Bosch Compress 7000i AW Planungsunterlage Seite 230

Pufferspeicher
Pufferkreis

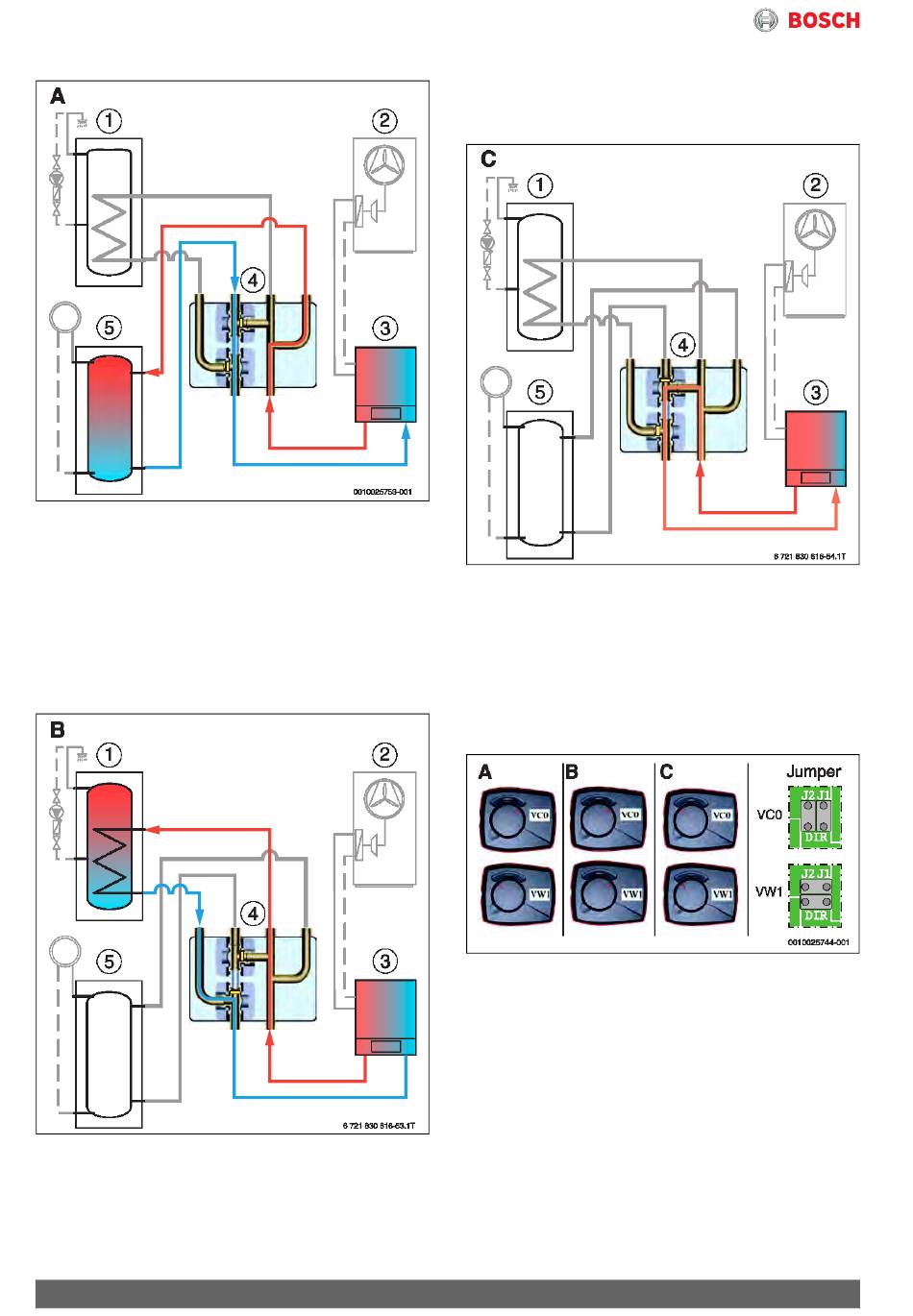

Bild 229 Betriebszustand A: Hydraulik Pufferkreis
[1] Warmwasserspeicher
[2] Wärmepumpeeinheit
[3] Inneneinheit
[4] Anschlussgruppe VC0 ... VW1
[5] Pufferspeicher
Um einen Pufferkreis herzustellen, müssen die Stellmo-
toren der Anschlussgruppe wie in Bild 232 eingestellt
werden.
Warmwasserkreis
Bild 230 Betriebszustand B: Hydraulik Warmwasserkreis
[1] Warmwasserspeicher
[2] Wärmepumpeeinheit
[3] Inneneinheit
[4] Anschlussgruppe VC0 ... VW1
[5] Pufferspeicher
230
Um einen Warmwasserkreis, herzustellen müssen die
Stellmotoren der Anschlussgruppe wie in Bild 232 ein-
gestellt werden.
Kurzschlusskreis
Bild 231 Betriebszustand C: Hydraulik Kurzschlusskreis
[1] Warmwasserspeicher
[2] Wärmepumpeeinheit
[3] Inneneinheit
[4] Anschlussgruppe VC0 ... VW1
[5] Pufferspeicher
Um einen Kurzschlusskreis herzustellen, müssen die
Stellmotoren der Anschlussgruppe wie in Bild 232 ein-
gestellt werden.
Bild 232 Einstellungen Stellmotoren (Hydraulikbox)
A Pufferkreis
B Warmwasserkreis
C Kurzschlusskreis
VC0 3-Wege-Umschaltventil
VW1 Umschaltventil
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
