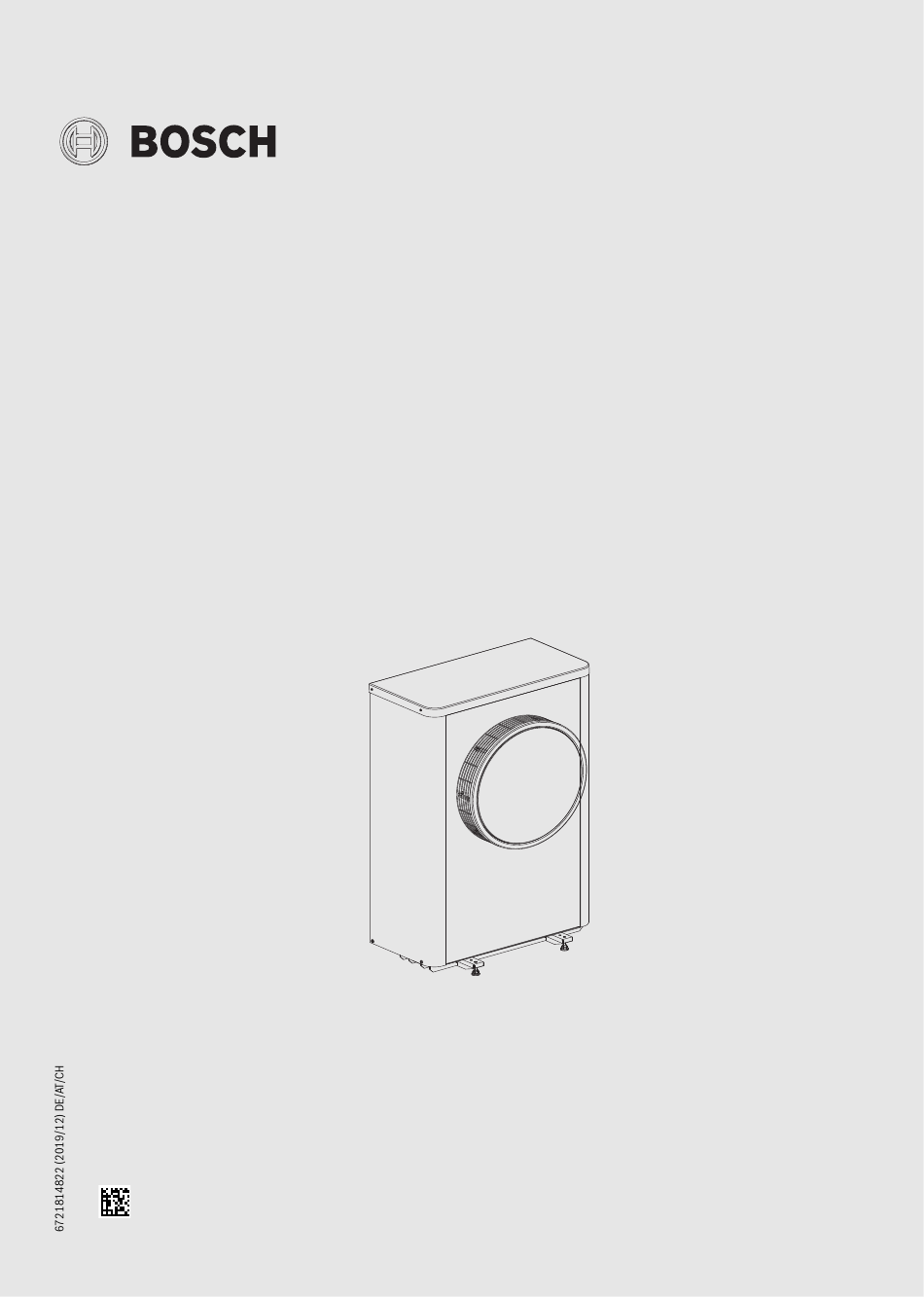

- Seite 1 Installationsanleitung Luft-Wasser-Wärmepumpe Compress 7400i AW 5 OR | 7 OR...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 3: Inhaltsverzeichnis
Abmessungen........5 WARNUNG bedeutet, dass schwere bis lebensgefährliche Personen- 3.6.1 Abmessungen der Wärmepumpenmodelle 5 OR, 7 schäden auftreten können. -
Seite 4: H Installation, Inbetriebnahme Und Service
Vorschriften H Installation, Inbetriebnahme und Service Wasserqualität Die Wärmepumpe nur durch zugelassenes Personal in- Wasserbeschaffenheit in der Heizungsanlage stallieren, in Betrieb nehmen und warten lassen. Wärmepumpen arbeiten bei niedrigeren Temperaturen als andere Hei- zungsanlagen, weshalb die thermische Entgasung weniger effektiv und ▶... -
Seite 5: Produktbeschreibung
AWM / AWMS / AWE / AWB CS7400i AW zum Fertigungsdatum. Auf dem Typschild ist auch die Produktionsbe- AWMB zeichnung AirO S Hydro angegeben. 5 OR 7 OR Tab. 3 Kombinationsmöglichkeiten AWM, AWMS und AWMB verfügen über einen integrierten elektrischen Zuheizer. -
Seite 6: Produktübersicht
Produktbeschreibung Produktübersicht Abmessungen 3.6.1 Abmessungen der Wärmepumpenmodelle 5 OR, 7 OR Bild 2 Produktübersicht Elektronisches Expansionsventil VR1 Elektronisches Expansionsventil VR0 4-Wege-Ventil Bild 3 Abmessungen und Anschlüsse der Wärmepumpenmodelle 5 Druckwächter/Druckfühler OR–7 OR, Rückseite Kompressor Inverter Beschreibung für alle Größen gültig. -
Seite 7: Abstände Bei Der Aufstellung
Isoliermaterial der Wärmepumpe nach oben abzunehmen. ▶ Bei den Modellen 5 OR–7 OR das Dach mit einem Mindestabstand von 500 mm über der Wärmepumpe montieren. ▶ Bei abnehmbarem Dach beträgt die Mindesthöhe für alle Modelle 400 mm über der Wärmepumpe. -
Seite 8: Kondensatablauf
Schlussphase des Abtauprozesses der Zuheizer aktiviert wird. Die Heizkörperthermostate müssen vollständig geöffnet sein. • ≥ 1 Heizkörper mit 500 W erforderlich für Wärmepumpe 5 OR – 7 Für maximale Energieeinsparung und um den Zuheizerbetrieb zu vermei- den, wird folgende Konfiguration empfohlen: •... -
Seite 9: Installation
Installation Auspacken Installation ▶ Verpackung entsprechend der Anleitung auf der Verpackung entfer- nen. HINWEIS: ▶ Beiliegendes Zubehör entnehmen. Wärmepumpenschäden durch Wasser! ▶ Lieferumfang auf Vollständigkeit prüfen. Bei Kontakt mit Wasser sind Schäden an elektrischen Anschlüssen und Checkliste elektronischen Komponenten möglich. Die Verkleidung ist Vorausset- zung für die Aufrechterhaltung der Schutzart der Wärmepumpe. -
Seite 10: Anschluss
(K) fluss (l/s) abnahme (kPa) 15 (mm) 18 (mm) 26 (mm) 33 (mm) Maximale Rohrlänge PEX (m) 5 OR 0,33 16,5 7 OR 0,43 10,5 1) Für Rohre und Komponenten zwischen Wärmepumpe und Inneneinheit. Tab. 4 Rohrabmessungen und maximale Rohrlängen (einfache Strecke) bei Anschluss der Wärmepumpe an die Inneneinheit AWM Wärme-... -
Seite 11: Kondensatrohr
(kPa) 15 (mm) 18 (mm) 26 (mm) 33 (mm) Maximale Rohrlänge PEX (m) 5 OR 0,32 7 OR 0,32 22,5 1) Für Rohre und Komponenten zwischen Wärmepumpe und Inneneinheit. 2) Bei der Berechnung der Rohrlängen wurde die Installation eines 3-Wege-Ventils im Warmwasserkreis in der Anlage berücksichtigt. -
Seite 12: Anschluss Der Wärmepumpe An Die Inneneinheit
Installation 5.5.3 Anschluss der Wärmepumpe an die Inneneinheit HINWEIS: Die Spannungsversorgung der Gerät muss auf sichere Art und Weise un- Sachschäden durch zu hohes Anzugsmoment! terbrochen werden können. Wenn Anschlüsse zu fest angezogen werden, sind Schäden am Wärme- ▶ Wenn die Spannungsversorgung der Wärmepumpe nicht über die In- tauscher möglich. - Seite 13 Installation Anschluss der Wärmepumpe ▶ Verschluss des Schaltkastens abnehmen. ▶ Anschlusskabel durch die Kabelkanäle führen. Bei Bedarf Zugfedern verwenden. ▶ Kabel laut Schaltplan anschließen. Zwischen Wärmepumpe und Inneneinheit wird ein CAN-BUS-Signalka- bel mit den Mindestmaßen 4 x 0,75 mm und einer maximalen Länge ▶...
-
Seite 14: Seitenbleche Und Deckel Montieren
Installation Seitenbleche und Deckel montieren VORSICHT: Verletzungsgefahr! Es besteht die Gefahr von Verletzungen an der Hand, wenn der Lüfter nicht abgedeckt ist. ▶ Das Gerät darf nicht ohne die Anbringung der Frontplatte in Betrieb genommen werden. 0010029644-001 Bild 15 Seitenbleche und Deckel montieren Compress 7400i AW –... - Seite 15 Installation 0010029645-001 Bild 16 Seitenbleche und Deckel montieren Compress 7400i AW – 6721814822 (2019/12)
-
Seite 16: Wartung
Wartung Wartung GEFAHR: Stromschlaggefahr! Die Wärmepumpe enthält stromführende Komponenten, und der Wär- mepumpenkondensator muss nach dem Unterbrechen der Spannungs- versorgung entladen werden. ▶ Anlage vom Netz trennen. ▶ Vor Arbeiten an der Elektrik mindestens fünf Minuten lang warten. GEFAHR: Austritt giftiger Gase! Der Kältemittelkreis enthält Stoffe, die bei Kontakt mit Luft oder offenen Flammen giftige Gase bilden können. -
Seite 17: Installation Des Zubehörs
Installation des Zubehörs Installation des Zubehörs Heizkabel Compress 7400i AW – 6721814822 (2019/12) - Seite 18 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 19 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 20 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 21 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 22 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 23 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
-
Seite 24: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Umweltschutz und Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 25: Technische Daten
Technische Daten Technische Daten Technische Daten – Wärmepumpe (Wechselstrom) Einheit 5 OR 7 OR Betrieb Luft/Wasser Leistungsabgabe bei A -10/W35 , 100% Kompressordrehzahl 4,76 6,20 Leistungsabgabe bei A -7/W35 , Teillast 4,24 5,66 COP bei A -7/W35 , Teillast 3,02... -
Seite 26: Betriebsbereich Der Wärmepumpe Ohne Zuheizer
Technische Daten Detaillierte Schalldruckpegel (Max.) 5 OR Abstand dB (A) dB (A) Nacht dB (A) dB (A) Detaillierte Schalldruckpegel (Max.) 7 OR Abstand dB (A) dB (A) Nacht dB (A) dB (A) 1) keine Wand innerhalb von 3m Entfernung 2) Wärmepumpe in der Nähe der Wand Tab. -
Seite 27: Kältemittelkreis
Technische Daten Kältemittelkreis Bild 18 Kältemittelkreis [EC1] Wärmetauscher (Kondensator) [EL1] Verdampfer [ER1] Kompressor [JR0] Niederdruckfühler [JR1] Hochdruckfühler [MR1] Hochdruckschalter [PL3] Gebläse [TA4] Temperaturfühler Auffangwanne [TC3] Temperaturfühler Wärmeträgerausgang [TL2] Temperaturfühler Lufteingang [TR1] Temperaturfühler Kompressor [TR3] Temperaturfühler Kondensatorrücklauf (Flüssigkeit), Heizbe- trieb [TR4] Temperaturfühler Verdampferrücklauf (Flüssigkeit), Kühlbe- trieb [TR5]... -
Seite 28: Schaltplan
Technische Daten Schaltplan 9.4.1 Schaltplan für Umformer, Wechselstrom 0010029641-001 Bild 19 Schaltplan für Umformer, Wechselstrom / Drehstrom [ER1] Kompressor [MR1] Hochdruckpressostat Inverter Netzspannung 230V 1N~ Spannungsversorgung des I/O-Moduls MOD-BUS zum I/O-Modul Compress 7400i AW – 6721814822 (2019/12) -
Seite 29: Schaltplan Für Umformer, 1-/3-Phasig
Technische Daten 9.4.2 Schaltplan für Umformer, 1-/3-phasig Bild 20 Schaltplan für I/O-Modul [JR0] Druckfühler niedrig I/O-Modul [JR1] Druckfühler hoch P7=Wärmepumpe 5 OR, 1N~ [PL3] Gebläse, PWM-Signal P8=Wärmepumpe 7 OR, 1N~ [TA4] Temperaturfühler Auffangwanne A0=Standard [TC3] Temperaturfühler Wärmeträgerausgang Betriebsspannung, 230 V~ [TL2] Temperaturfühler Luftansaugung... -
Seite 30: Messwerte Für Temperaturfühler
