Elektrischer Anschluss
6.1.3 CAN-BUS und EMS – Überblick Inneneinheit AWB für bivalenten Betrieb

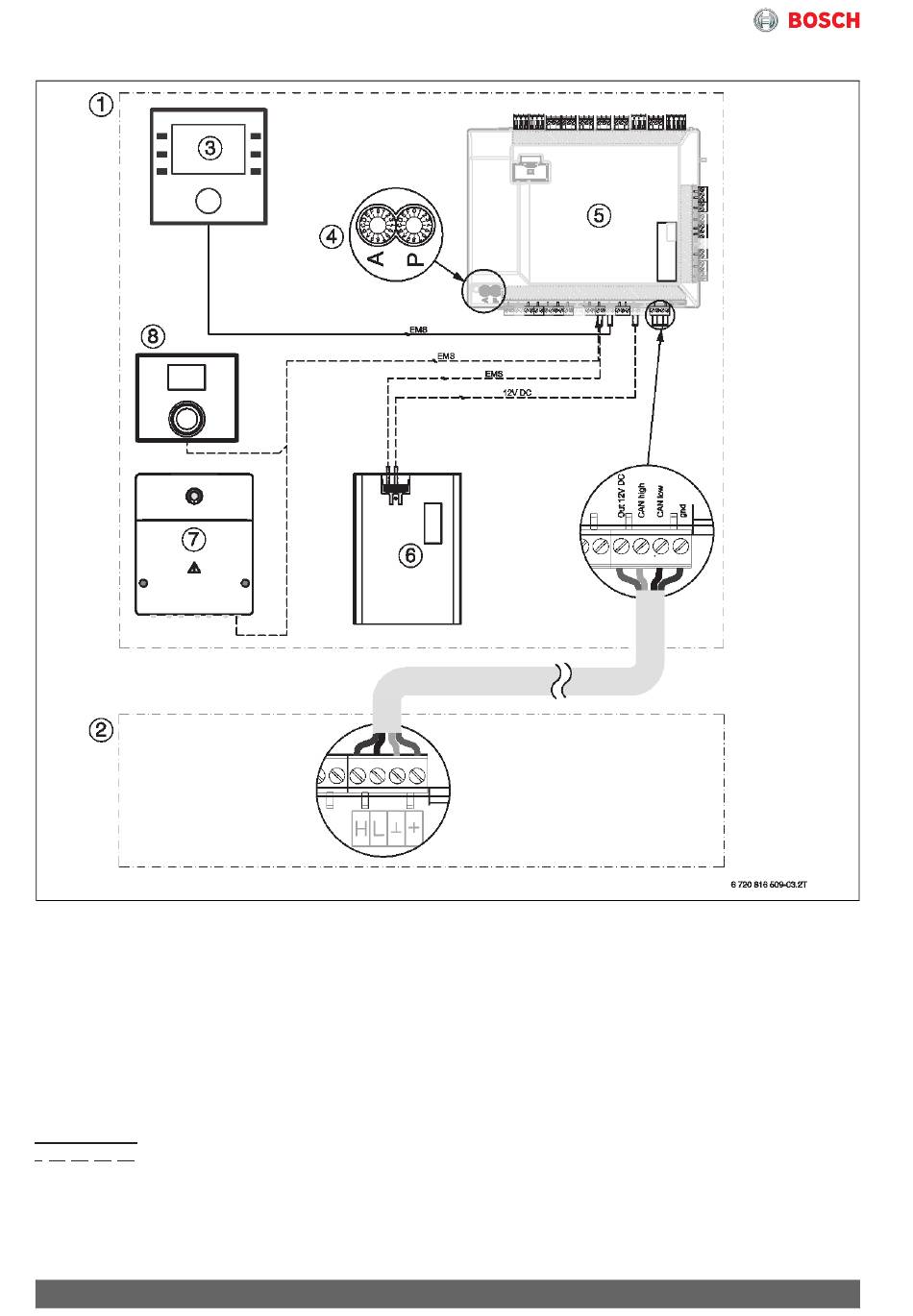

Bild 148 CAN-BUS und EMS – Überblick Inneneinheit AWB für bivalenten Betrieb
[1] Inneneinheit
[2] Außeneinheit Compress 7000i AW/7400i AW
[3] Bedieneinheit
[4] Grundeinstellung für Inneneinheit AWB 9:
A = 0, P = 3
Grundeinstellung für Inneneinheit AWB 17:
A = 0, P = C
[5] Installationsmodul
[6] IP-Modul
[7] Module, z. B. MMH oder MS 100
[8] Fernbedienung CR 10 oder CR 10 H (Zubehör)
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
176 Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
