Variante 3 für CS7000iAW 13 IR...-T/CS7000iAW 17 IR...-T

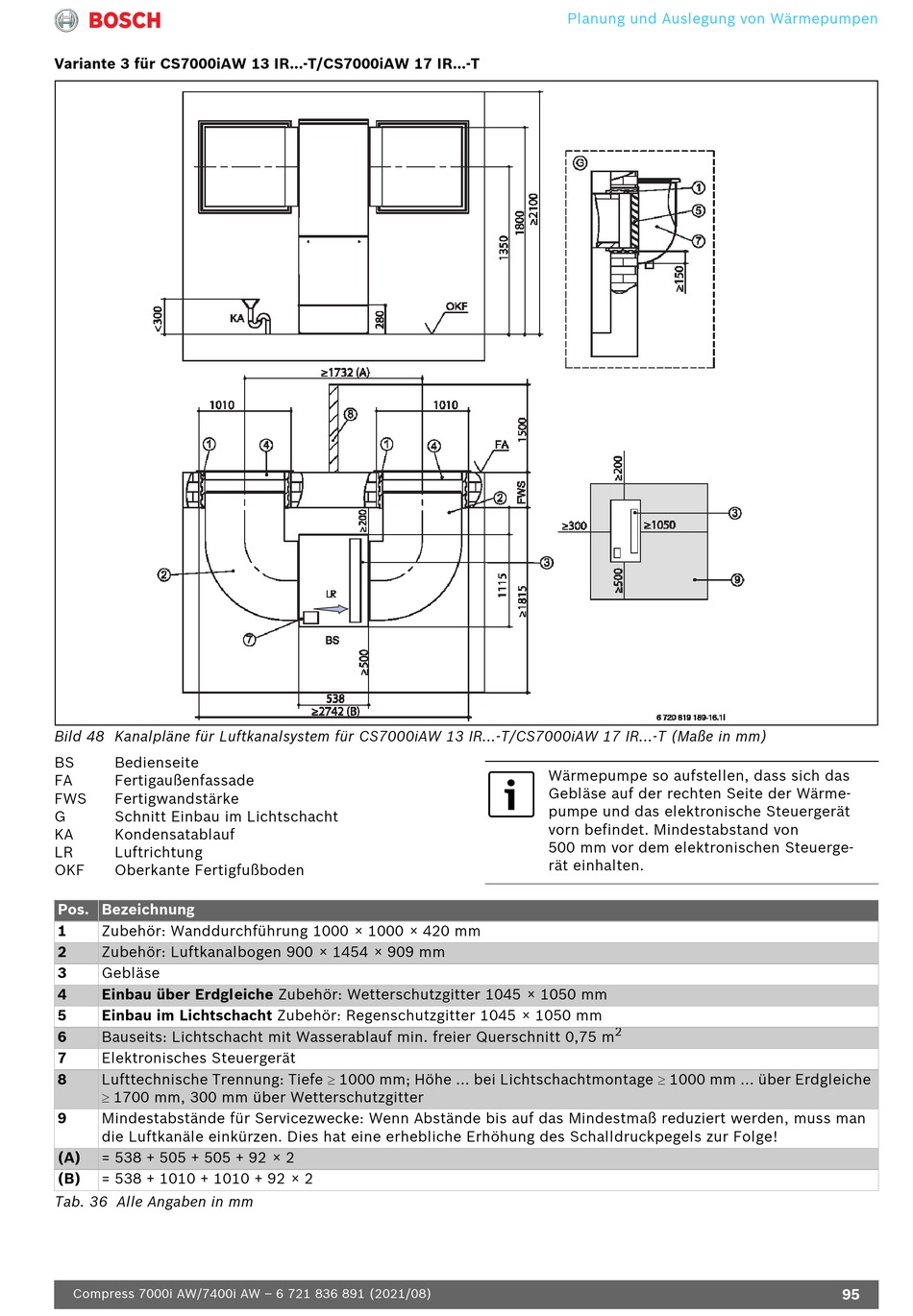

Bild 48 Kanalpläne für Luftkanalsystem für CS7000iAW 13 IR...-T/CS7000iAW 17 IR...-T (Maße in mm)
BS Bedienseite
FA Fertigaußenfassade
FWS Fertigwandstärke
G Schnitt Einbau im Lichtschacht
KA Kondensatablauf
LR Luftrichtung
OKF Oberkante Fertigfußboden
Pos. Bezeichnung
1 Zubehör: Wanddurchführung 1000 × 1000 × 420 mm
2 Zubehör: Luftkanalbogen 900 × 1454 × 909 mm
3 Gebläse
4 Einbau über Erdgleiche Zubehör: Wetterschutzgitter 1045 × 1050 mm
5 Einbau im Lichtschacht Zubehör: Regenschutzgitter 1045 × 1050 mm
6 Bauseits: Lichtschacht mit Wasserablauf min. freier Querschnitt 0,75 m
7 Elektronisches Steuergerät
Lufttechnische Trennung: Tiefe  1000 mm; Höhe ... bei Lichtschachtmontage  1000 mm ... über Erdgleiche
8
 1700 mm, 300 mm über Wetterschutzgitter
9 Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man
die Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des Schalldruckpegels zur Folge!
(A) = 538 + 505 + 505 + 92 × 2
(B) = 538 + 1010 + 1010 + 92 × 2
Tab. 36 Alle Angaben in mm
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Planung und Auslegung von Wärmepumpen
Wärmepumpe so aufstellen, dass sich das
Gebläse auf der rechten Seite der Wärme-
pumpe und das elektronische Steuergerät
vorn befindet. Mindestabstand von
500 mm vor dem elektronischen Steuerge-
rät einhalten.
