9.5

Schaltplan

9.5.1 Schaltplan für Umformer, Wechselstrom / Drehstrom
B
C

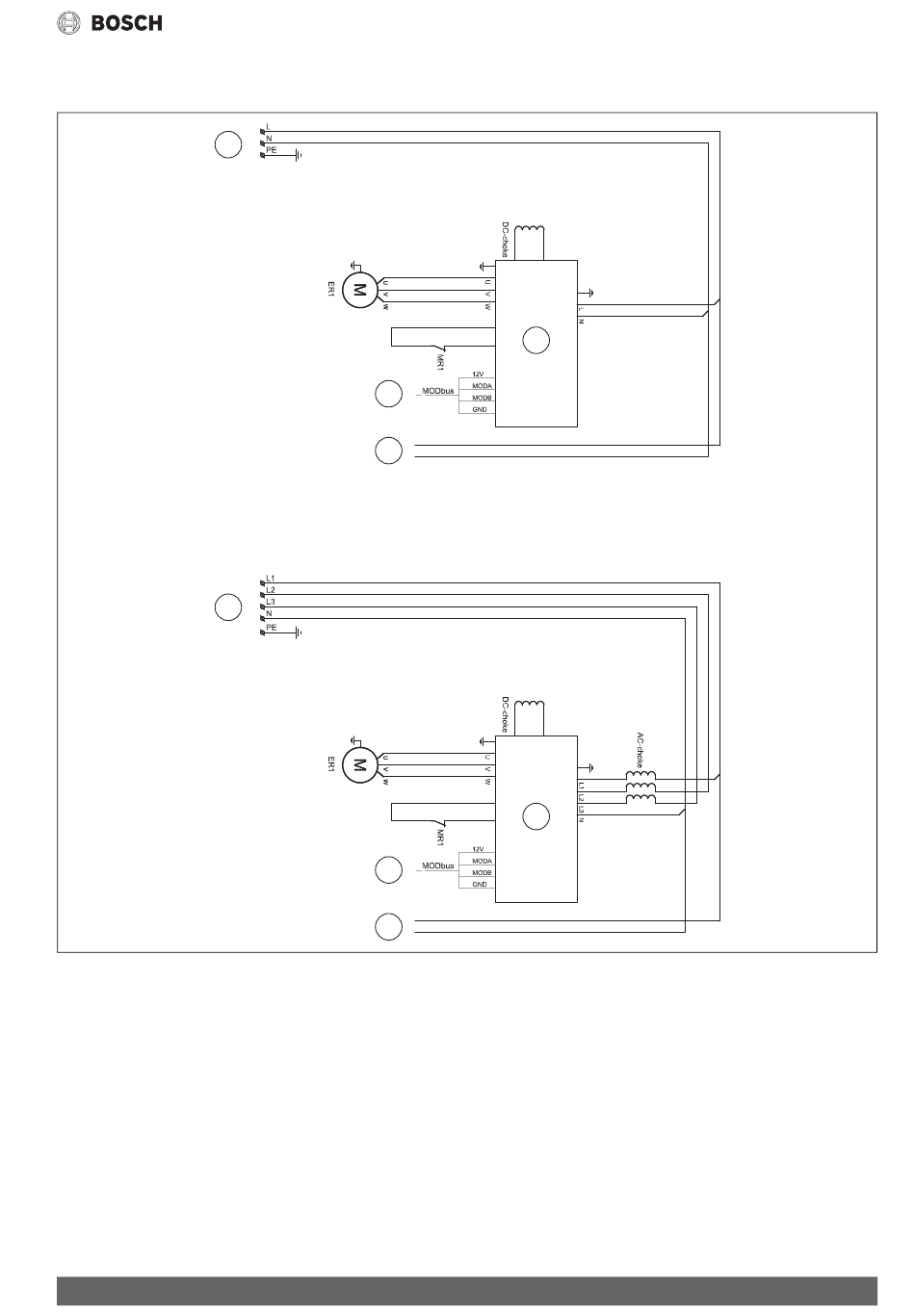

Bild 22 Schaltplan für Umformer, Wechselstrom / Drehstrom
[ER1] Kompressor
[MR1] Hochdruckpressostat
[A] Inverter
[B] Netzspannung 230 V 1N~
[C] Netzspannung 400 V 3N~
[1] Spannungsversorgung des I/O-Moduls
[2] MOD-BUS zum I/O-Modul
Compress 7000i AW – 6721817553 2019/12
A
2
1
A
2
1
Technische Daten
31
