Anlagenbeispiele

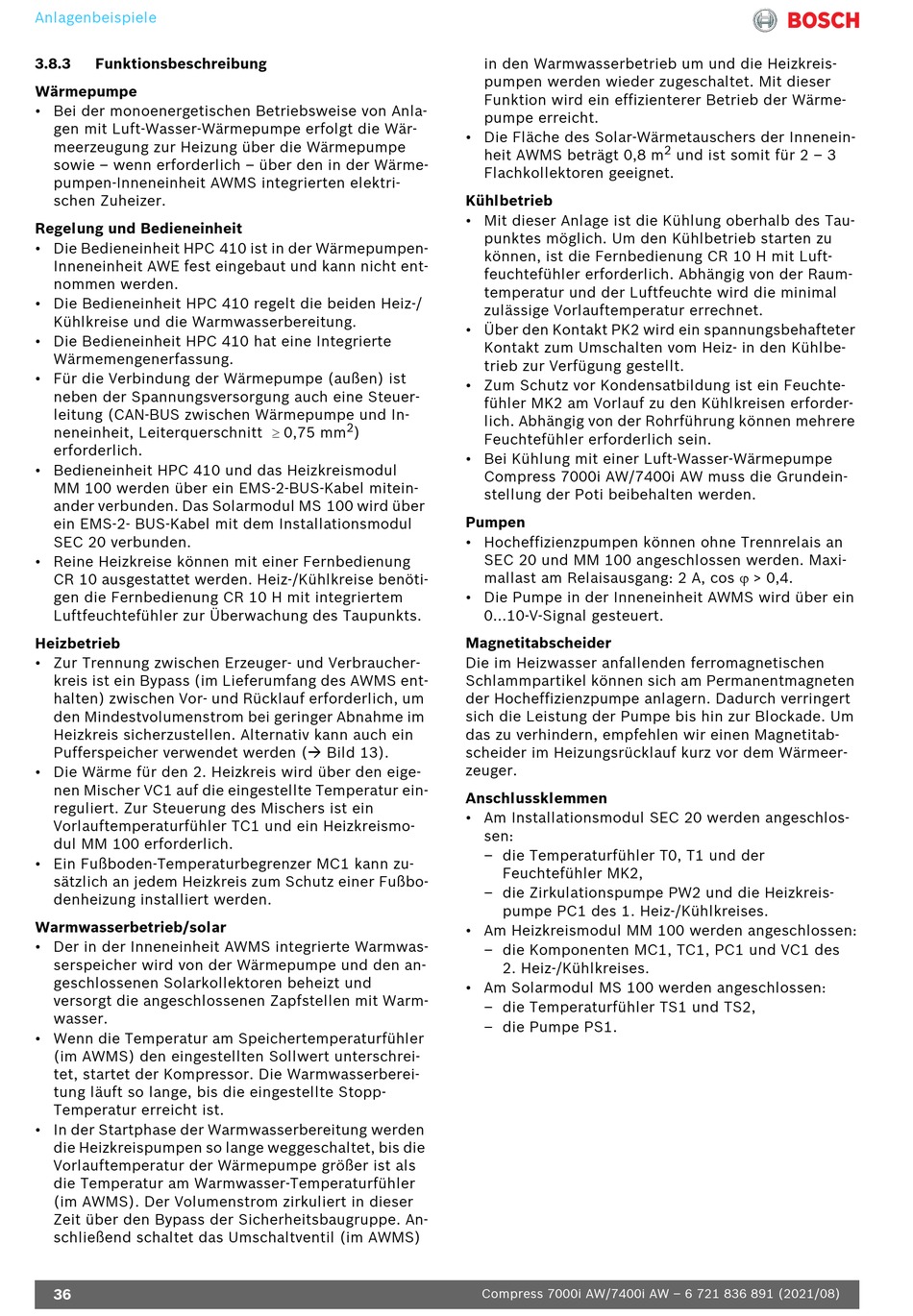

3.8.3 Funktionsbeschreibung
Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWMS integrierten elektri-
schen Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 410 ist in der Wärmepumpen-
Inneneinheit AWE fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 410 regelt die beiden Heiz-/
Kühlkreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 410 hat eine Integrierte
Wärmemengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist
neben der Spannungsversorgung auch eine Steuer-
leitung (CAN-BUS zwischen Wärmepumpe und In-
neneinheit, Leiterquerschnitt  0,75 mm
erforderlich.
• Bedieneinheit HPC 410 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel mitein-
ander verbunden. Das Solarmodul MS 100 wird über
ein EMS-2- BUS-Kabel mit dem Installationsmodul
SEC 20 verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem
Luftfeuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Zur Trennung zwischen Erzeuger- und Verbraucher-
kreis ist ein Bypass (im Lieferumfang des AWMS ent-
halten) zwischen Vor- und Rücklauf erforderlich, um
den Mindestvolumenstrom bei geringer Abnahme im
Heizkreis sicherzustellen. Alternativ kann auch ein
Pufferspeicher verwendet werden ( Bild 13).
• Die Wärme für den 2. Heizkreis wird über den eige-
nen Mischer VC1 auf die eingestellte Temperatur ein-
reguliert. Zur Steuerung des Mischers ist ein
Vorlauftemperaturfühler TC1 und ein Heizkreismo-
dul MM 100 erforderlich.
• Ein Fußboden-Temperaturbegrenzer MC1 kann zu-
sätzlich an jedem Heizkreis zum Schutz einer Fußbo-
denheizung installiert werden.
Warmwasserbetrieb/solar
• Der in der Inneneinheit AWMS integrierte Warmwas-
serspeicher wird von der Wärmepumpe und den an-
geschlossenen Solarkollektoren beheizt und
versorgt die angeschlossenen Zapfstellen mit Warm-
wasser.
• Wenn die Temperatur am Speichertemperaturfühler
(im AWMS) den eingestellten Sollwert unterschrei-
tet, startet der Kompressor. Die Warmwasserberei-
tung läuft so lange, bis die eingestellte Stopp-
Temperatur erreicht ist.
• In der Startphase der Warmwasserbereitung werden
die Heizkreispumpen so lange weggeschaltet, bis die
Vorlauftemperatur der Wärmepumpe größer ist als
die Temperatur am Warmwasser-Temperaturfühler
(im AWMS). Der Volumenstrom zirkuliert in dieser
Zeit über den Bypass der Sicherheitsbaugruppe. An-
schließend schaltet das Umschaltventil (im AWMS)
36
in den Warmwasserbetrieb um und die Heizkreis-
pumpen werden wieder zugeschaltet. Mit dieser
Funktion wird ein effizienterer Betrieb der Wärme-
pumpe erreicht.
• Die Fläche des Solar-Wärmetauschers der Innenein-
heit AWMS beträgt 0,8 m
Flachkollektoren geeignet.
Kühlbetrieb
• Mit dieser Anlage ist die Kühlung oberhalb des Tau-
punktes möglich. Um den Kühlbetrieb starten zu
können, ist die Fernbedienung CR 10 H mit Luft-
feuchtefühler erforderlich. Abhängig von der Raum-
temperatur und der Luftfeuchte wird die minimal
zulässige Vorlauftemperatur errechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbe-
trieb zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 am Vorlauf zu den Kühlkreisen erforder-
lich. Abhängig von der Rohrführung können mehrere
2
)
Feuchtefühler erforderlich sein.
• Bei Kühlung mit einer Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW muss die Grundein-
stellung der Poti beibehalten werden.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 100 angeschlossen werden. Maxi-
mallast am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWMS wird über ein
0...10-V-Signal gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeer-
zeuger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1 und der
Feuchtefühler MK2,
– die Zirkulationspumpe PW2 und die Heizkreis-
pumpe PC1 des 1. Heiz-/Kühlkreises.
• Am Heizkreismodul MM 100 werden angeschlossen:
– die Komponenten MC1, TC1, PC1 und VC1 des
2. Heiz-/Kühlkreises.
• Am Solarmodul MS 100 werden angeschlossen:
– die Temperaturfühler TS1 und TS2,
– die Pumpe PS1.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
2
und ist somit für 2 – 3
