Planung und Auslegung von Wärmepumpen
4.4 Auslegung für Kühlbetrieb
Die Wärmepumpen Compress 7000i AW/7400i AW sind
reversible Wärmepumpen. Wenn der Wärmepumpen-
Kreisprozess in umgekehrter Richtung läuft (reversible
Betriebsweise), können die Wärmepumpen auch für
den Kühlbetrieb eingesetzt werden.
Die Kühlung kann oberhalb oder unterhalb des Tau-
punkts erfolgen. Die Einstellung erfolgt in der integrier-
ten Bedieneinheit HPC 410.
4.4.1 Kühlung oberhalb des Taupunkts
Die Kühlung oberhalb des Taupunkts ermöglicht eine
Kühlung mit der bestehenden Heizungsanlage ohne
deutlichen Mehraufwand. Für einen höheren Kühl-
komfort können zusätzlich Kühlkonvektoren eingesetzt
werden. Die minimale Vorlauftemperatur muss in der
Bedieneinheit HPC 410 auf 18 °C beschränkt werden.
• Kühlung über die Fußbodenheizung oder zusätzliche
Kühlkonvektoren möglich.
• Fernbedienung CR 10 H zur Feuchtmessung im Refe-
renzraum erforderlich
• Im zentralen Vorlauf muss ein Taupunktfühler MK2
installiert werden, um bei Kondensatbildung den
Kühlbetrieb zu unterbrechen. Es können bis zu 5
Fühler in Reihe geschaltet werden.
• In den zu kühlenden Räumen sind Raumthermostate
für Heizen und Kühlen erforderlich.

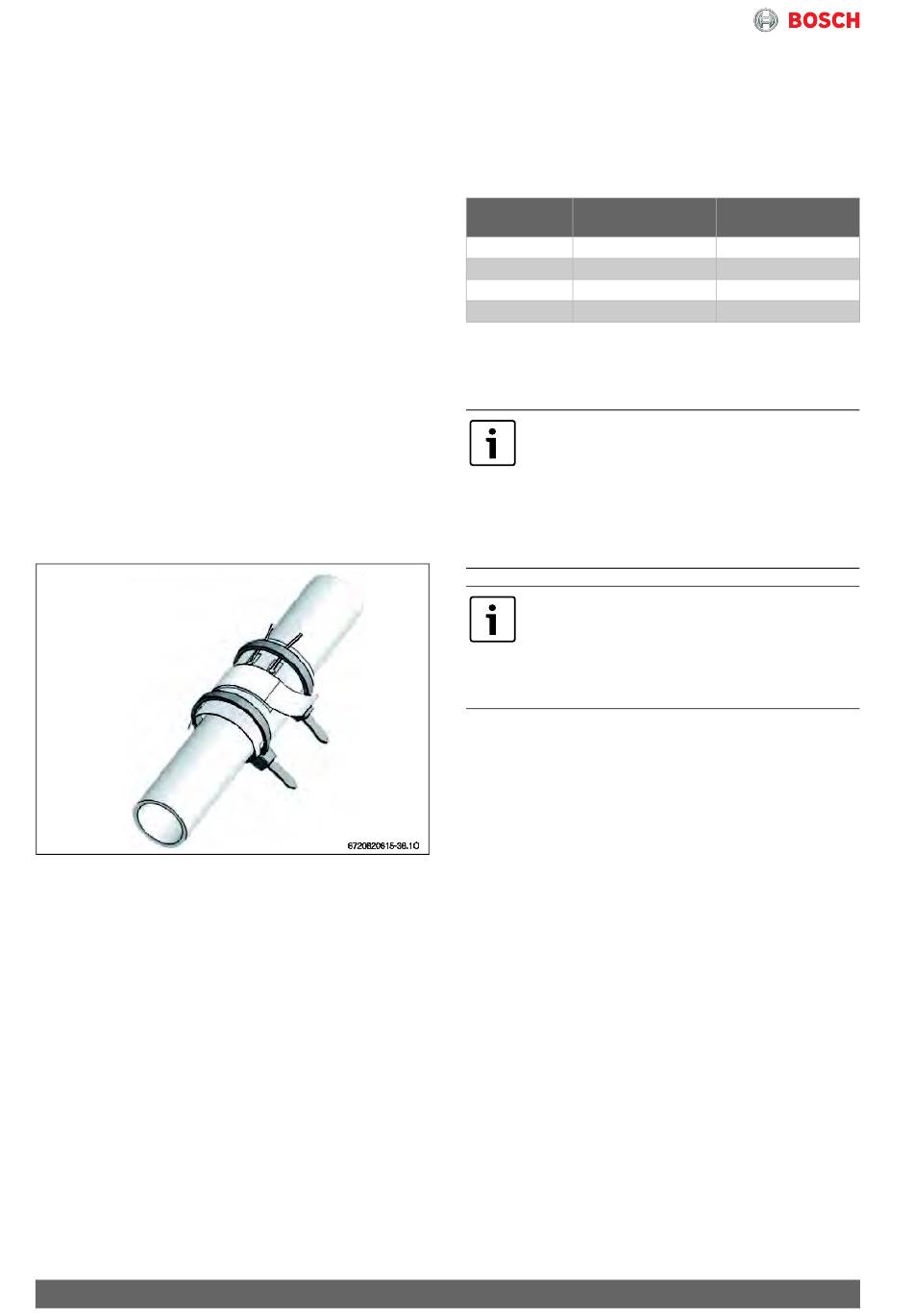

Bild 27 Montage des Taupunktfühlers (Beispiel)
4.4.2 Kühlung unterhalb des Taupunkts
Die Kühlung unterhalb des Taupunkts ermöglicht eine
Kühlung mit höherer Kühlleistung. Es sind zusätzliche
Maßnahmen gegen Kondensatbildung in der Installati-
on erforderlich.
• Kühlung nur über Kühlkonvektoren möglich.
• Entstehendes Kondensat am Kühlkonvektor muss
abgeführt werden.
• Fernbedienung CR 10 im Referenzraum erforderlich.
• Wenn ein Pufferspeicher eingesetzt wird, muss die-
ser für Kühlung geeignet sein (dampfdiffusionsdicht
isoliert).
• Komplette Heizungsanlage (Rohre, Pumpen) muss
dampfdiffusionsdicht isoliert sein.
• Im zentralen Vorlauf muss ein Taupunktfühler MK2
installiert werden, um bei Kondensatbildung den
Kühlbetrieb zu unterbrechen.
74
4.4.3 Kühlung mit unterschiedlichen Inneneinhei-
ten
Je nach verbauter Inneneinheit kann die Kühlung ober-
halb oder unterhalb des Taupunktes betrieben werden.
Die Inneneinheiten AWE, AWM und AWMS sind bereits
ab Werk standardmäßig diffusionsdicht isoliert.
Variante Kühlung oberhalb
Inneneinheit Taupunkt
AWE
AWM/AWMS
AWMB
AWB
Tab. 26 Kombinationen Inneneinheit mit Kühlung ober-
halb oder unterhalb des Taupunktes
+ möglich
– nicht möglich
Eine Kühlung mit Radiatoren ist nicht zuläs-
sig.
Der Kühlbetrieb wird vom 1. Heizkreis kon-
trolliert. Eine Kühlung ausschließlich im
2. Heizkreis ist daher nicht möglich. Die
Funktion „Kühlung im Heizkreis 1 blockie-
ren" blockiert auch die Kühlung im
Heizkreis 2.
Über den Kontakt PK2 (Anschlussklemme
55 und N des Installationsmoduls SEC 20
der Bedieneinheit HPC 410) wird ein span-
nungsbehafteter Kontakt zum Umschalten
vom Heiz- in den Kühlbetrieb zur Verfügung
gestellt.
4.4.4 Kühlung mit Fußbodenheizung
Eine Kühlung über die vorhandene Fußbodenheizung
bietet eine einfache Art der Kühlung, jedoch mit einge-
schränktem Komfort durch den kühlen Fußboden.
Wir empfehlen, ungeeignete Räume z. B. Bad, Küche
und Nebenräume zur Kondensat- und Schimmelvermei-
dung durch die Einzelraumregelung von der Kühlung
auszuschließen.
Die Einzelraumregler in den zu kühlenden Räumen müs-
sen Heizen und Kühlen unterstützen. Dabei wird ein
Sollwert für die Raumtemperatur im Heizmodus (üblich
21 °C) und für die Raumtemperatur im Kühlbetrieb (üb-
lich 26 °C) einstellt.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Kühlung unterhalb
Taupunkt
+ +
+ +
+ –
+ –
