Anlagenbeispiele

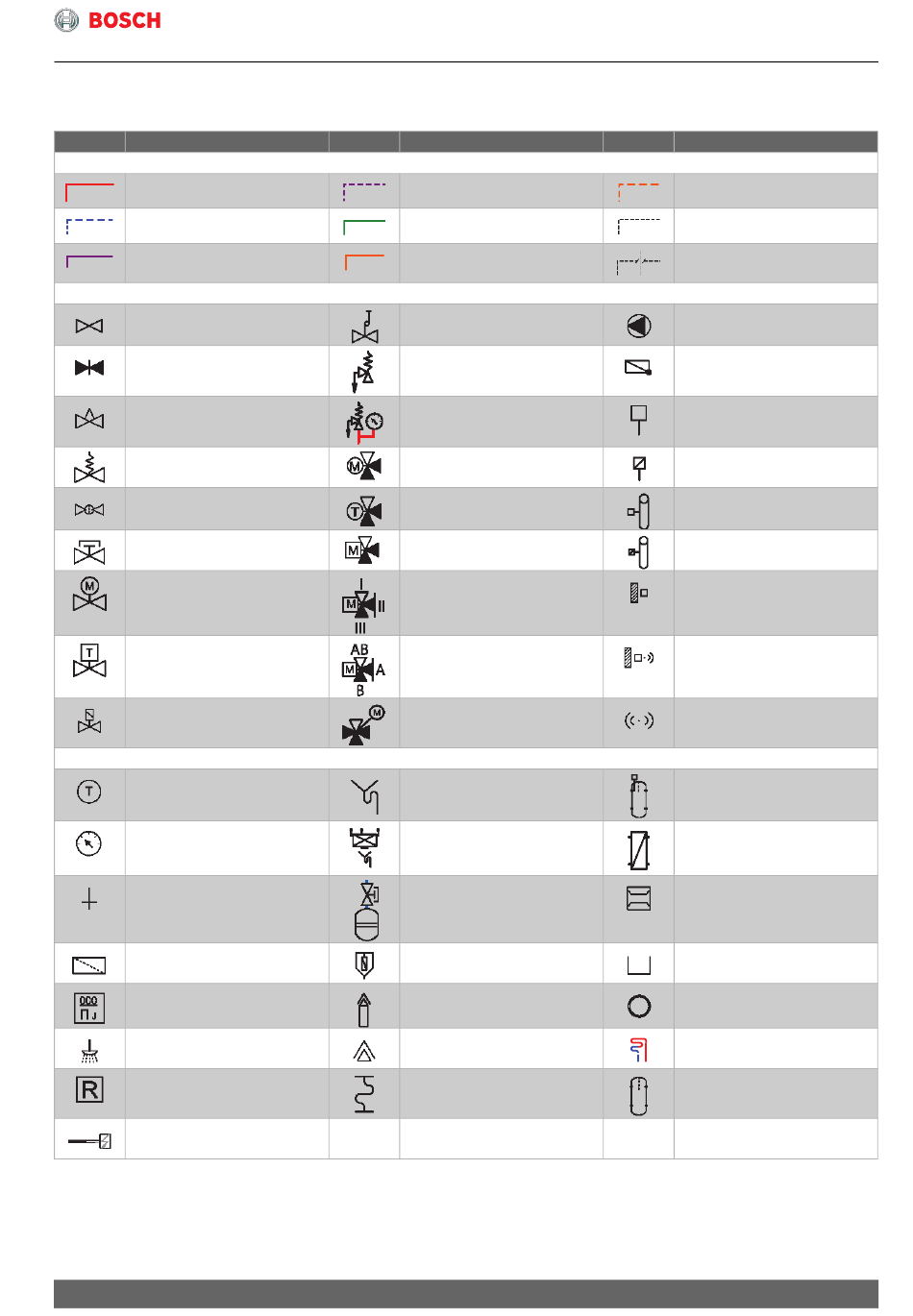

3.1 Symbolerklärung
Symbol Bezeichnung
Rohrleitungen/Elektrische Leitungen
Vorlauf - Heizung/Solar
Rücklauf - Heizung/Solar
Vorlauf Sole
Stellglieder/Ventile/Temperaturfühler/Pumpen
Ventil
Revisionsbypass
Strangregulierventil
Überströmventil
Filter-Absperrventil
Kappenventil
Ventil, motorisch gesteuert
Ventil, thermisch gesteuert
Absperrventil, magnetisch
gesteuert
Diverses
Thermometer
Manometer
Füll-/Entleerhahn
Wasserfilter
Wärmemengenzähler
Warmwasseraustritt
Relais
Elektro-Heizeinsatz
Tab. 21 Symbolerklärung
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Symbol Bezeichnung
Rücklauf Sole
Trinkwasser
Warmwasser
Differenzdruckregler
Sicherheitsventil
Sicherheitsgruppe
3-Wege-Stellglied
(mischen/verteilen)
Warmwassermischer,
thermostatisch
3-Wege-Stellglied
(umschalten)
3-Wege-Stellglied
(umschalten, stromlos
geschlossen zu II)
3-Wege-Stellglied
(umschalten, stromlos
geschlossen zu A)
4-Wege-Stellglied
Ablauftrichter mit Siphon
Systemtrennung nach
EN1717
Ausdehnungsgefäß mit
Kappenventil
Magnetitabscheider
Luftabscheider
Automatischer Entlüfter
Kompensator
Anlagenbeispiele
Symbol Bezeichnung
Warmwasserzirkulation
Elektrische Verdrahtung
Elektrische Verdrahtung
mit Unterbrechung
Pumpe
Rückschlagklappe
Temperaturfühler/-wächter
Sicherheitstemperatur-
begrenzer
Abgastemperaturfühler/
-wächter
Abgastemperaturbegrenzer
Außentemperaturfühler
Funk-Außentemperatur-
fühler
...Funk...
Hydraulische Weiche mit
Fühler
Wärmetauscher
Volumenstrom-
messeinrichtung
Auffangbehälter
Heizkreis
Fußboden-Heizkreis
Hydraulische Weiche
