Komponenten der Wärmepumpenanlage

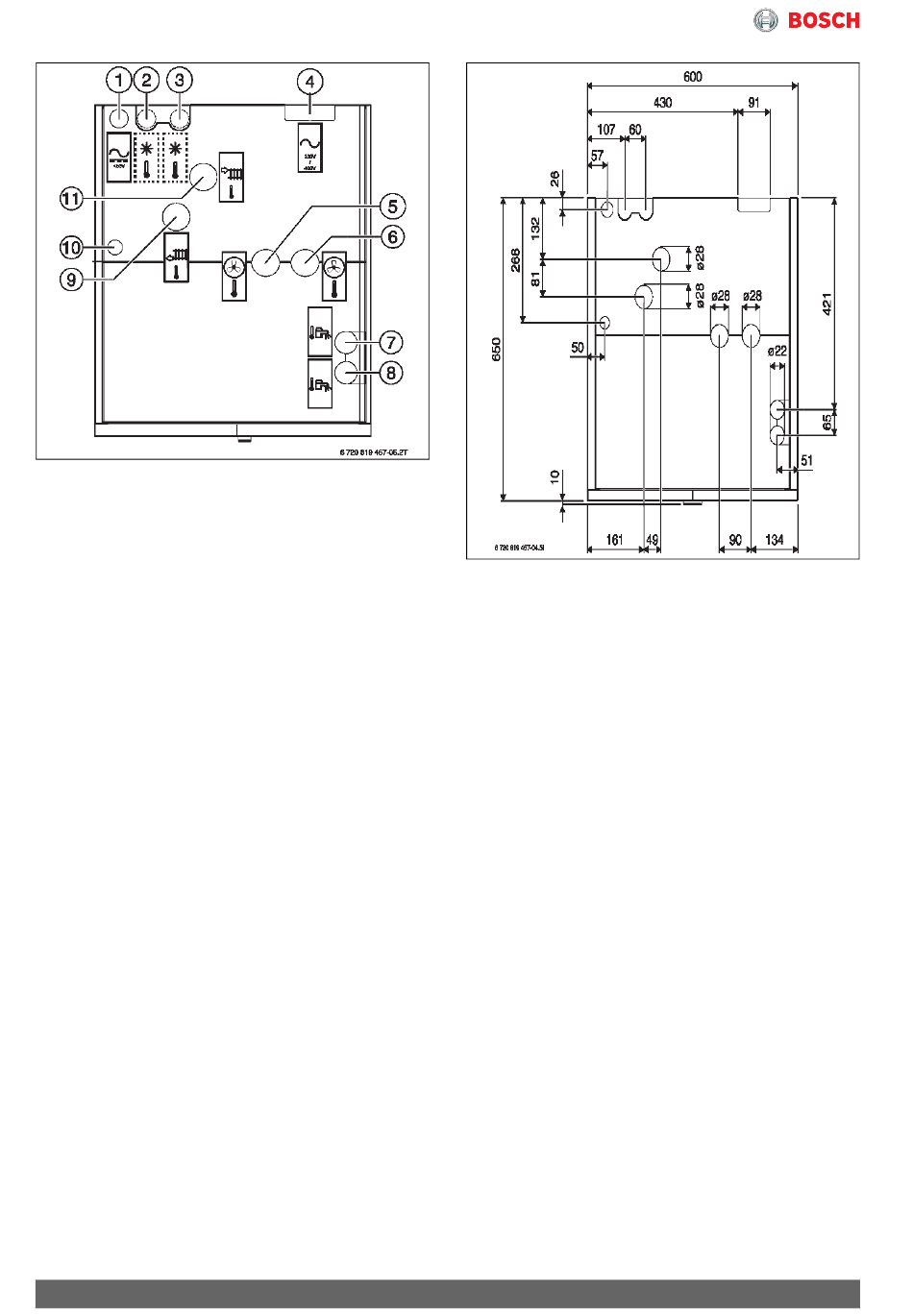

Bild 118 Anschlüsse der Inneneinheit AWM 9/17, AWMS
9/17 (Ansicht von oben)
[1] Kabelkanal für CAN-BUS und Fühler
[2] Rücklauf zum Solarsystem (nur bei Inneneinheit
AWMS)
[3] Vorlauf vom Solarsystem (nur bei Inneneinheit
AWMS)
[4] Kabelkanal für elektrischen Anschluss
[5] Primärkreisausgang (zur Wärmepumpe)
[6] Primärkreiseingang (von der Wärmepumpe)
[7] Kaltwasseranschluss
[8] Warmwasseranschluss
[9] Rücklauf von der Heizungsanlage
[10] Kabeldurchführung zum IP-Modul
[11] Vorlauf zur Heizungsanlage
150
Bild 119 Abstände der Anschlüsse Inneneinheit AWM 9/
17, AWMS 9/17 (Ansicht von oben)
