6.2.1 1-phasige Wärmepumpe CS7001iAW 5 OR...-S/CS7400iAW 5 OR...-S/CS7001iAW 7 OR...-S/CS7400iAW 7
OR...-S/CS7000iAW 7 IR...-S/CS7001iAW 9 OR...-S/CS7000iAW 9 IR...-S und 3-phasiger integrierter elek-
trischer Zuheizer

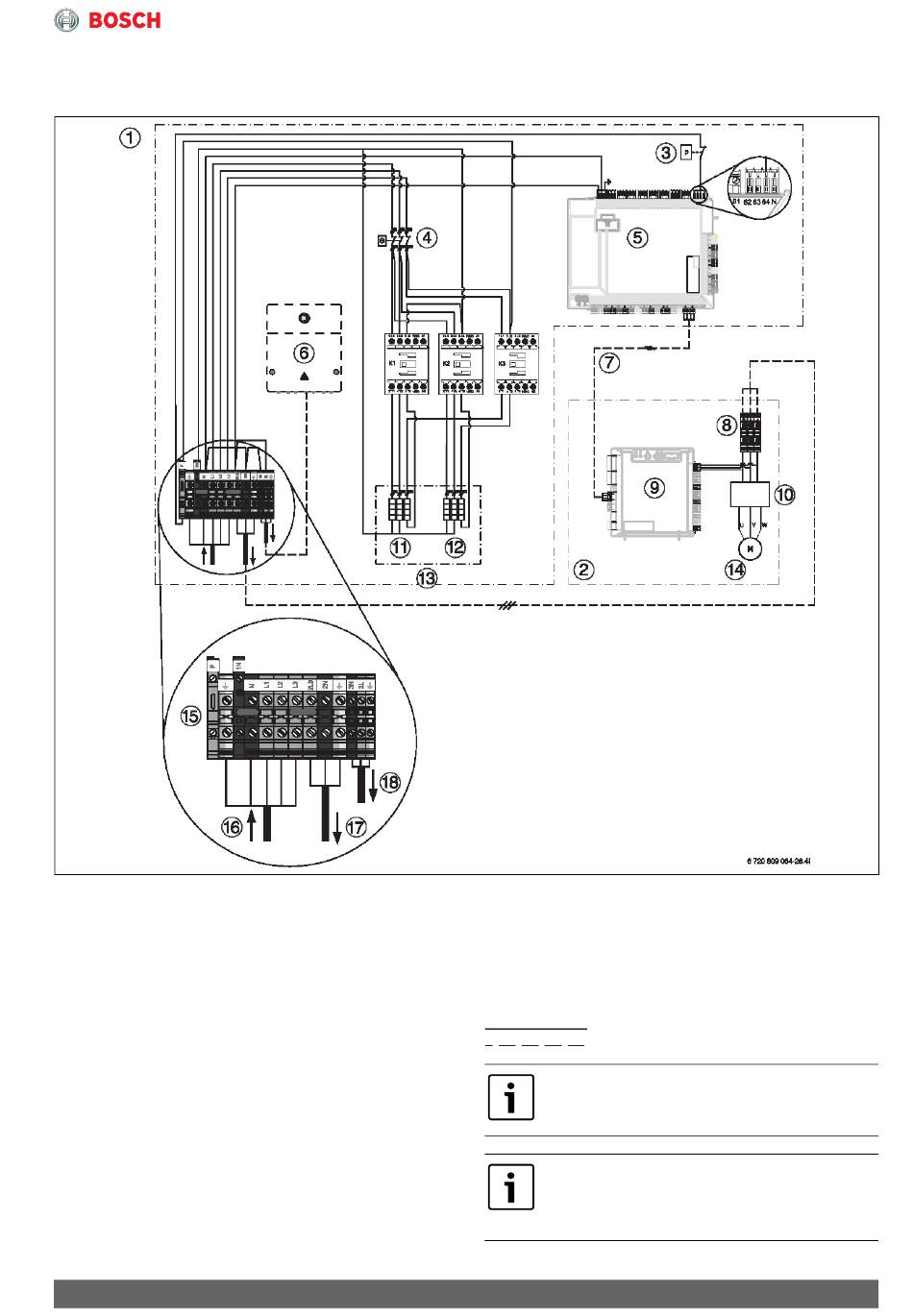

Bild 152 1-phasige Wärmepumpe CS7001iAW 5 OR...-S/CS7400iAW 5 OR...-S/CS7001iAW 7 OR...-S/CS7400iAW 7
OR...-S/CS7000iAW 7 IR...-S/CS7001iAW 9 OR...-S/CS7000iAW 9 IR...-S und 3-phasiger integrierter elektrischer
Zuheizer
[1] Wärmepumpen-Inneneinheit
[2] Wärmepumpe
[3] Druckwächter
[4] Überhitzungsschutz
[5] Installationsmodul in der Wärmepumpen-Innen-
einheit
[6] Zubehör
[7] 12 V DC und CAN-BUS
[8] Netzspannung für 1-phasige Wärmepumpe
230 V ~1N
[9] I/O-Modul der Wärmepumpe
[10] Inverter
[11] Heizelement 3x 1 kW (3x 53 )
[12] Heizelement 3x 2 kW (3x 27 )
[13] Elektrischer Zuheizer 9 kW
[14] Kompressor
[15] Anschlussklemmen
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
[16] Netzspannung 400 V ~3N
[17] Netzspannung für 1-phasige Wärmepumpe
230 V ~1N
[18] Netzspannung für Zubehör 230 V ~1N
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
Der Anschluss 1-phasiger Wärmepumpen
an eine 3-phasige Inneneinheit muss stets
entsprechend dem Schaltplan erfolgen.
Maximale Leistung des elektrischen Zuhei-
zers bei gleichzeitigem Kompressorbetrieb:
6 kW. K3 schaltet nicht mit dem
Kompressorbetrieb.
