Anlagenbeispiele
3.13 Compress 7000i AW/7400i AW, Inneneinheit AWB .., Gas-Brennwertgerät, Warmwasserspei-
cher WH ..., Pufferspeicher BH ..., Anschlussgruppe VC0-VW1 und 2 gemischte Heiz-/Kühlkrei-
se

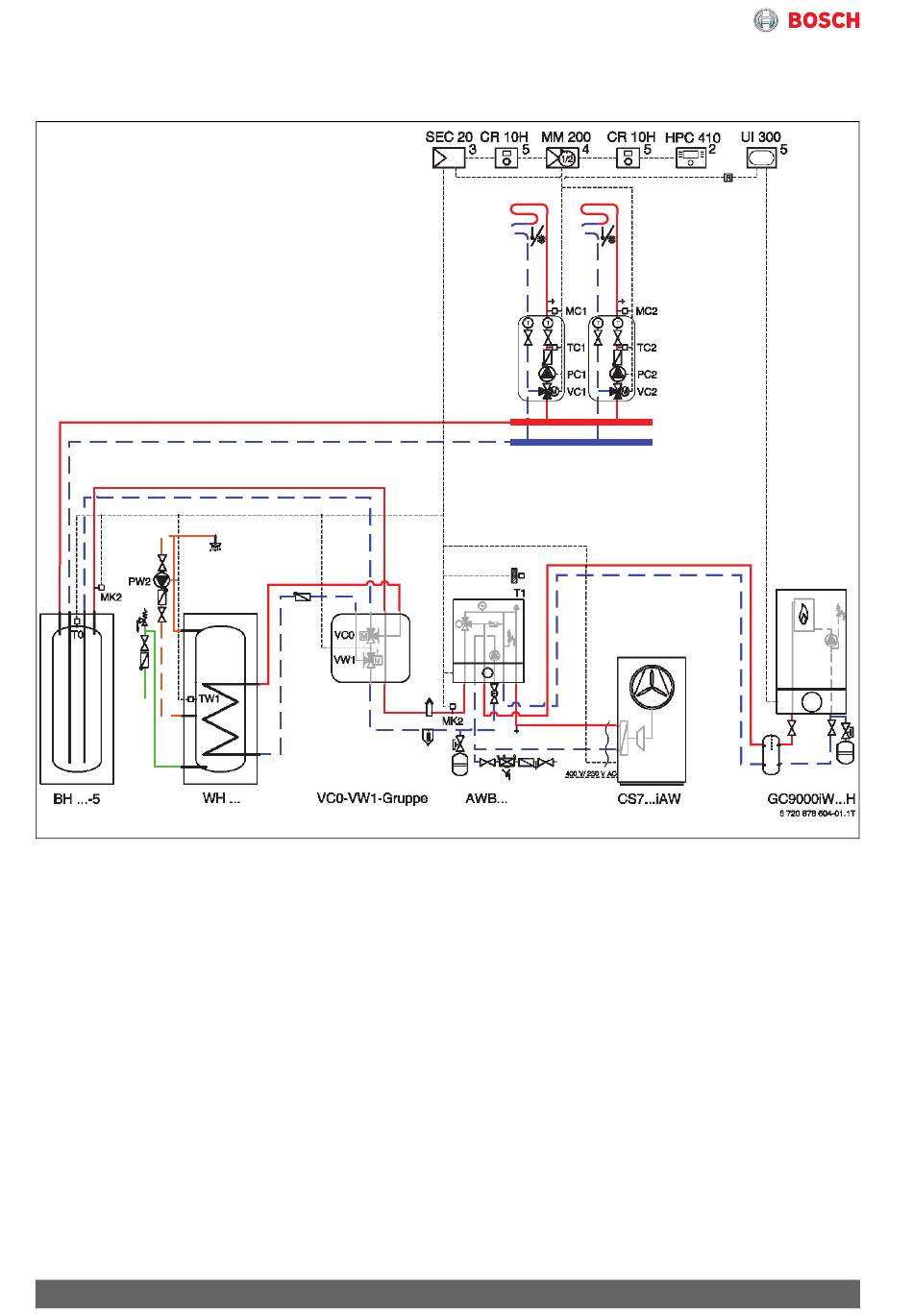

Bild 17 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[2] Am Wärme-/Kälteerzeuger oder an der Wand
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWB Inneneinheit mit Mischventil
BH ... Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
GC9000iW Gas-Brennwertgerät
HPC 410 Bedieneinheit
MC1/MC2 Temperaturbegrenzer
MK2 Feuchtefühler
MM 200 Modul für gemischte Heiz-/Kühlkreise
PC1/PC2 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1/TC2 Mischertemperaturfühler
TW1 Speichertemperaturfühler
46
UI 300 Regelung Gas-Brennwertgerät
VC0 Umschaltventil Vorlaufkurzschluss
VC1/VC2 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
WH ... Warmwasserspeicher
3.13.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.13.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWB mit Bedieneinheit HPC 410
• Bauseitiger Bypass zwischen Vor- und Rücklauf über
Umschaltventil VC0.
• Gas-Brennwertgerät GC9000iW.. H
• Warmwasserspeicher WH ...
• Pufferspeicher BH ...
• Anschlussgruppe VC0-VW1
