Bosch Compress 7000i AW Planungsunterlage Seite 93

4.7.6 Kanalpläne für Luftkanalsystem LGL 900
Variante 1 für CS7000iAW 13 IR...-T/CS7000iAW 17 IR...-T

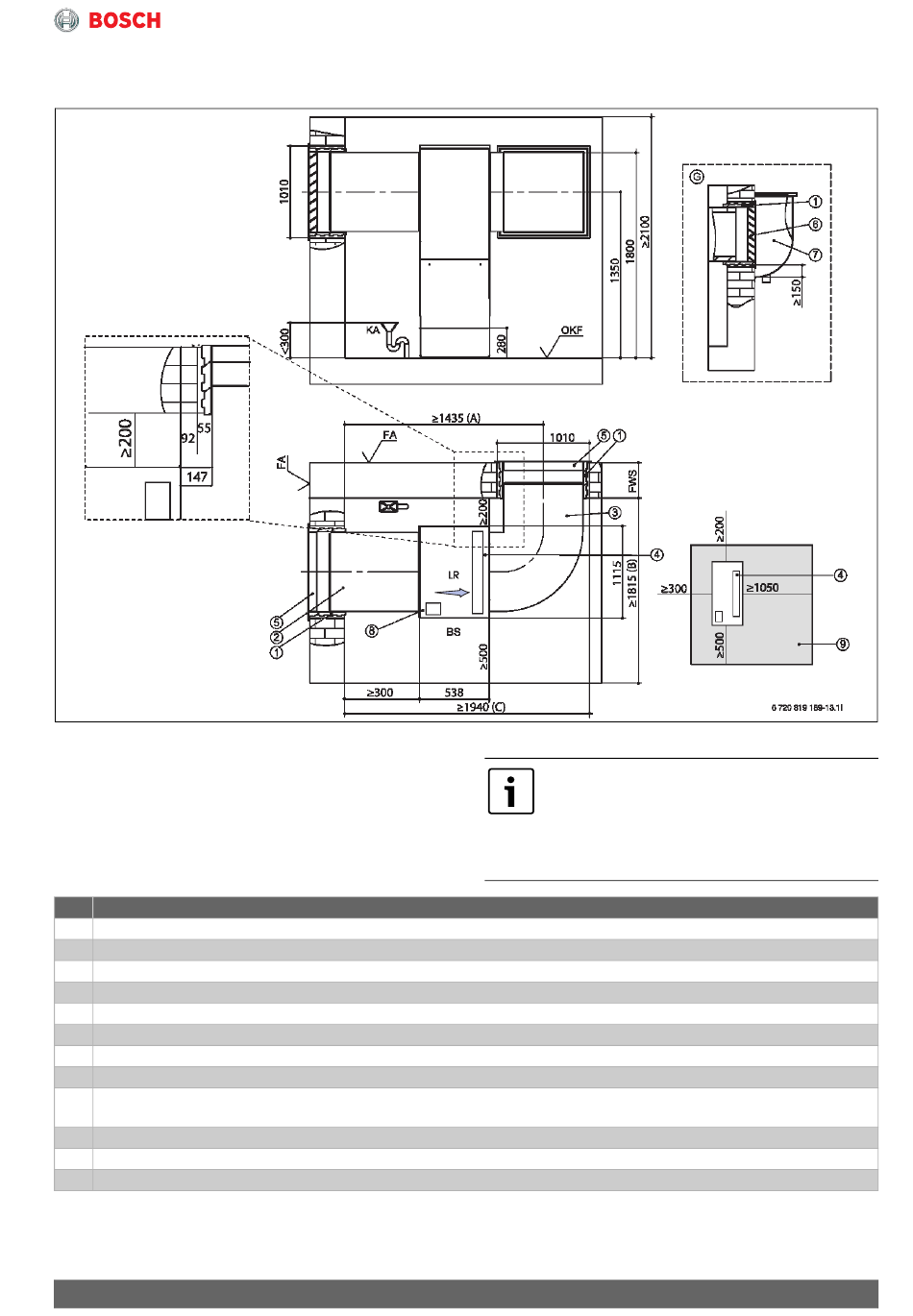

Bild 46 Kanalpläne für Luftkanalsystem für CS7000iAW 13 IR...-T/CS7000iAW 17 IR...-T (Maße in mm)
BS Bedienseite
FA Fertigaußenfassade
FWS Fertigwandstärke
G Schnitt Einbau im Lichtschacht
KA Kondensatablauf
LR Luftrichtung
OKF Oberkante Fertigfußboden
Pos. Bezeichnung
1 Zubehör: Wanddurchführung 1000 × 1000 × 420 mm
2 Zubehör: Luftkanal 900 × 900 × 1000 mm
3 Zubehör: Luftkanalbogen 900 × 1454 × 909 mm
4 Gebläse
5 Einbau über Erdgleiche Zubehör: Wetterschutzgitter 1045 × 1050 mm
6 Einbau im Lichtschacht Zubehör: Regenschutzgitter 1045 × 1050 mm
7 Bauseits: Lichtschacht mit Wasserablauf min. freier Querschnitt 0,75 m
8 Elektronisches Steuergerät
9 Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die
Luftkanäle einkürzen. Dies hat eine erhebliche Erhöhung des Schalldruckpegels zur Folge!
(A) = 300 + 538 + 1010/2 + 92
(B) = 500 + 1115 + 200
(C) = 300 + 538 + 1010 + 92
Tab. 34 Alle Angaben in mm
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Planung und Auslegung von Wärmepumpen
Wärmepumpe so aufstellen, dass sich das
Gebläse auf der rechten Seite der Wärme-
pumpe und das elektronische Steuergerät
vorn befindet. Mindestabstand von
500 mm vor dem elektronischen Steuerge-
rät einhalten.
