Elektrischer Anschluss
6.2 Elektrischer Anschluss Compress 7000i AW/7400i AW
Zwischen der Inneneinheit und der Wärme-
pumpeneinheit wird ein CAN-BUS-Signalka-
bel mit mindestens 4 x 0,75 mm
Länge von maximal 30 m verlegt.

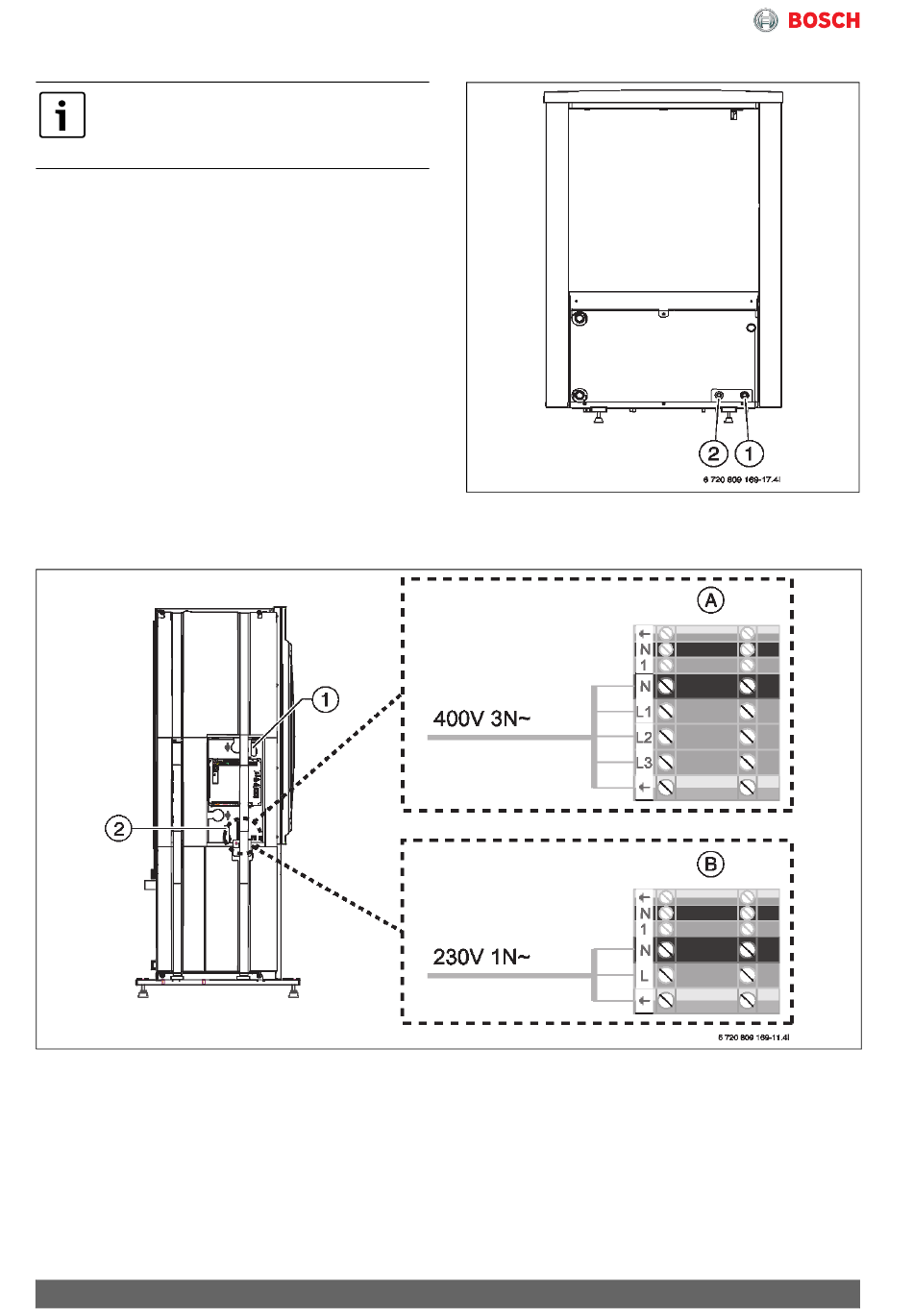

Bild 151 Kabelkanäle am Klemmenkasten der Wärmepumpe Compress 7000i AW/7400i AW
[1] Kabelkanal für CAN-BUS
[2] Kabelkanal für Netzspannung
[A] 3-phasig Wärmepumpe
[B] 1-phasig Wärmepumpe
178
2
und einer
Bild 150 Kabelkanäle auf der Wärmepumpenrückseite
[1] Kabelkanal für Netzspannung
[2] Kabelkanal für CAN-BUS
