Komponenten der Wärmepumpenanlage

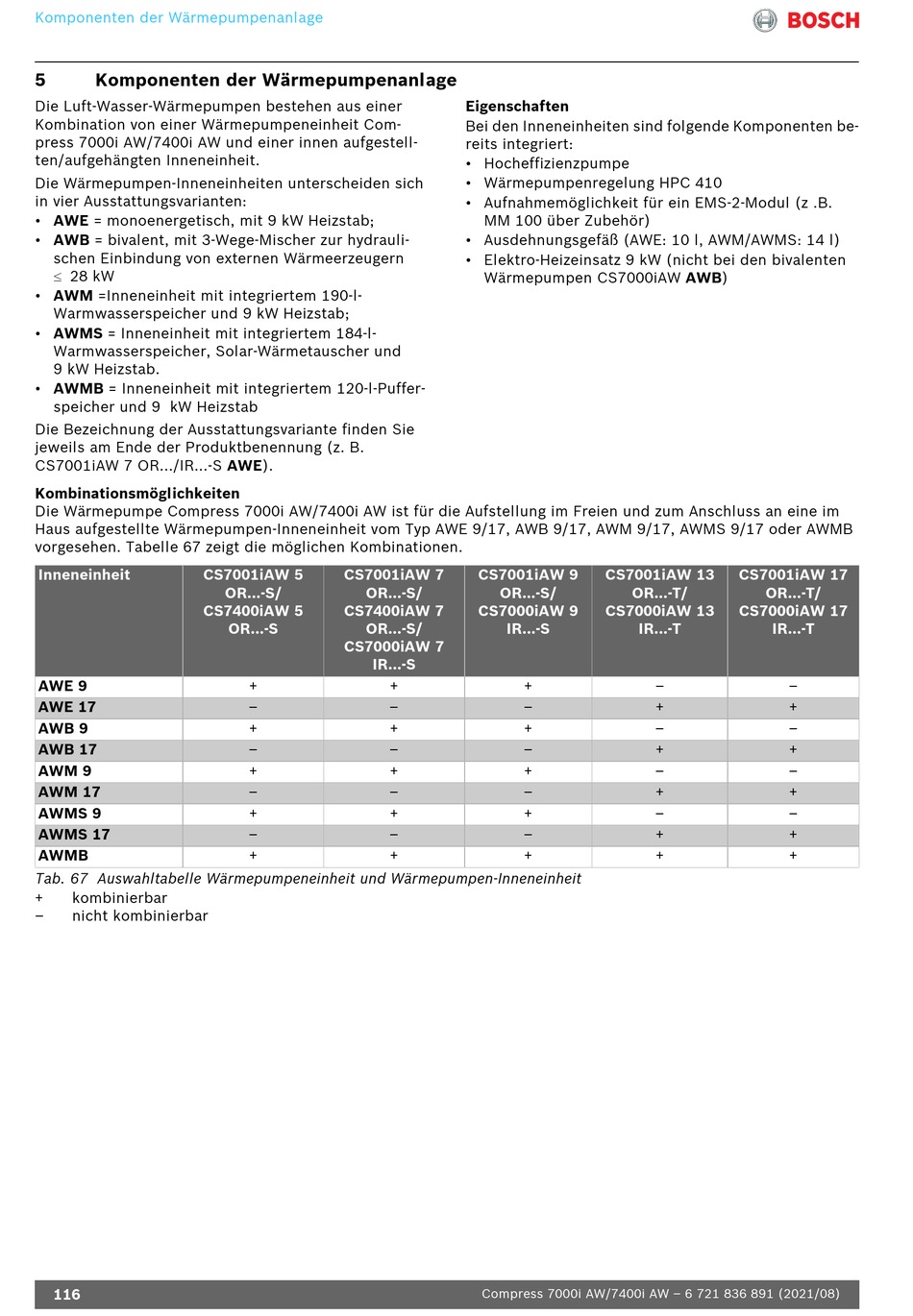

5 Komponenten der Wärmepumpenanlage
Die Luft-Wasser-Wärmepumpen bestehen aus einer
Kombination von einer Wärmepumpeneinheit Com-
press 7000i AW/7400i AW und einer innen aufgestell-
ten/aufgehängten Inneneinheit.
Die Wärmepumpen-Inneneinheiten unterscheiden sich
in vier Ausstattungsvarianten:
• AWE = monoenergetisch, mit 9 kW Heizstab;
• AWB = bivalent, mit 3-Wege-Mischer zur hydrauli-
schen Einbindung von externen Wärmeerzeugern
 28 kW
• AWM =Inneneinheit mit integriertem 190-l-
Warmwasserspeicher und 9 kW Heizstab;
• AWMS = Inneneinheit mit integriertem 184-l-
Warmwasserspeicher, Solar-Wärmetauscher und
9 kW Heizstab.
• AWMB = Inneneinheit mit integriertem 120-l-Puffer-
speicher und 9 kW Heizstab
Die Bezeichnung der Ausstattungsvariante finden Sie
jeweils am Ende der Produktbenennung (z. B.
CS7001iAW 7 OR.../IR...-S AWE).
Kombinationsmöglichkeiten
Die Wärmepumpe Compress 7000i AW/7400i AW ist für die Aufstellung im Freien und zum Anschluss an eine im
Haus aufgestellte Wärmepumpen-Inneneinheit vom Typ AWE 9/17, AWB 9/17, AWM 9/17, AWMS 9/17 oder AWMB
vorgesehen. Tabelle 67 zeigt die möglichen Kombinationen.
Inneneinheit CS7001iAW 5
CS7400iAW 5
AWE 9
AWE 17
AWB 9
AWB 17
AWM 9
AWM 17
AWMS 9
AWMS 17
AWMB
Tab. 67 Auswahltabelle Wärmepumpeneinheit und Wärmepumpen-Inneneinheit
+ kombinierbar
– nicht kombinierbar
116
CS7001iAW 7
OR...-S/ OR...-S/
CS7400iAW 7
OR...-S OR...-S/
CS7000iAW 7
IR...-S
+ +
– –
+ +
– –
+ +
– –
+ +
– –
+ +
Eigenschaften
Bei den Inneneinheiten sind folgende Komponenten be-
reits integriert:
• Hocheffizienzpumpe
• Wärmepumpenregelung HPC 410
• Aufnahmemöglichkeit für ein EMS-2-Modul (z .B.
MM 100 über Zubehör)
• Ausdehnungsgefäß (AWE: 10 l, AWM/AWMS: 14 l)
• Elektro-Heizeinsatz 9 kW (nicht bei den bivalenten
Wärmepumpen CS7000iAW AWB)
CS7001iAW 9 CS7001iAW 13
OR...-S/ OR...-T/
CS7000iAW 9 CS7000iAW 13
IR...-S
+
–
+
–
+
–
+
–
+
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
CS7001iAW 17
OR...-T/
CS7000iAW 17
IR...-T IR...-T
– –
+ +
– –
+ +
– –
+ +
– –
+ +
+ +
