9.5.1

Kennlinie und technische Daten des ESBE-Ventils

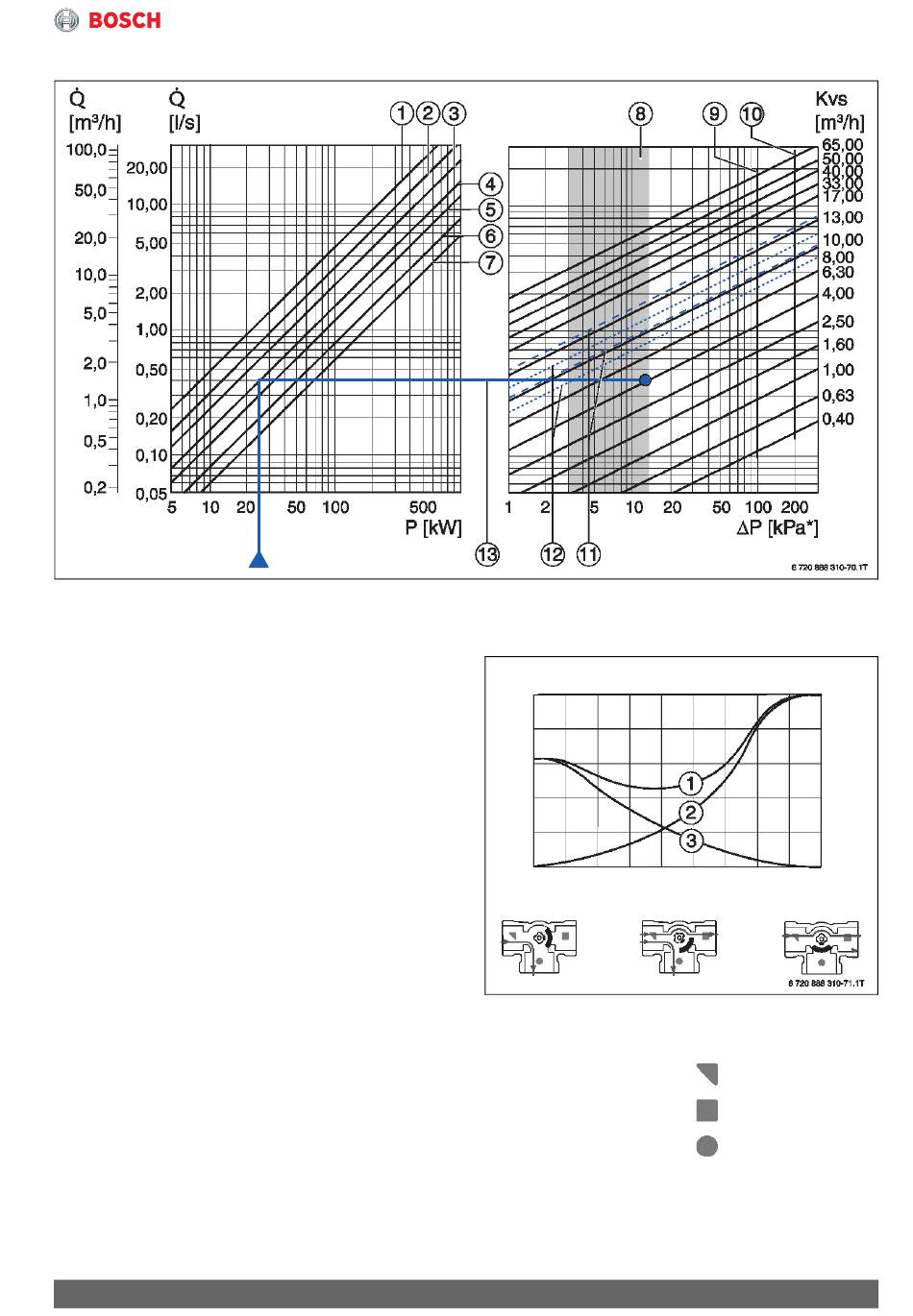

Bild 233 Kennlinie des ESBE-Ventils
P
Druckverlust in kPa
Kvs Durchflusskoeffizient in m
P
Leistung in kW
Q
Durchfluss (Vorlauf) in m
[1] Temperaturdifferenz (T) von 5 °C
[2] Temperaturdifferenz (T) von 7,5 °C
[3] Temperaturdifferenz (T) von 10 °C
[4] Temperaturdifferenz (T) von 15 °C
[5] Temperaturdifferenz (T) von 20 °C
[6] Temperaturdifferenz (T) von 30 °C
[7] Temperaturdifferenz (T) von 40 °C
[8] Ohne grauen Bereich (3 ... 15 kPa) müssen die
blau gestrichelten Linien beachtet werden.
[9] Maximaler Druckverlust, wenn ESBE-Ventil im
Mischstellung
[10] Maximaler Druckverlust, wenn ESBE-Ventil im Ver-
teilstellung
[11] Mischerkennlinie 1/Mischerkennlinie 2
( Bild 234); DN 25
[12] Mischerkennlinie 3 ( Bild 234); DN 20
[13] Beispielsauslegung
Dimensionierung Heizkörper oder Fußbodenheizung
(Beispiel zu Bild 233 Legende Pos. 13)
Zunächst erfolgt die Festlegung der Leistung des zu re-
gelnden Heizkreises, z. B. 25 kW. Ausgehend vom Wert
der Leistung wird senkrecht die gewünschte Tempera-
turdifferenz T, z. B. 15 K, bestimmt. Die Temperatur-
differenz liegt zwischen Vor- und Rücklauf des
Heizkreises. Anschließend wird waagrecht im grau hin-
terlegten Feld (Bereich 3 ... 15 kPa) der Durchflussko-
effizient (Kvs) festgelegt. Falls mehrere Kvs-Werte
möglich sind, wird der niedrigste Wert (im Beispiel 4
Kvs) gewählt. Der Mischer mit dem festgelegten Durch-
flusskoeffizienten ist der entsprechenden Produktbe-
schreibung zu entnehmen (Weitere Informationen 
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
3
/h
3
/h bzw. l/s
Installationsanleitung des ESBE-Ventils oder unter
www.esbe.eu/de).
Q [%]
100
80
60
40
20
0
0
10
20
30
40
Bild 234 Mischerkennlinie
Q
Durchfluss in %
Öffnungswinkel in°
[1] Mischerkennlinie 1 (als
kennzeichnet)
[2] Mischerkennlinie 2 (als
kennzeichnet)
[3] Mischerkennlinie 3 (als
kennzeichnet)
Pufferspeicher
50
60
70
80
90
ϕ [°]
im ESBE-Ventil ge-
im ESBE-Ventil ge-
im ESBE-Ventil ge-
231
