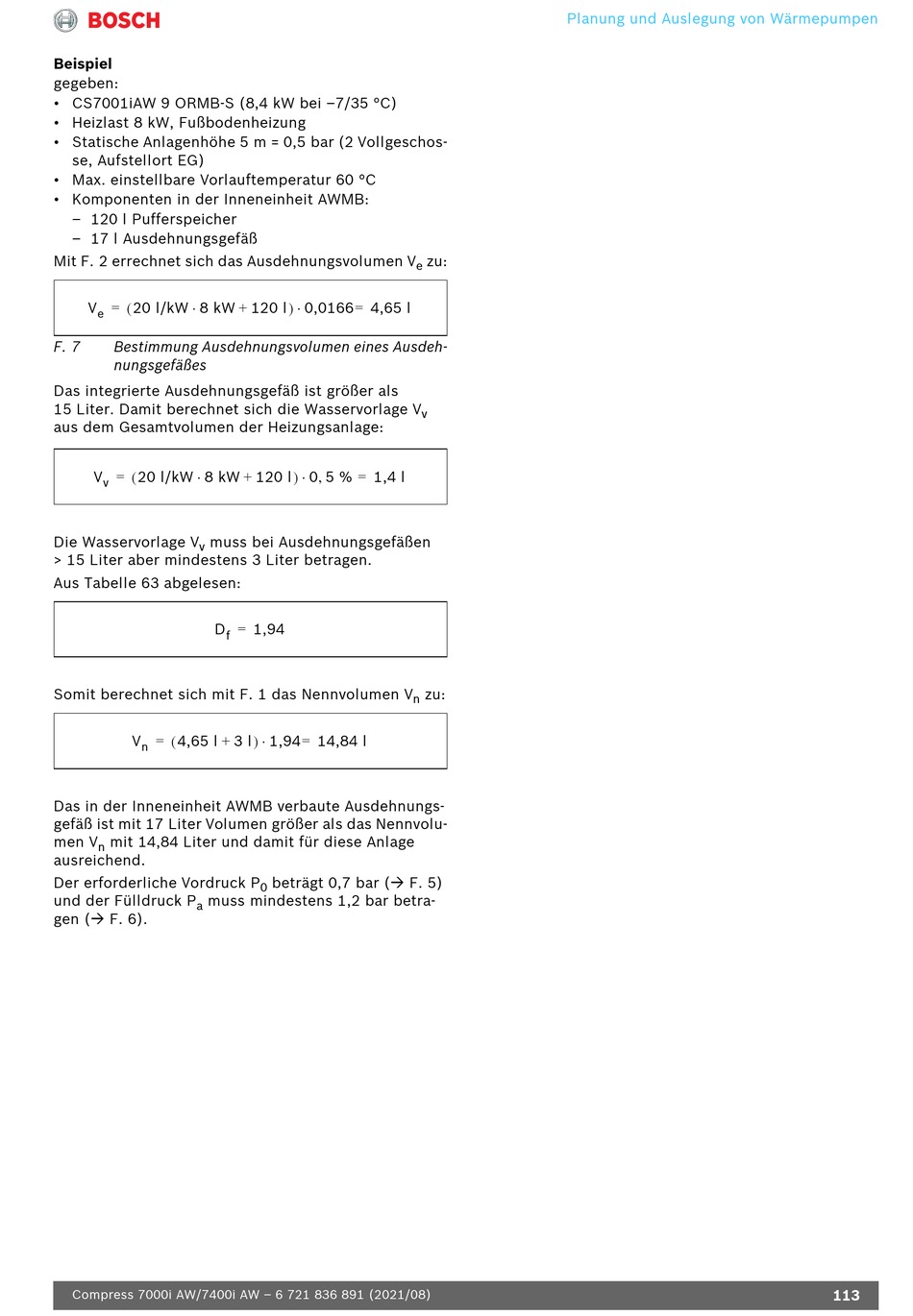

Bosch Compress 7000i AW Planungsunterlage Seite 113

Beispiel
gegeben:
• CS7001iAW 9 ORMB-S (8,4 kW bei –7/35 °C)
• Heizlast 8 kW, Fußbodenheizung
• Statische Anlagenhöhe 5 m = 0,5 bar (2 Vollgeschos-
se, Aufstellort EG)
• Max. einstellbare Vorlauftemperatur 60 °C
• Komponenten in der Inneneinheit AWMB:
– 120 l Pufferspeicher
– 17 l Ausdehnungsgefäß
Mit F. 2 errechnet sich das Ausdehnungsvolumen V
 
=
V 20 l/kW 8 kW
e
F. 7 Bestimmung Ausdehnungsvolumen eines Ausdeh-
nungsgefäßes
Das integrierte Ausdehnungsgefäß ist größer als
15 Liter. Damit berechnet sich die Wasservorlage V
aus dem Gesamtvolumen der Heizungsanlage:
 
=
V 20 l/kW 8 kW
v
Die Wasservorlage V muss bei Ausdehnungsgefäßen
v
> 15 Liter aber mindestens 3 Liter betragen.
Aus Tabelle 63 abgelesen:
D
Somit berechnet sich mit F. 1 das Nennvolumen V

= +
V 4,65 l
n
Das in der Inneneinheit AWMB verbaute Ausdehnungs-
gefäß ist mit 17 Liter Volumen größer als das Nennvolu-
men V mit 14,84 Liter und damit für diese Anlage
n
ausreichend.
Der erforderliche Vordruck P
und der Fülldruck P muss mindestens 1,2 bar betra-
a
gen ( F. 6).
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
 0,0166 
+ =
120 l 4,65 l
 0 5 %  
+ =
120 l 1,4 l
=
1,94
f
 1,94 
=
3 l 14,84 l
beträgt 0,7 bar ( F. 5)
0
Planung und Auslegung von Wärmepumpen
zu:
e
v
zu:
n
113
