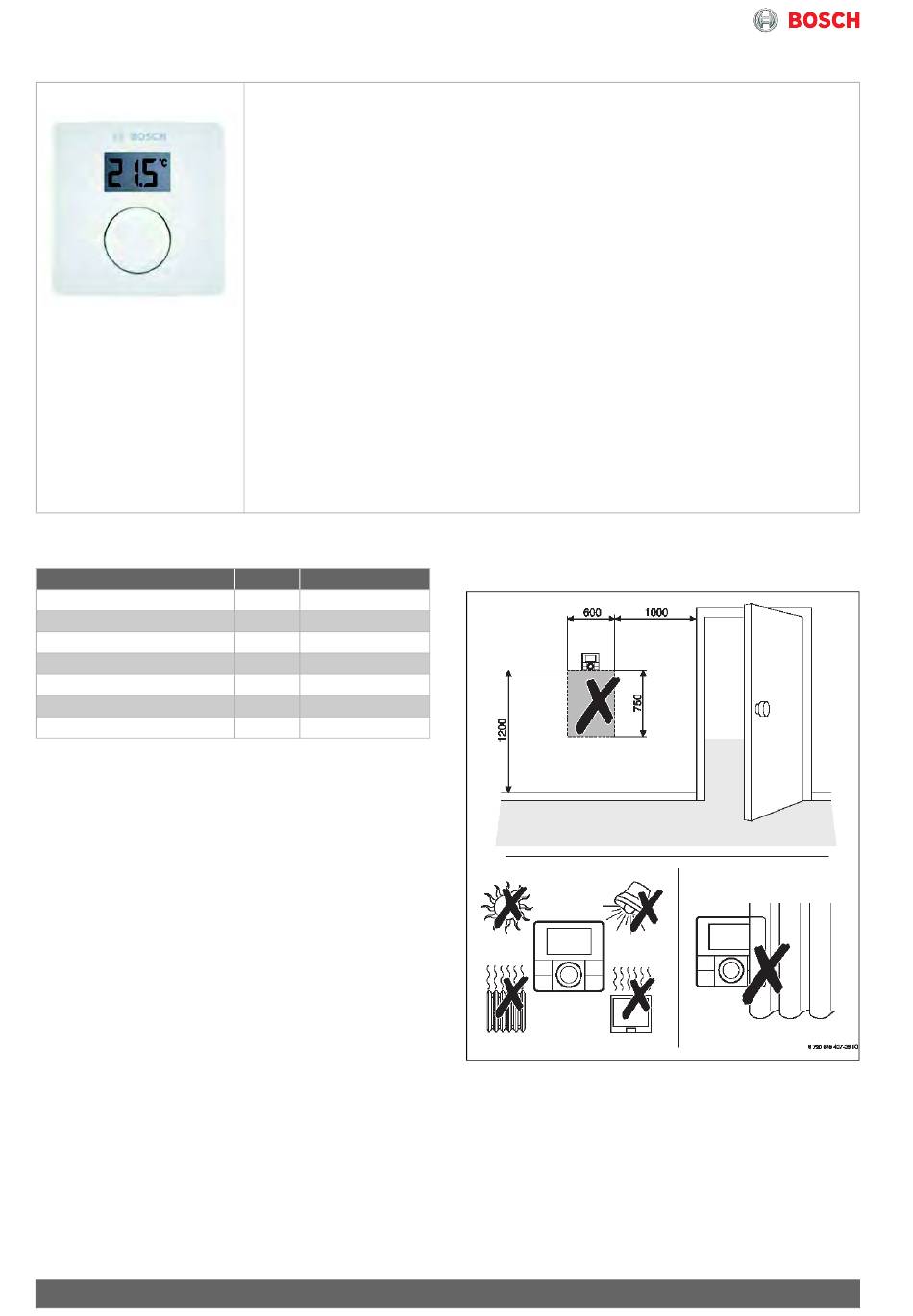

Bosch Compress 7000i AW Planungsunterlage Seite 172

Komponenten der Wärmepumpenanlage
5.10 Fernbedienung CR 10/CR 10 H
CR 10/CR 10 H
Tab. 85 Fernbedienung CR 10/CR 10 H
Technische Daten
Abmessungen (B × H × T)
Nennspannung
Nennstrom
BUS-Schnittstelle
Regelbereich
Schutzklasse
Schutzart
Tab. 86 Technische Daten Fernbedienung CR 10/
CR 10 H
Positionierung der Fernbedienung
Bei einer raumtemperaturgeführten Regelung werden
die Heizungsanlage oder der Heizkreis in Abhängigkeit
von der Temperatur eines Referenzraums geregelt.
▶ Fernbedienung deshalb für die raumtemperatur-
geführte Regelung im Referenzraum installieren
( Bild 143).
Der Referenzraum muss möglichst repräsentativ für die
gesamte Wohnung sein. Wärmequellen (z. B. Sonnen-
strahlung oder ein offener Kamin) beeinflussen die
Regelfunktionen. Dadurch kann es in Räumen ohne
Wärmequellen zu kalt werden.
Position des Raumtemperaturfühlers
Der Raumtemperaturfühler ist im Gehäuse der Fernbe-
dienung CR 10/CR 10 H integriert. Die Fernbedienung
ist im Referenzraum so zu installieren, dass negative
Beeinflussungen vermieden werden:
• Nicht an einer Fassade
• Nicht in der Nähe von Fenstern und Türen
• Nicht bei Wärmebrücken
• Nicht in „toten" Ecken
• Nicht über Heizkörpern
• Nicht in direkter Sonnenstrahlung
172
Verwendung
• CR 10 mit integriertem Raumtemperaturfühler, verwendbar als Fernbedienung für
Heizkreise (nur Heizen)
• CR 10 H mit integriertem Raumtemperatur- und Luftfeuchtefühler, verwendbar als
Fernbedienung für Heiz- und Kühlkreise
Die Kommunikation mit der Bedieneinheit HPC 410 erfolgt über EMS 2 – BUS.
Eigenschaften und Funktionen
• 2-Draht-Bus-Technologie
• Bei Verwendung eines Zeitprogramms:
Einstellung der Raumtemperatur in der aktuellen Schaltphase (bis zum nächsten
Schaltzeitpunkt)
• Im optimierten Betrieb (empfohlen):
24h-Einstellung der Raumtemperatur
• Störungsanzeige
• Für ungemischte und für gemischte Heizkreise
Montage
• Wandinstallation
Lieferumfang
• Fernbedienung CR 10 oder Fernbedienung CR 10 H
• Installationsmaterial
• Technische Dokumentation
Einheit CR 10/CR 10 H
mm 80 × 80 × 23
V DC 10...24
mA 4/5...6
– EMS 2
°C 5...30
– III
– IP20
• Nicht in direkter Wärmestrahlung von Elektrogeräten
oder Ähnlichem
Bild 143 Position der Fernbedienung CR 10/CR 10 H im
Referenzraum (Maße in mm)
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
