Bosch Compress 7000i AW Planungsunterlage Seite 198

Funktionsmodule für die Erweiterung des Regelsystems
• Installations-Set Vorlauftemperaturfühler
• Installationsmaterial
• Technische Dokumentation

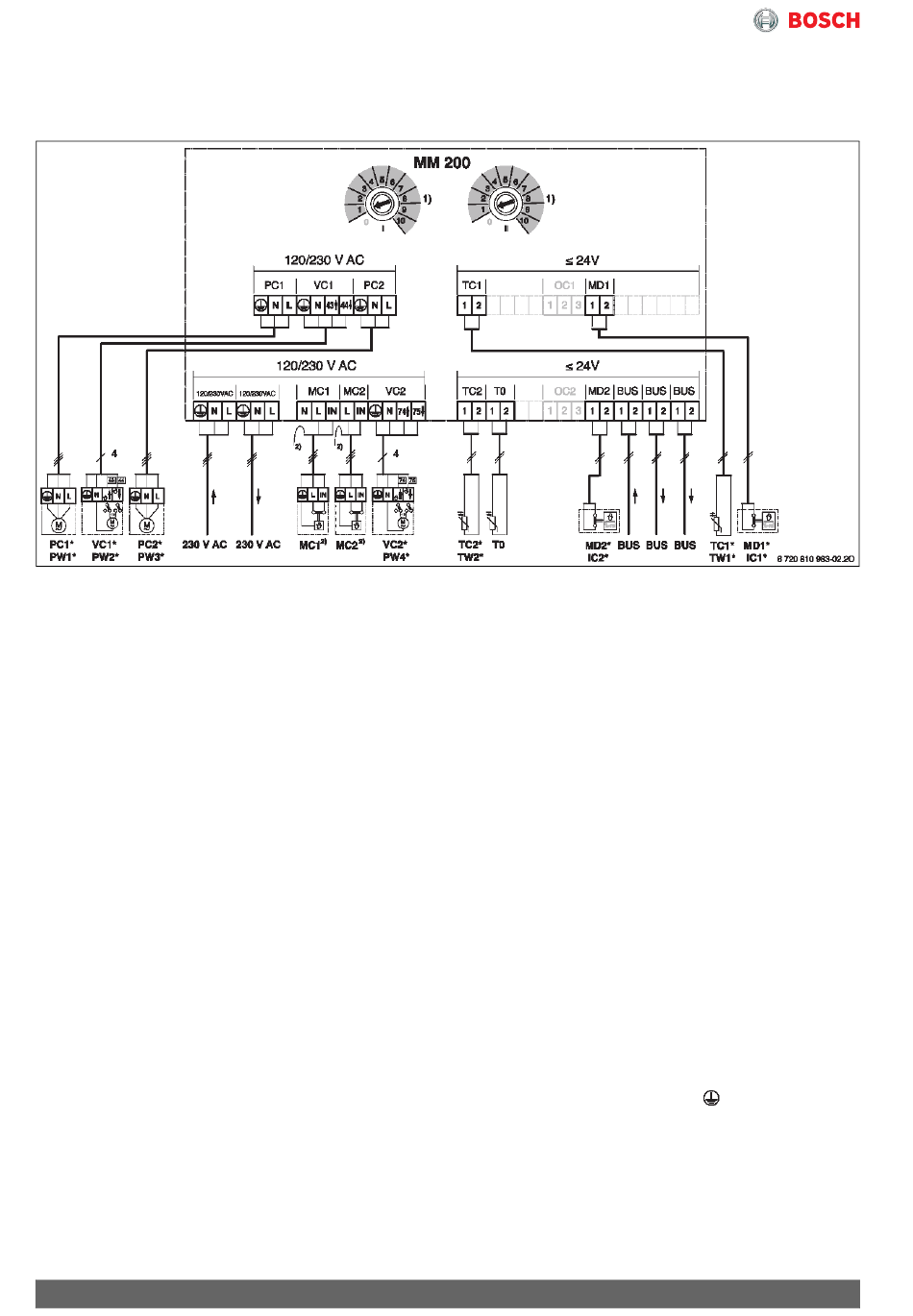

Bild 171 Anschlussplan des Heizkreismoduls MM 200
Anschlussklemmenbezeichnungen:
230 V AC Anschluss Netzspannung
BUS Anschluss BUS-System EMS2
MC1/MC2 Temperaturwächter
MD1/MD2 Potenzialfreier Kontakt
OC1/OC2 Ohne Funktion
PC1/PC2 Anschluss Pumpe
T0 Anschluss Temperaturfühler an der hy-
draulischen Weiche oder Pufferspei-
cher
TC1/TC2 Anschluss Temperaturfühler Heizkreis
oder Speichertemperaturfühler
VC1/VC2 Anschluss Mischermotor oder Zirkula-
tionspumpe
Bestandteile der Anlage:
230 V AC Netzspannung
BT Pufferspeicher
BUS BUS-System EMS2
CON Bedieneinheit EMS2
HS... Wärmeerzeuger (z. B. Brennwertgerät,
Heizkessel, Wärmepumpe)
MC1/MC2 Temperaturwächter oder Brücke
IC1/IC2 Schaltkontakt für externe Wärmeanfor-
derung
MD1/MD2 Taupunktwächter
MM 100 Heizkreismodul MM 100
MM 200 Heizkreismodul MM 200
PC1/PC2 Heizungspumpe im zugeordneten Heiz-
kreis
PW1/PW3 Speicherladepumpe im zugeordneten
Speicherladekreis
PW2/PW4 Zirkulationspumpe im zugeordneten
Warmwassersystem
T0 Vorlauftemperaturfühler an der hyd-
raulischen Weiche (optional)
T1 Temperaturfühler am Pufferspeicher
198
Anschlussplan
Dieser Überblick zeigt, welche Anlagenteile ange-
schlossen werden können. Die mit * gekennzeichneten
Bauteile der Anlage sind alternativ möglich.
(Anschluss an der Wärmepumpe)
TC1/TC2 Vorlauftemperaturfühler im zugeordne-
ten Heizkreis
TW1/TW2 Speichertemperaturfühler im zugeord-
neten Warmwassersystem
VC1/VC2 Mischermotor im zugeordneten ge-
mischten Heizkreis
1) Je nach installierter Bedieneinheit ma-
ximal 4 oder 8. Alle Kodierschalter
müssen verschieden eingestellt sein.
2) Schutzleiter an entsprechende An-
schlussklemme (
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
) anschließen.
