6.3

Allgemeine Elektroinstallation

6.3.1 Schaltplan Installationsmodul, integrierter elektrischer Zuheizer AWE

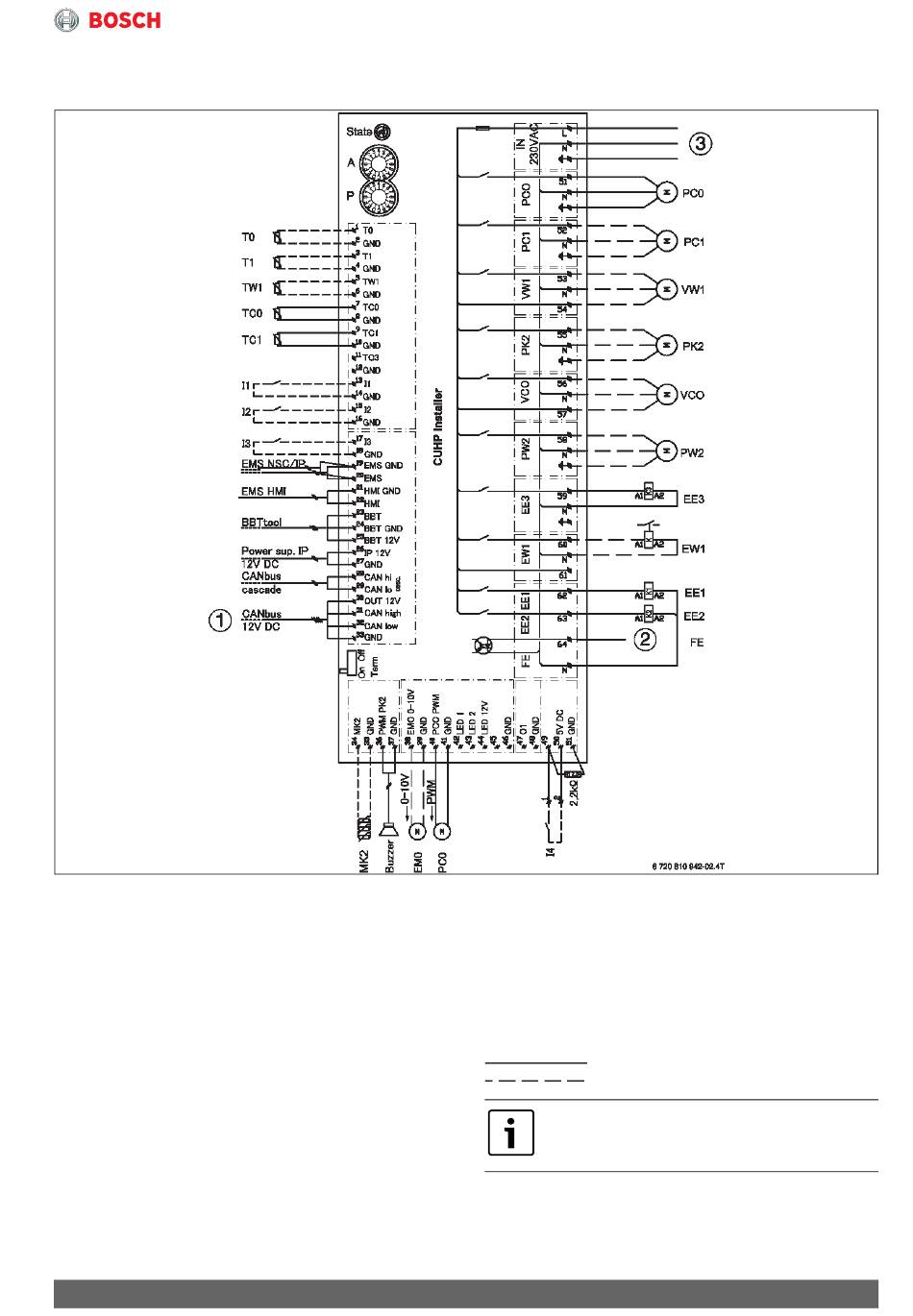

Bild 154 Schaltplan Installationsmodul AWE
[1] CAN-BUS zur Wärmepumpe (I/O-Modul)
[2] FE, Alarm des Druckwächters oder elektri-
schen Zuheizers 230-V-Eingang
[3] Betriebsspannung, 230 V ~1N
EE1 Elektrischer Zuheizer Stufe 1
EE2 Elektrischer Zuheizer Stufe 2
EE3 Elektrischer Zuheizer Stufe 3
EW1 Startsignal für elektrischen Zuheizer im Warm-
wasserspeicher (extern), 230-V-Ausgang
F50 Sicherung (6,3 A)
I1 Externer Eingang 1
I2 Externer Eingang 2
I3 Externer Eingang 3
I4 Externer Eingang 4
MK2 Feuchtefühler
PC0 Pumpe Primärkreis (PWM-Signal)
PC0 Pumpe Primärkreis (230 V ~1N)
PC1 Pumpe der Heizungsanlage
PK2 Pumpe Kühlung/Gebläsekonvektor
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
PW2 Zirkulationspumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TW1 Warmwasser-Temperaturfühler
TC0 Temperaturfühler für Wärmeträgerrücklauf
TC1 Temperaturfühler für Wärmeträgervorlauf
VC0 3-Wege-Ventil Primärkreis
VW1 3-Wege-Ventil Heizung/Warmwasser
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
Maximallast am Relaisausgang: 2 A,
cos  > 0,4. Bei höherer Belastung Montage
eines Zwischen-Relais.
Elektrischer Anschluss
