7.2 Heizkreismodul MM 200

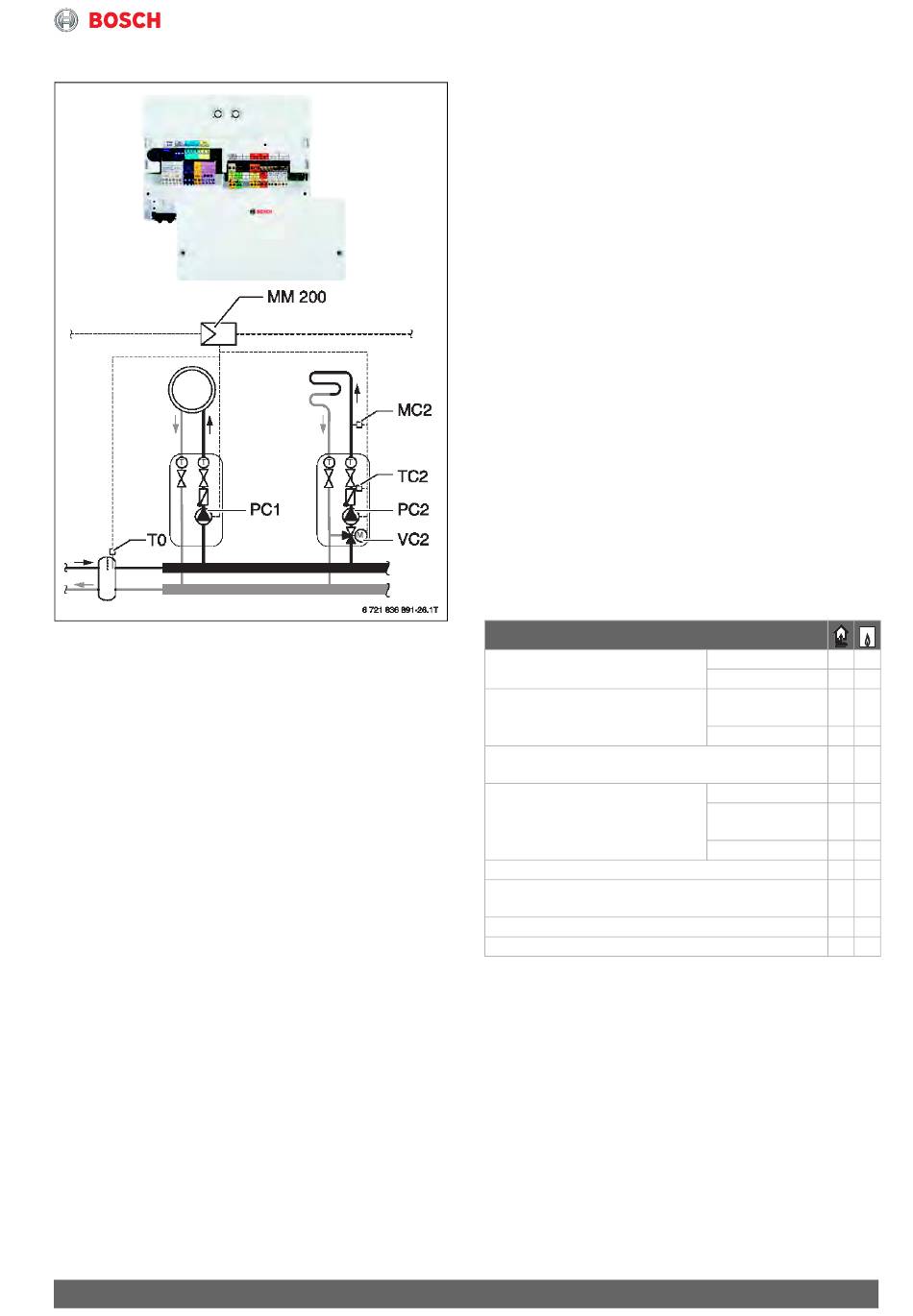

Bild 170 Heizkreismodul MM 200
MM 200 Heizkreismodul
MC2 Temperaturwächter Fußbodenheizung
TC2 Vorlauftemperaturfühler
T0 Systemfühler
PC1 Heizkreispumpe
PC2 Heizkreispumpe
VC2 Mischer
Verwendung
Das Heizkreismodul MM 200 kann verwendet werden:
• Zur Ansteuerung von 2 der folgenden Kreise:
– Heiz-/Kühlkreis mit Heizkreispumpe (mit/ohne Mi-
schermotor)
– Speicherladekreises mit getrennter Speicherlade-
pumpe und (optionaler) Zirkulationspumpe
• Zur Erfassung folgender Signale:
– Vorlauftemperatur im zugeordneten Heizkreis
oder Temperatur des Warmwasserspeichers
– Temperatur an einer hydraulischen Weiche (optio-
nal)
– Steuersignals eines Temperaturwächters im zuge-
ordneten Heizkreis (bei ungemischtem Heizkreis
optional).
– Steuersignals eines Taupunktwächters im zuge-
ordneten Kühlkreis
• Als Blockierschutz:
– Die angeschlossene Pumpe wird überwacht und
nach 24 Stunden Stillstand automatisch für kurze
Zeit in Betrieb genommen. Dadurch wird ein Fest-
sitzen der Pumpe verhindert.
– Der angeschlossene Mischermotor wird über-
wacht und nach 24 Stunden Stillstand automa-
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Funktionsmodule für die Erweiterung des Regelsystems
tisch für kurze Zeit in Betrieb genommen. Dadurch
wird ein Festsitzen des Mischers verhindert.
Wenn keine Heizkreismodule MM 100 installiert sind,
sind unabhängig von der Anzahl anderer BUS-Teilneh-
mer, je nach installierter Bedieneinheit maximal 3 oder
5 MM 200 in einer Anlage erlaubt.
2 Heizkreismodule MM 100 ersetzen ein Heizkreismo-
dul MM 200 in einer Anlage. So können z. B. in einer
Anlage mit 4 Heizkreisen und einem Speicherladekreis
(meist hinter der hydraulischen Weiche) 2 Heizkreismo-
dule MM 200 und ein Heizkreismodul MM 100 instal-
liert werden.
Im Auslieferungszustand sind die Kodierschalter auf
Position 0. Nur wenn der Kodierschalter auf einer gülti-
gen Position für Heizkreis oder Speicherladekreis
steht, ist das Modul in der Bedieneinheit angemeldet.
Das Modul kommuniziert über eine EMS2 Schnittstelle
mit anderen EMS2 fähigen BUS-Teilnehmern.
• Das Modul darf ausschließlich an Bedieneinheiten
mit einer BUS-Schnittstelle EMS2 angeschlossen
werden.
• Der Funktionsumfang ist von der installierten Be-
dieneinheit abhängig. Genaue Angaben zu Bedien-
einheiten entnehmen Sie bitte dem Katalog, den
Planungs-unterlagen und der Webseite des Herstel-
lers.
Funktionen in Kombination mit einer Wärmepumpe
oder einem anderen Wärmeerzeuger
Funktion
 4 gemischte Heizkreise oder
 8 ungemischte Heizkreise
Hydraulische Anbindung
mehrerer Heizkreise durch
Vorlauftemperaturfühler – System (an T0) (z. B. an
einer hydraulischen Weiche)
Heizkreisfunktionen
Taupunktwächter für Heizkreisfunktion Kühlen
Externes Signal für Wärmeanforderung,
Heizungspumpe ein/aus für Konstantheizkreis
Speicherladekreis 1 oder 2
Zirkulationspumpe
Tab. 88 Kombination mit einer Wärmepumpe oder einem
anderen Wärmeerzeuger
1) Nicht mit allen Bedieneinheiten möglich.
2) Maximal ein ungemischter Heizkreis empfohlen
3) Für konstante Vorlauftemperatur z. B. Pool- oder Warmlufthei-
zung.
4) Warmwasserspeicher nach hydraulischer Weiche.
Montage
• Wandinstallation oder Hutschieneninstallation
Lieferumfang
• Modul MM 200
• Brücke zum Anschluss an MC1/MC2, wenn kein Tem-
peraturwächter im zugeordneten ungemischten
Heizkreis installiert ist
gemischt
1)
2)
ungemischt
hydraulische Wei-
che
Pufferspeicher
Heizen
Konstantheiz-
3)
kreis
Kühlen
4)
197
 
 

–
 
 
 

–

–

–

–

–

–
