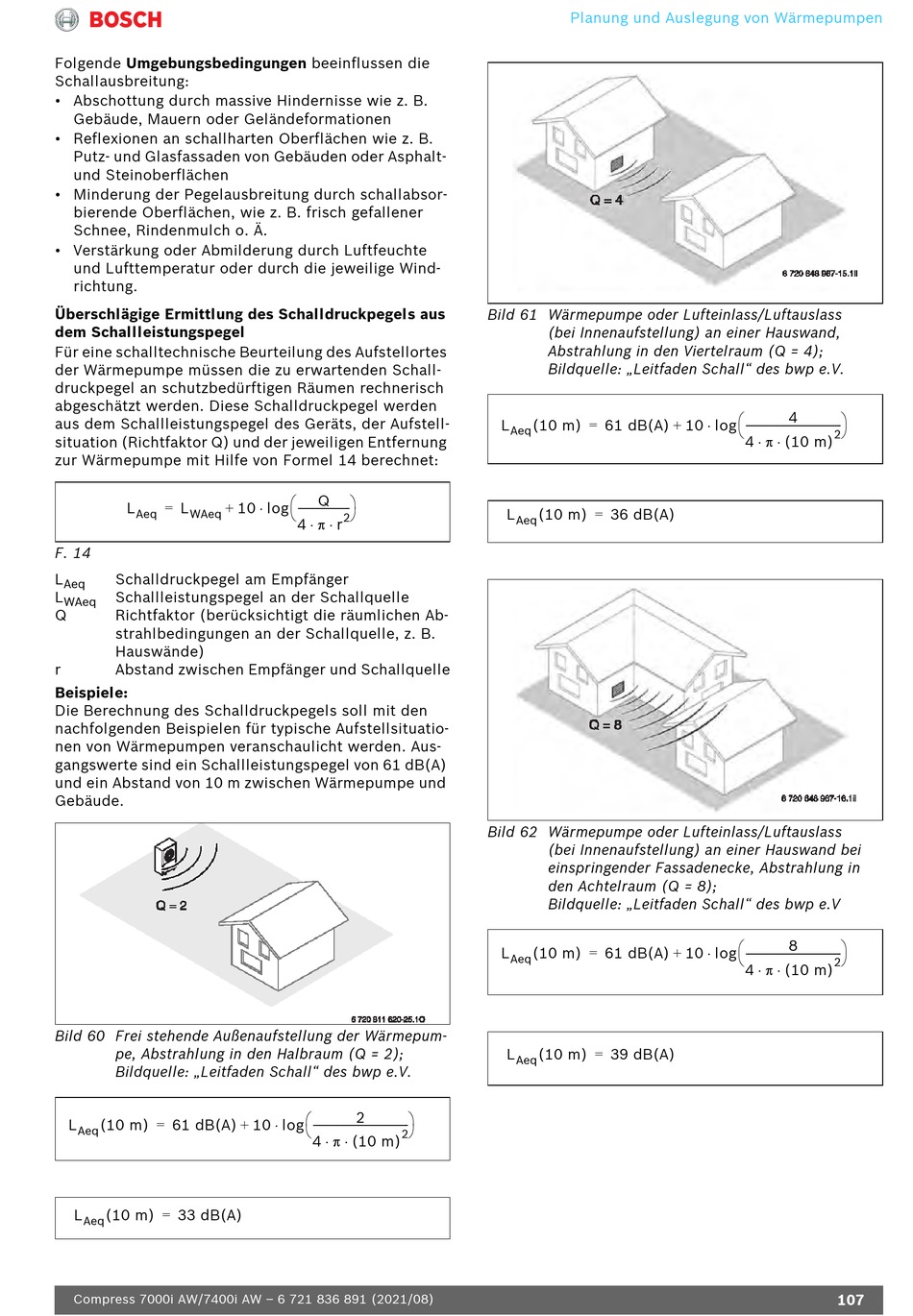

Folgende Umgebungsbedingungen beeinflussen die
Schallausbreitung:
• Abschottung durch massive Hindernisse wie z. B.
Gebäude, Mauern oder Geländeformationen
• Reflexionen an schallharten Oberflächen wie z. B.
Putz- und Glasfassaden von Gebäuden oder Asphalt-
und Steinoberflächen
• Minderung der Pegelausbreitung durch schallabsor-
bierende Oberflächen, wie z. B. frisch gefallener
Schnee, Rindenmulch o. Ä.
• Verstärkung oder Abmilderung durch Luftfeuchte
und Lufttemperatur oder durch die jeweilige Wind-
richtung.
Überschlägige Ermittlung des Schalldruckpegels aus
dem Schallleistungspegel
Für eine schalltechnische Beurteilung des Aufstellortes
der Wärmepumpe müssen die zu erwartenden Schall-
druckpegel an schutzbedürftigen Räumen rechnerisch
abgeschätzt werden. Diese Schalldruckpegel werden
aus dem Schallleistungspegel des Geräts, der Aufstell-
situation (Richtfaktor Q) und der jeweiligen Entfernung
zur Wärmepumpe mit Hilfe von Formel 14 berechnet:
= +
L L
Aeq WAeq
F. 14
L Schalldruckpegel am Empfänger
Aeq
L Schallleistungspegel an der Schallquelle
WAeq
Q Richtfaktor (berücksichtigt die räumlichen Ab-
strahlbedingungen an der Schallquelle, z. B.
Hauswände)
r Abstand zwischen Empfänger und Schallquelle
Beispiele:
Die Berechnung des Schalldruckpegels soll mit den
nachfolgenden Beispielen für typische Aufstellsituatio-
nen von Wärmepumpen veranschaulicht werden. Aus-
gangswerte sind ein Schallleistungspegel von 61 dB(A)
und ein Abstand von 10 m zwischen Wärmepumpe und
Gebäude.
Bild 60 Frei stehende Außenaufstellung der Wärmepum-
pe, Abstrahlung in den Halbraum (Q = 2);
Bildquelle: „Leitfaden Schall" des bwp e.V.
=
L (10 m) 61 dB(A)
Aeq
=
L (10 m) 33 dB(A)
Aeq
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
 
Q

10 log
------------------------- -
 
2
4  r  
 
2

+
10 log ----------------------------------------------- -
 
2
4  (10 m)  
Planung und Auslegung von Wärmepumpen
Bild 61 Wärmepumpe oder Lufteinlass/Luftauslass
(bei Innenaufstellung) an einer Hauswand,
Abstrahlung in den Viertelraum (Q = 4);
Bildquelle: „Leitfaden Schall" des bwp e.V.
=
L (10 m) 61 dB(A)
Aeq
=
L (10 m) 36 dB(A)
Aeq
Bild 62 Wärmepumpe oder Lufteinlass/Luftauslass
(bei Innenaufstellung) an einer Hauswand bei
einspringender Fassadenecke, Abstrahlung in
den Achtelraum (Q = 8);
Bildquelle: „Leitfaden Schall" des bwp e.V
=
L (10 m) 61 dB(A)
Aeq
=
L (10 m) 39 dB(A)
Aeq
 
4

+
10 log ----------------------------------------------- -
 
2
4  (10 m)  
 
8

+
10 log
----------------------------------------------- -
 
2
4  (10 m)  
