Anlagenbeispiele
3.7 Compress 7000i AW/7400i AW, Inneneinheit AWMB, bivalenter Warmwasserspeicher
WS ...-5 ELP, thermische Solaranlage, ein gemischter und ein ungemischter Heiz-/Kühlkreis

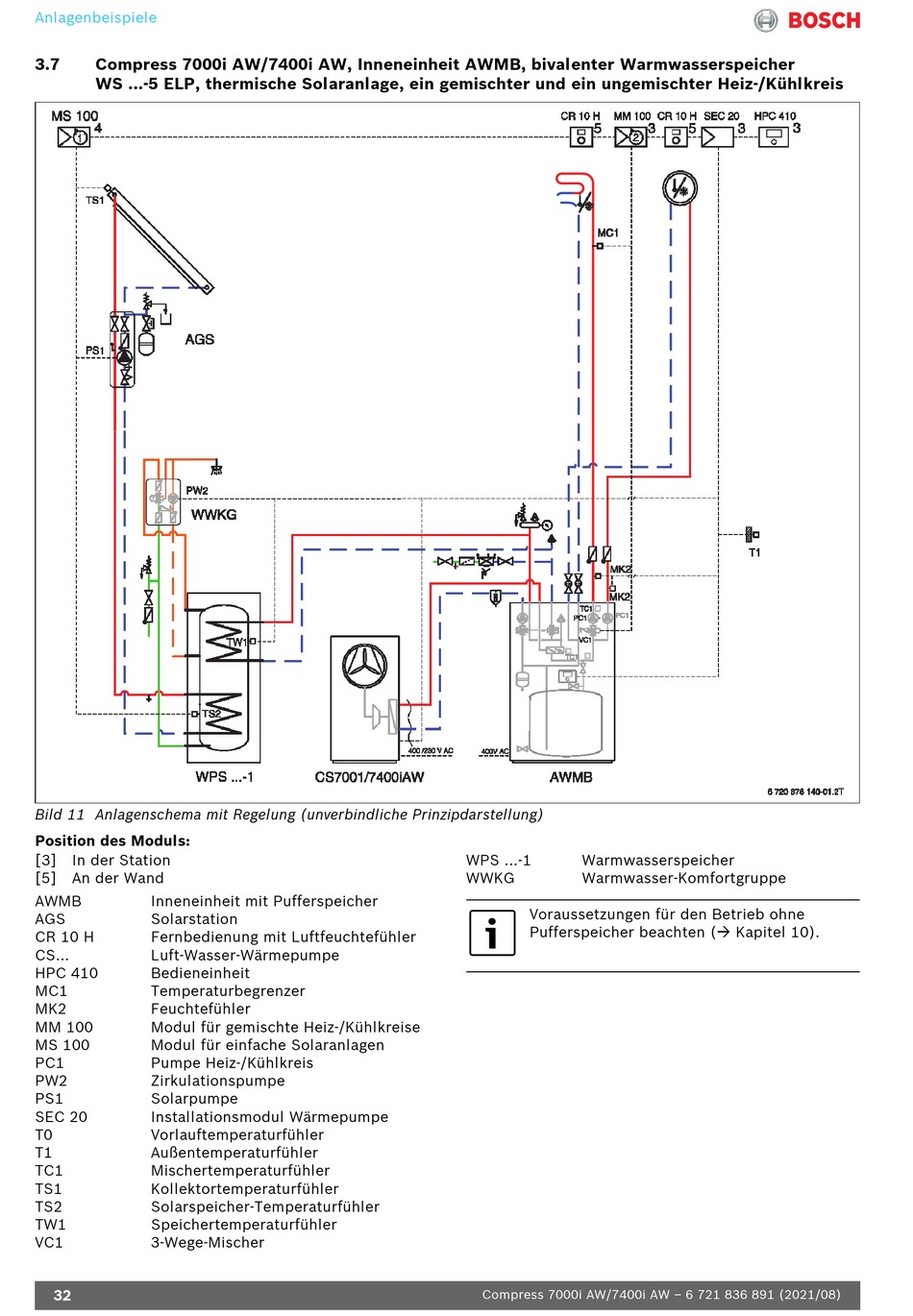

Bild 11 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[5] An der Wand
AWMB Inneneinheit mit Pufferspeicher
AGS Solarstation
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Modul für einfache Solaranlagen
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
PS1 Solarpumpe
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
32
WPS ...-1 Warmwasserspeicher
WWKG Warmwasser-Komfortgruppe
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
