Elektrischer Anschluss
6.2.2 3-phasige Wärmepumpe CS7001iAW 13 OR...-T/CS7000iAW 13 IR...-T/CS7001iAW 17 OR...-T/CS7000iAW
13 IR...-T und 3-phasiger integrierter elektrischer Zuheizer

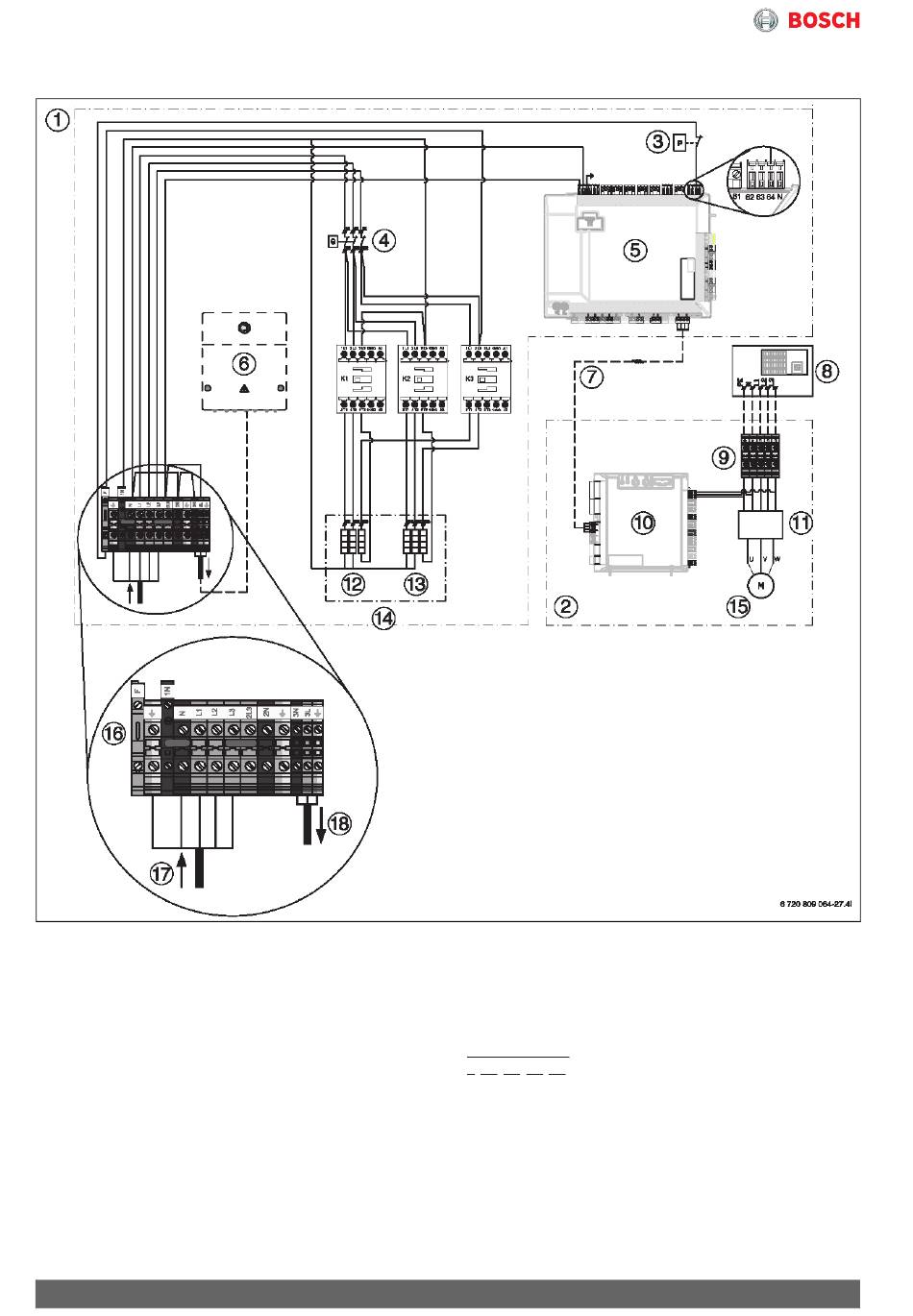

Bild 153 3-phasige Wärmepumpe CS7001iAW 13 OR...-T/CS7000iAW 13 IR...-T/CS7001iAW 17 OR...-T/CS7000iAW 17
IR...-T und 3-phasiger integrierter elektrischer Zuheizer
[1] Wärmepumpen-Inneneinheit
[2] Wärmepumpe
[3] Druckwächter
[4] Überhitzungsschutz
[5] Installationsmodul in der Wärmepumpen-Innen-
einheit
[6] Zubehör
[7] 12 V DC und CAN-BUS
[8] Sicherungskasten (Spannungsversorgung
400 V ~3N)
[9] Netzspannung 400 V ~3N
[10] I/O-Modul der Wärmepumpe
[11] Inverter
[12] Heizelement 3x 1 kW (3x 53 )
[13] Heizelement 3x 2 kW (3x 27 )
[14] Elektrischer Zuheizer 9 kW
180
[15] Kompressor
[16] Anschlussklemmen
[17] Netzspannung 400 V ~3N
[18] Netzspannung für Zubehör 230 V ~1N
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
