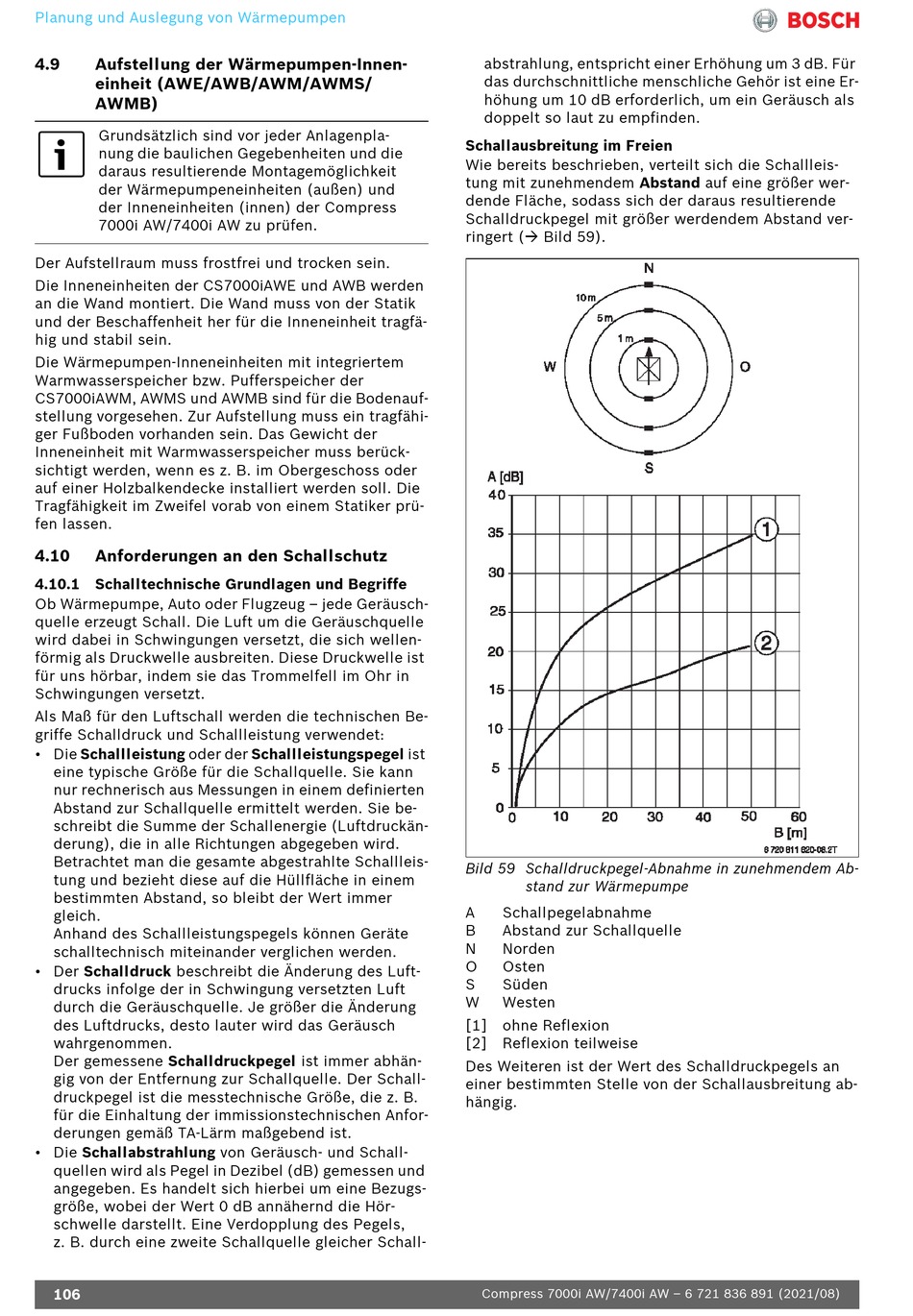

Planung und Auslegung von Wärmepumpen
4.9 Aufstellung der Wärmepumpen-Innen-
einheit (AWE/AWB/AWM/AWMS/
AWMB)
Grundsätzlich sind vor jeder Anlagenpla-
nung die baulichen Gegebenheiten und die
daraus resultierende Montagemöglichkeit
der Wärmepumpeneinheiten (außen) und
der Inneneinheiten (innen) der Compress
7000i AW/7400i AW zu prüfen.
Der Aufstellraum muss frostfrei und trocken sein.
Die Inneneinheiten der CS7000iAWE und AWB werden
an die Wand montiert. Die Wand muss von der Statik
und der Beschaffenheit her für die Inneneinheit tragfä-
hig und stabil sein.
Die Wärmepumpen-Inneneinheiten mit integriertem
Warmwasserspeicher bzw. Pufferspeicher der
CS7000iAWM, AWMS und AWMB sind für die Bodenauf-
stellung vorgesehen. Zur Aufstellung muss ein tragfähi-
ger Fußboden vorhanden sein. Das Gewicht der
Inneneinheit mit Warmwasserspeicher muss berück-
sichtigt werden, wenn es z. B. im Obergeschoss oder
auf einer Holzbalkendecke installiert werden soll. Die
Tragfähigkeit im Zweifel vorab von einem Statiker prü-
fen lassen.
4.10

Anforderungen an den Schallschutz

4.10.1 Schalltechnische Grundlagen und Begriffe
Ob Wärmepumpe, Auto oder Flugzeug – jede Geräusch-
quelle erzeugt Schall. Die Luft um die Geräuschquelle
wird dabei in Schwingungen versetzt, die sich wellen-
förmig als Druckwelle ausbreiten. Diese Druckwelle ist
für uns hörbar, indem sie das Trommelfell im Ohr in
Schwingungen versetzt.
Als Maß für den Luftschall werden die technischen Be-
griffe Schalldruck und Schallleistung verwendet:
• Die Schallleistung oder der Schallleistungspegel ist
eine typische Größe für die Schallquelle. Sie kann
nur rechnerisch aus Messungen in einem definierten
Abstand zur Schallquelle ermittelt werden. Sie be-
schreibt die Summe der Schallenergie (Luftdruckän-
derung), die in alle Richtungen abgegeben wird.
Betrachtet man die gesamte abgestrahlte Schallleis-
tung und bezieht diese auf die Hüllfläche in einem
bestimmten Abstand, so bleibt der Wert immer
gleich.
Anhand des Schallleistungspegels können Geräte
schalltechnisch miteinander verglichen werden.
• Der Schalldruck beschreibt die Änderung des Luft-
drucks infolge der in Schwingung versetzten Luft
durch die Geräuschquelle. Je größer die Änderung
des Luftdrucks, desto lauter wird das Geräusch
wahrgenommen.
Der gemessene Schalldruckpegel ist immer abhän-
gig von der Entfernung zur Schallquelle. Der Schall-
druckpegel ist die messtechnische Größe, die z. B.
für die Einhaltung der immissionstechnischen Anfor-
derungen gemäß TA-Lärm maßgebend ist.
• Die Schallabstrahlung von Geräusch- und Schall-
quellen wird als Pegel in Dezibel (dB) gemessen und
angegeben. Es handelt sich hierbei um eine Bezugs-
größe, wobei der Wert 0 dB annähernd die Hör-
schwelle darstellt. Eine Verdopplung des Pegels,
z. B. durch eine zweite Schallquelle gleicher Schall-
106
abstrahlung, entspricht einer Erhöhung um 3 dB. Für
das durchschnittliche menschliche Gehör ist eine Er-
höhung um 10 dB erforderlich, um ein Geräusch als
doppelt so laut zu empfinden.
Schallausbreitung im Freien
Wie bereits beschrieben, verteilt sich die Schallleis-
tung mit zunehmendem Abstand auf eine größer wer-
dende Fläche, sodass sich der daraus resultierende
Schalldruckpegel mit größer werdendem Abstand ver-
ringert ( Bild 59).
Bild 59 Schalldruckpegel-Abnahme in zunehmendem Ab-
stand zur Wärmepumpe
A Schallpegelabnahme
B Abstand zur Schallquelle
N Norden
O Osten
S Süden
W Westen
[1] ohne Reflexion
[2] Reflexion teilweise
Des Weiteren ist der Wert des Schalldruckpegels an
einer bestimmten Stelle von der Schallausbreitung ab-
hängig.
