Bosch Compress 7000i AW Planungsunterlage Seite 155

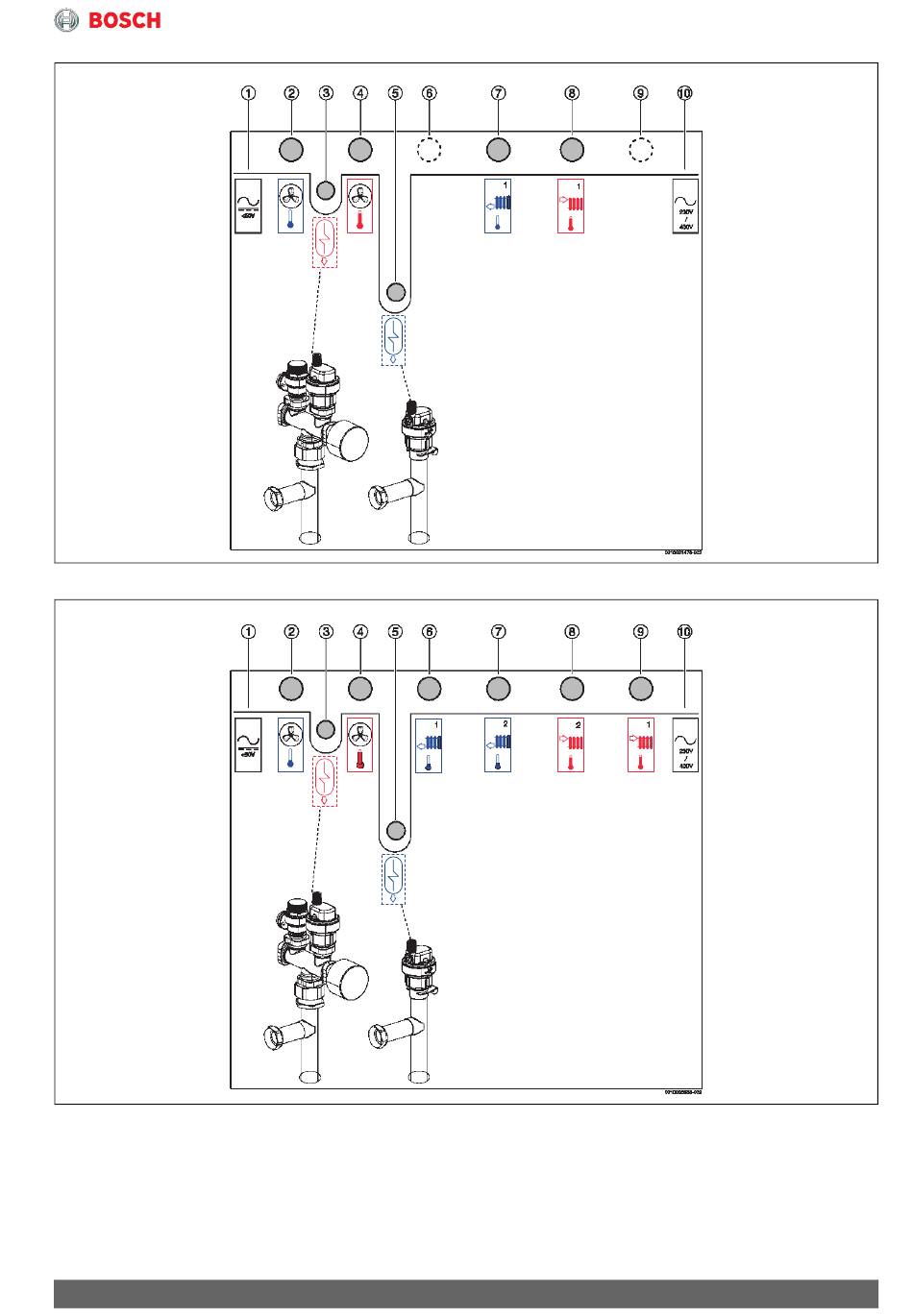

Bild 125 Anschlüsse der Inneneinheit mit ungemischtem Heizkreis
Bild 126 Anschlüsse der Inneneinheit mit zwei Heizkreisen (1 gemischter, 1 ungemischter)
Legende zu Bild 125 und Bild 126:
[1] Kabeleinführung (EMS-BUS und Fühler)
[2] Ausgang Wärmeträgermedium (zur Wärmepumpe)
[3] Vorlauf zum WW-Speicher
[4] Eingang Wärmeträgermedium (von der Wärme-
pumpe)
[5] Rücklauf vom WW-Speicher
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Komponenten der Wärmepumpenanlage
[6] Rücklauf von Heizkreis 1
[7] Rücklauf von Heizkreis 2
[8] Vorlauf zu Heizkreis 2
[9] Vorlauf zu Heizkreis 1
[10] Kabeleinführung (3~, 400V Netzspannung)
