Elektrischer Anschluss
6.3.2 1-phasige Wärmepumpe und externer Zuheizer (Heizstab)

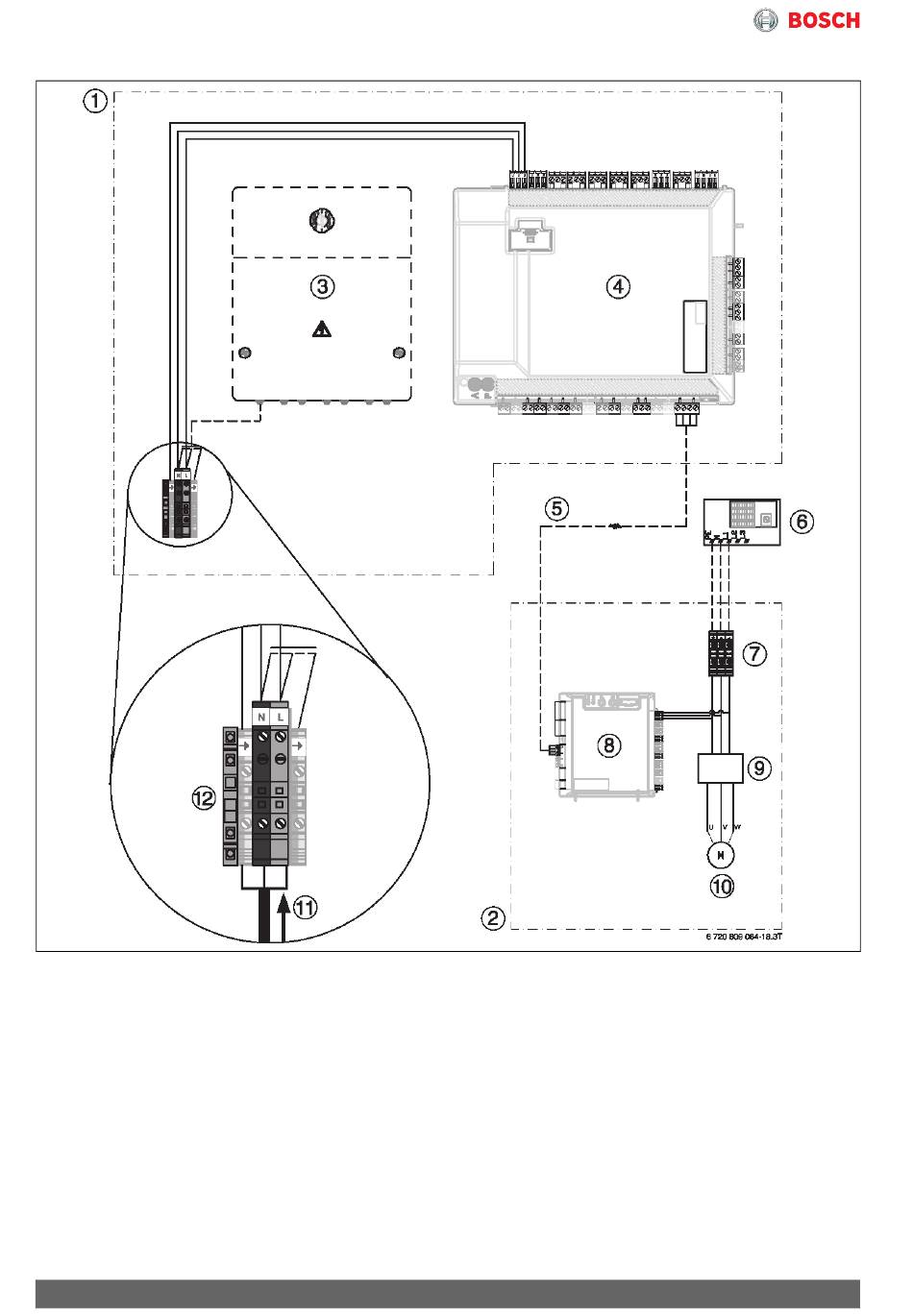

Bild 155 Wärmepumpen-Inneneinheit mit externem Zuheizer – Überblick
[1] Wärmepumpen-Inneneinheit
[2] Wärmepumpe
[3] Zubehörmodule
[4] Installationsmodul
[5] 12 V DC und CAN-BUS
[6] Sicherungskasten (Spannungsversorgung 230 V
~1N)
[7] Netzspannung 230 V ~1N (Wärmepumpe)
[8] I/O-Modul der Wärmepumpe
[9] Inverter
[10] Kompressor
[11] Netzspannung 230 V ~ 1N
[12] Anschlussklemmen
