Inhaltszusammenfassung für Bosch Compress 7000iAW IR

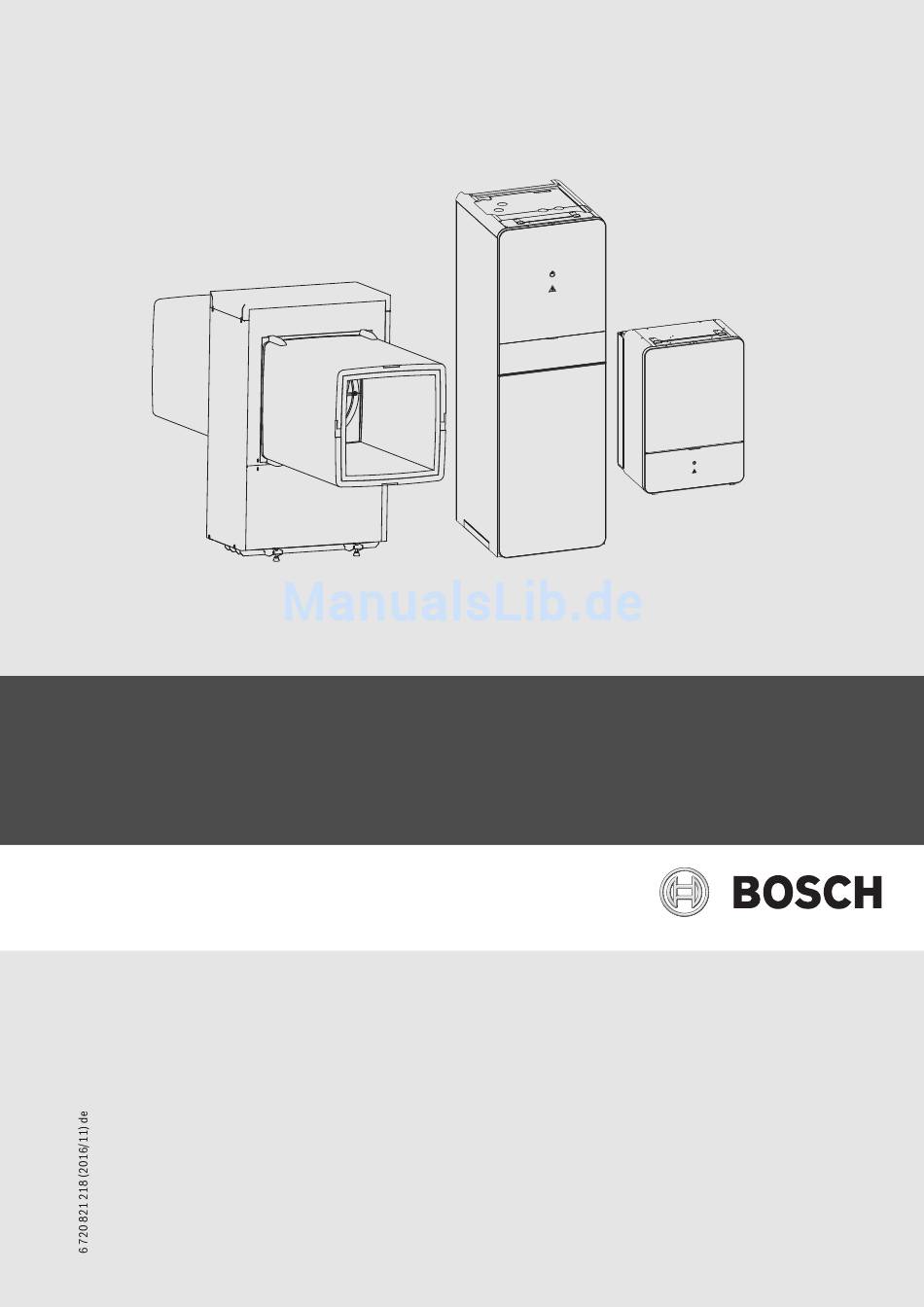

- Seite 1 6 720 821 218-01.1I Luft-Wasser-Wärmepumpe Compress 7000iAW IR 230 V 1N~/400 V 3N~ Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Schaltplan für Umformer, 1-/3-phasig ... . . 28 Schaltplan für I/O-Modulkarte ....29 Seitenbleche und Deckel an der Wärmepumpe montieren 30 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 3: Symbolerklärung Und Sicherheitshinweise
▶ Darauf hinweisen, dass Umbau oder Instandsetzungen nur von ei- nem zugelassenen Fachbetrieb ausgeführt werden dürfen. ▶ Auf die Notwendigkeit von Inspektion und Wartung für den sicheren und umweltverträglichen Betrieb hinweisen. ▶ Installations- und Bedienungsanleitungen zur Aufbewahrung an den Betreiber übergeben. Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 4: Lieferumfang
4 | Lieferumfang Lieferumfang 6 720 819 189-34.2I Bild 1 Lieferumfang Wärmepumpe Stellfüße Temperaturfühler TL2 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 5: Allgemeines
Die Wärmepumpe nicht bei Temperaturen unter – 20 °C la- geführte Regelung mit Raumtemperaturaufschaltung). Alle Zonenventile des Referenzraumes müssen vollständig geöffnet sein. Unter Umstän- gern. Die Wärmepumpe kann an den Gurtgriffen getragen werden. Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 6: Funktionsprinzip
Enteisung ist vom Grad der Vereisung und der aktuellen Außentem- peratur abhängig. Technische Daten Betriebsbereich für Luft-Wärmepumpe ohne Zuheizer T0[°C] T1[°C] 6 720 809 169-07.5I Bild 2 Wärmepumpe ohne Zuheizer [T0] Vorlauftemperatur [T1] Außentemperatur 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 7: Einphasige Wärmepumpe
5) Schallleistungspegel gemäß EN12102 (mit 2m Luftkanal) 6) GWP = 2088 7) Ohne Stellfüße Die Länge des Luftkanals beeinflusst die Wärmepum- penleistung ( Tab. 5). Den Luftkanal so kurz wie mög- lich ausführen. Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 8: Dreiphasige Wärmepumpe
5) Schallleistungspegel gemäß EN12102 (mit 2m Luftkanal) 6) GWP = 2088 7) Ohne Stellfüße Die Länge des Luftkanals beeinflusst die Wärmepum- penleistung ( Tab. 5). Den Luftkanal so kurz wie mög- lich ausführen. 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 9: Kältekreis
Temperaturfühler Kompressor [TR3] Temperaturfühler Kondensatorrücklauf (Flüssigkeit), Heizbe- trieb [TR4] Temperaturfühler Verdampferrücklauf (Flüssigkeit), Kühlbe- trieb [TR5] Temperaturfühler Sauggas [TR6] Temperaturfühler Heißgas [VR0] Elektronisches Expansionsventil 1 (Kondensator) [VR1] Elektronisches Expansionsventil 2 (Verdampfer) [VR4] 4-Wege-Ventil Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 10: Komponenten Der Wärmepumpe
10 | Technische Daten Komponenten der Wärmepumpe 6 720 819 189-28.1I Bild 4 Komponenten der Wärmepumpe Elektronisches Expansionsventil VR0 Elektronisches Expansionsventil VR1 4-Wege-Ventil Druckwächter/Druckfühler Kompressor Umformer Luftkanal Beschreibung für alle Größen gültig. 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 11: Abmessungen Und Rohranschlüsse
Abmessungen und Rohranschlüsse | 11 Abmessungen und Rohranschlüsse Abmessungen der Wärmepumpenmodelle 7-9 6 720 819 189-26.1I Bild 5 Abmessungen und Anschlüsse der Wärmepumpenmodelle 7-9, Rückseite Compress 7000iAW IR 6 720 821 218 (2016/11) - Seite 12 12 | Abmessungen und Rohranschlüsse 6 720 819 189-27.1I Bild 6 Abmessungen der Wärmepumpenmodelle 7-9, Draufsicht Gebläse Schaltkasten 6 720 821 218 (2016/11) Compress 7000iAW IR...
-
Seite 13: Abmessungen Der Wärmepumpenmodelle 11, 14
Abmessungen und Rohranschlüsse | 13 Abmessungen der Wärmepumpenmodelle 13-17 1115 6 720 819 189-33.1I Bild 7 Abmessungen und Anschlüsse der Wärmepumpenmodelle 13-17, Rückseite Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 14: Aufstellhinweise
Kondensatablauf und die Funktionsweise beeinträch- tigt. ▶ Sicherstellen, dass die Neigung der Wärmepumpe in Quer- und Längsrichtung nicht mehr als 1% beträgt. VORSICHT: Einklemm- oder Verletzungsgefahr! Die Wärmepumpe kann kippen, wenn sie nicht richtig befestigen wird. 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 15: Wärmepumpe Auf Gestell Montieren
Als Zubehör zur Wärmepumpe ist ein Gestell erhältlich. Zur Montage der Wärmepumpe auf dem Gestell ( Abb. 9): ▶ Die Wärmepumpe auf das Gestell heben. ▶ Die Wärmepumpe mit den beiliegenden Schrauben und Muttern am Gestell anschrauben Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 16: Luftkanal
7 0 0 7 0 0 7 0 0 7 4 0 6 720 644 794-02.1T Bild 10 Luftkanäle des Systems Luftkanal 700 (alle Maße in mm) Winkelbogen Luftkanal 1000 mm Luftkanal 450 mm 6 720 821 218 (2016/11) Compress 7000iAW IR... - Seite 17 Wanddurchführung Wetter- / Regenschutzgitter Maschendrahtgitter Verblendrahmen 7 7 0 9 0 0 1 4 7 6 720 644 807-09.1T Bild 12 Luftkanäle des Systems Luftkanal 900 (alle Maße in mm) Winkelbogen Luftkanal Compress 7000iAW IR 6 720 821 218 (2016/11)
-
Seite 18: Aufstellraum
Aufstellraum eine Temperatur von 25°C bzw. eine Luftfeuchtigkeit Bevor es mit den beiliegenden Schrauben an dem Einbaurahmen der von 50% nicht übersteigen. Wanddurchführung befestigt wird, muss das Maschendrahtgitter Untergrund eingesetzt werden. • Der Untergrund muss gerade und tragfähig sein. 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 19: Wärmepumpe Aufstellen
Bild 17 Weiteres Steckelement anstecken ▶ Das Gestell der Wärmepumpe kann mit Hilfe der Stellschrauben aus- gerichtet werden. Die Wärmepumpe muss waagerecht stehen. ▶ Zusammengesteckte Steckelemente um 90° drehen. ▶ Kontermuttern [2] anziehen. Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 20: Luftkanäle Montieren
▶ Luftkanäle analog zur Wanddurchführung zusammenstecken ( Kapitel 5.7.1, Seite 19). 6 720 644 795-25.1T Bild 20 Spanplatten in Wanddurchführung einsetzen ▶ Wanddurchführung in das Mauerwerk einsetzen. In der Rohbauphase durch Einmauern: 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 21: Luftkanal An Der Wärmepumpe Befestigen
Um den Luftkanal an der Luftaustrittsseite der Wärmepumpe zu befesti- gen: ▶ Wie bei der Befestigung des Luftkanals an der Lufteintrittsseite der Wärmepumpe vorgehen. Zusätzliche Verlängerungen der Luftkanäle müssen mit geeigneten Maßnahmen an der Decke befestigt werden. Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 22: Quellband Montieren
▶ Den Temperaturfühler waagerecht ganz in den Luftkanal einführen und an der Luftkanalwand festschrauben. Unbedingt die Schrauben festziehen, mit denen der Tauchfühler in der Halterung befestigt ist. 6 720 644 794-33.1T Bild 28 Einbaurahmen befestigen 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 23: Rohranschlüsse
Delta Wärmeträger (K) Nenndurchfluss (m³/h) Restförderhöhe (m) Wärmepumpe (kW) 1,22 5,81 1,55 4,49 2,27 3,47 2,95 1,02 Tab. 8 Delta-t, Nenndurchfluss und Restförderhöhe bei Anschluss der Wärmepumpe an die Inneneinheiten mit integriertem elektrischem Zuheizer Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 24: Vorschriften
Steinbildung in geschlossenen Warmwasserheizungsanlagen bis nahmen ergriffen werden, z. B. die Installation eines Filters und eines 100 °C Entlüfters. – ÖNORM H 5195-2 Verhütung von Frostschäden in geschlossenen Heizungsanlagen • Schweiz: kantonale und örtliche Vorschriften 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 25: Anschluss Der Wärmepumpe
▶ Rohr für Primärkreisausgang zur Inneneinheit anschließen ( [3], Abb. 32). ▶ Anschlüsse der Primärkreisrohre mit einem Anzugsmoment von 120 Nm anziehen. Die Kraft nach unten richten (siehe Abb. 33) um eine seitliche Belastung des Kondensators zu vermeiden. Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 26: Elektrischer Anschluss
(TP) 2 x 2 x 0,75 (oder gleichwertig) geeignet. Alternativ können Twis- ted-Pair-Kabel mit einem Mindestquerschnitt von 0,75 mm verwendet werden. Dabei den Schirm nur einseitig und gegen das Gehäuse erden. Die maximale Kabellänge beträgt 30 m. 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 27: Anschluss Der Wärmepumpe
Bild 36 Kabelkanäle auf der Wärmepumpenrückseite Kabelkanal für Netzspannung Kabelkanal für CAN-BUS 6 720 809 169-11.4I Bild 37 Kabelkanäle am Anschlusskasten der Wärmepumpe Kabelkanal für CAN-BUS Kabelkanal für Netzspannung 3-phasig Wärmepumpe 13-17 kW 1-phasig Wärmepumpe 7-9 kW Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 28: Schaltplan Für Umformer, 1-/3-Phasig
Bild 38 Spannungsversorgung für Umformer Netzspannung 230 V ~1N (7-9 kW) Umformer MOD-BUS zur I/O-Modulkarte ( [2] Abb. 39) Spannungsversorgung der I/O-Modulkarte ( [1] Abb. 39) Netzspannung 400 V ~3N (13-17 kW) [ER1] Kompressor [MR1]Hochdruckpressostat 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 29: Schaltplan Für I/O-Modulkarte
9kW 1N~, P=4 HP 13kW 3N~, P=5 HP 17kW 3N~, P=6 HP 13kW [TR4] Temperaturfühler Verdampferrücklauf (Kühlbetrieb) [TR5] Temperaturfühler Sauggas [TR6] Temperaturfühler Heißgas [VR0] Elektronisches Expansionsventil 1 [VR1] Elektronisches Expansionsventil 2 [EA0] Heizer für Auffangwanne [EA1] Heizkabel ((Zubehör bei Aussenaufstellung) [F50] Sicherung, 6,3 A Compress 7000iAW IR 6 720 821 218 (2016/11) -
Seite 30: Seitenbleche Und Deckel An Der Wärmepumpe Montieren
30 | Seitenbleche und Deckel an der Wärmepumpe montieren Seitenbleche und Deckel an der Wärmepumpe montieren 6720819189-35.2I 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 31: Inspektion
Umweltschutz | 31 Eingriffe am Kältemittelkreis dürfen nur von entspre- Umweltschutz chenden Fachleuten ausgeführt werden. Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz ▶ Nur Originalersatzteile verwenden! werden strikt eingehalten. -
Seite 32: Verdampfer
Sie in der Bedienungsanleitung des Geräts. Hinweis für den Installateur: Wenn Sie Kältemittel nach- füllen, tragen Sie bitte die zusätzliche Füllmenge sowie die Gesamtmenge des Kältemittels in die Tabelle „Anga- ben zum Kältemittel “ der Bedienungsanleitung ein. 6 720 821 218 (2016/11) Compress 7000iAW IR... -
Seite 33: Aufstellungspläne
Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die Luftkanäle einkürzen. Dies hat eine erheb- liche Erhöhung des Schalldruckpegels zur Folge! =300+468+810/2-55 (Maßangabe ohne zusätzlichen Luftkanal; 2a) =(810-700)/2 =500+927+200 =300+468+810-55 (Maßangabe ohne zusätzlichen Luftkanal; 2a) Tab. 12 Compress 7000iAW IR 6 720 821 218 (2016/11) - Seite 34 Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die Luftkanäle einkürzen. Dies hat eine erheb- liche Erhöhung des Schalldruckpegels zur Folge! =468+405+405-2x55 (Maßangabe ohne zusätzlichen Luftkanal; 2a) =468+810+810-2x55 (Maßangabe ohne zusätzlichen Luftkanal; 2a) Tab. 13 6 720 821 218 (2016/11) Compress 7000iAW IR...
- Seite 35 Elektronische Steuereinheit Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die Luftkanäle einkürzen. Dies hat eine erheb- liche Erhöhung des Schalldruckpegels zur Folge! =405+450+468+450+405-2x55 =810+450+468+450+810-2x55 Tab. 14 Compress 7000iAW IR 6 720 821 218 (2016/11)
-
Seite 36: Kanalpläne Für Luftkanalsystem Lgl 900
Elektronische Steuereinheit Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die Luftkanäle einkürzen. Dies hat eine erheb- liche Erhöhung des Schalldruckpegels zur Folge! =300+538+1010/2+92 =500+1115+200 =300+538+1010+92 Tab. 15 6 720 821 218 (2016/11) Compress 7000iAW IR... - Seite 37 Bauseits: Lichtschacht mit Wasserablauf min. freier Querschnitt 0,75 m Elektronische Steuereinheit Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die Luftkanäle einkürzen. Dies hat eine erheb- liche Erhöhung des Schalldruckpegels zur Folge! =4430-1010 Tab. 16 Compress 7000iAW IR 6 720 821 218 (2016/11)
- Seite 38 Lufttechnische Trennung: Tiefe 1000 mm; Höhe ... bei Lichtschachtmontage 1000 mm ... über Erdgleiche 1700 mm, 300 mm über Wetter- schutzgitter Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die Luftkanäle einkürzen. Dies hat eine er- hebliche Erhöhung des Schalldruckpegels zur Folge! =538+505+505+92x2 =538+1010+1010+92x2 Tab. 17 6 720 821 218 (2016/11) Compress 7000iAW IR...
- Seite 39 | 39 Notizen Compress 7000iAW IR 6 720 821 218 (2016/11)
- Seite 40 Deutschland Bosch Thermotechnik GmbH Junkerstraße 20 - 24 D-73249 Wernau www.junkers.com Österreich Robert Bosch AG Geschäftsbereich Thermotechnik Göllnergasse 15 - 17 A-1030 Wien Tel.: 0810/2000 313 www.junkers.at Kundendienstannahme verkauf.junkers@at.bosch.com Luxemburg Bosch Thermotechnik GmbH Junkersstraße 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
