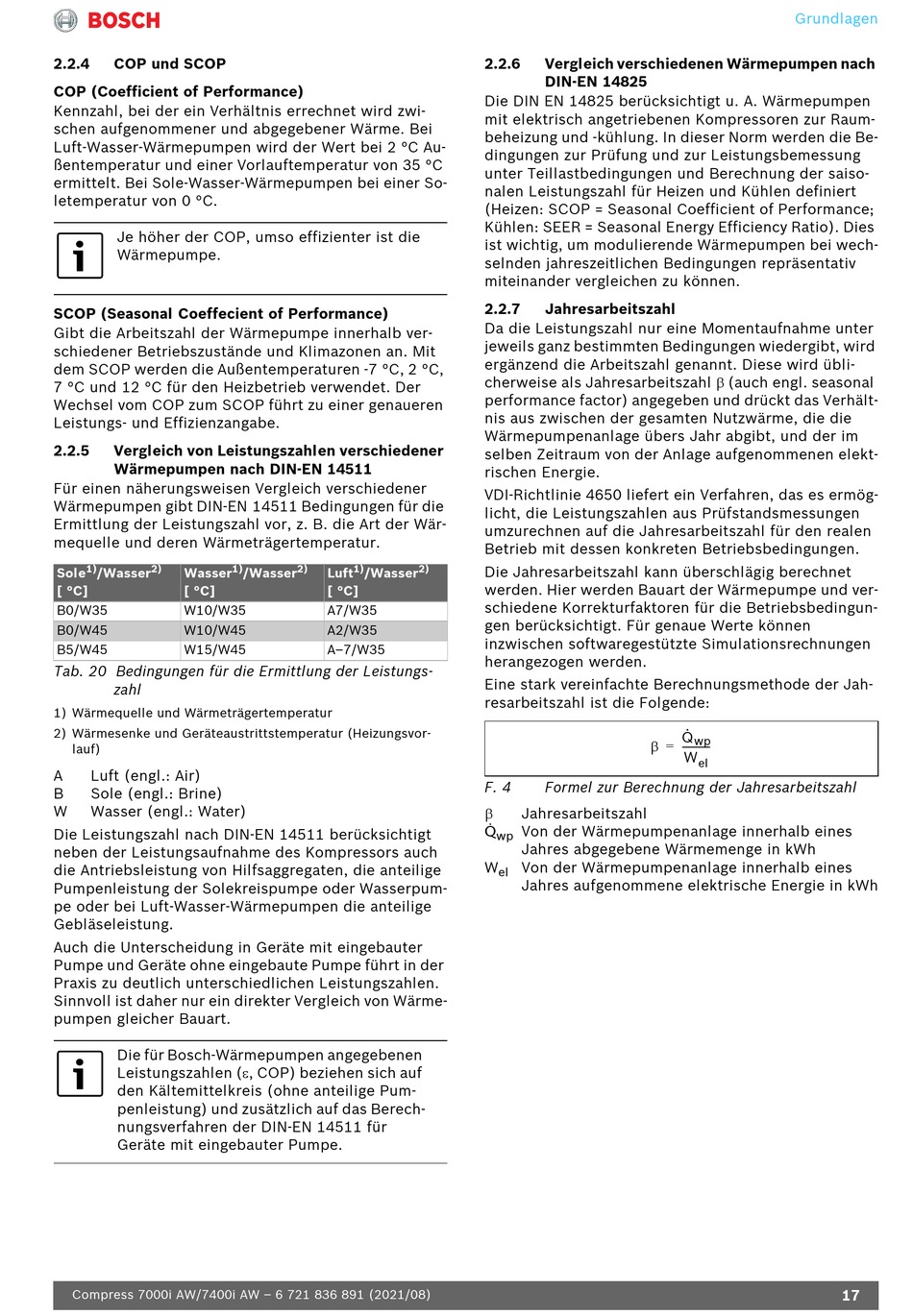

2.2.4

COP und SCOP

COP (Coefficient of Performance)
Kennzahl, bei der ein Verhältnis errechnet wird zwi-
schen aufgenommener und abgegebener Wärme. Bei
Luft-Wasser-Wärmepumpen wird der Wert bei 2 °C Au-
ßentemperatur und einer Vorlauftemperatur von 35 °C
ermittelt. Bei Sole-Wasser-Wärmepumpen bei einer So-
letemperatur von 0 °C.
Je höher der COP, umso effizienter ist die
Wärmepumpe.
SCOP (Seasonal Coeffecient of Performance)
Gibt die Arbeitszahl der Wärmepumpe innerhalb ver-
schiedener Betriebszustände und Klimazonen an. Mit
dem SCOP werden die Außentemperaturen -7 °C, 2 °C,
7 °C und 12 °C für den Heizbetrieb verwendet. Der
Wechsel vom COP zum SCOP führt zu einer genaueren
Leistungs- und Effizienzangabe.
2.2.5 Vergleich von Leistungszahlen verschiedener
Wärmepumpen nach DIN-EN 14511
Für einen näherungsweisen Vergleich verschiedener
Wärmepumpen gibt DIN-EN 14511 Bedingungen für die
Ermittlung der Leistungszahl vor, z. B. die Art der Wär-
mequelle und deren Wärmeträgertemperatur.
1) 2)
Sole /Wasser Wasser
[ °C] [ °C]
B0/W35 W10/W35
B0/W45 W10/W45
B5/W45 W15/W45
Tab. 20 Bedingungen für die Ermittlung der Leistungs-
zahl
1) Wärmequelle und Wärmeträgertemperatur
2) Wärmesenke und Geräteaustrittstemperatur (Heizungsvor-
lauf)
A Luft (engl.: Air)
B Sole (engl.: Brine)
W Wasser (engl.: Water)
Die Leistungszahl nach DIN-EN 14511 berücksichtigt
neben der Leistungsaufnahme des Kompressors auch
die Antriebsleistung von Hilfsaggregaten, die anteilige
Pumpenleistung der Solekreispumpe oder Wasserpum-
pe oder bei Luft-Wasser-Wärmepumpen die anteilige
Gebläseleistung.
Auch die Unterscheidung in Geräte mit eingebauter
Pumpe und Geräte ohne eingebaute Pumpe führt in der
Praxis zu deutlich unterschiedlichen Leistungszahlen.
Sinnvoll ist daher nur ein direkter Vergleich von Wärme-
pumpen gleicher Bauart.
Die für Bosch-Wärmepumpen angegebenen
Leistungszahlen (, COP) beziehen sich auf
den Kältemittelkreis (ohne anteilige Pum-
penleistung) und zusätzlich auf das Berech-
nungsverfahren der DIN-EN 14511 für
Geräte mit eingebauter Pumpe.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
1) 2) 1)
/Wasser Luft /Wasser
[ °C]
A7/W35
A2/W35
A–7/W35
2.2.6 Vergleich verschiedenen Wärmepumpen nach
DIN-EN 14825
Die DIN EN 14825 berücksichtigt u. A. Wärmepumpen
mit elektrisch angetriebenen Kompressoren zur Raum-
beheizung und -kühlung. In dieser Norm werden die Be-
dingungen zur Prüfung und zur Leistungsbemessung
unter Teillastbedingungen und Berechnung der saiso-
nalen Leistungszahl für Heizen und Kühlen definiert
(Heizen: SCOP = Seasonal Coefficient of Performance;
Kühlen: SEER = Seasonal Energy Efficiency Ratio). Dies
ist wichtig, um modulierende Wärmepumpen bei wech-
selnden jahreszeitlichen Bedingungen repräsentativ
miteinander vergleichen zu können.
2.2.7 Jahresarbeitszahl
Da die Leistungszahl nur eine Momentaufnahme unter
jeweils ganz bestimmten Bedingungen wiedergibt, wird
ergänzend die Arbeitszahl genannt. Diese wird übli-
cherweise als Jahresarbeitszahl  (auch engl. seasonal
performance factor) angegeben und drückt das Verhält-
nis aus zwischen der gesamten Nutzwärme, die die
Wärmepumpenanlage übers Jahr abgibt, und der im
selben Zeitraum von der Anlage aufgenommenen elekt-
rischen Energie.
VDI-Richtlinie 4650 liefert ein Verfahren, das es ermög-
licht, die Leistungszahlen aus Prüfstandsmessungen
umzurechnen auf die Jahresarbeitszahl für den realen
Betrieb mit dessen konkreten Betriebsbedingungen.
2)
Die Jahresarbeitszahl kann überschlägig berechnet
werden. Hier werden Bauart der Wärmepumpe und ver-
schiedene Korrekturfaktoren für die Betriebsbedingun-
gen berücksichtigt. Für genaue Werte können
inzwischen softwaregestützte Simulationsrechnungen
herangezogen werden.
Eine stark vereinfachte Berechnungsmethode der Jah-
resarbeitszahl ist die Folgende:
F. 4 Formel zur Berechnung der Jahresarbeitszahl

Jahresarbeitszahl
Q
Von der Wärmepumpenanlage innerhalb eines
wp
Jahres abgegebene Wärmemenge in kWh
W Von der Wärmepumpenanlage innerhalb eines
el
Jahres aufgenommene elektrische Energie in kWh
Grundlagen
·
Q
 wp
=
--------------
W
el
17
