4.6 Schwimmbadbeheizung
Zur Übertragung der Leistung der Wärmepumpe sind
folgende Bauteile erforderlich:
• Plattenwärmetauscher:
Die Übertragungsleistung des Plattenwärmetau-
schers muss auf die Wärmeleistung und die maxima-
le Vorlauftemperatur der Wärmepumpe angepasst
werden. Die Tauscherfläche benötigt circa das 5-fa-
che bis 7-fache gegenüber einer Kesselanlage mit ei-
ner Auslegungstemperatur von 90 °C
Vorlauftemperatur. Die Auslegung des Wärmetau-
schers für das Schwimmbad muss an die Leistung
und den Volumenstrom der Wärmepumpe angepasst
werden. Wir empfehlen eine Temperaturspreizung
im Schwimmbad-Wärmetauscher von max. 10 K.
• EMS 2 Poolmodul MP 100:
Über dieses Modul kann eine Schwimmbaderwär-
mung geregelt werden.
• Thermostat Schwimmbad:
Über ein Schwimmbadthermostat erfolgt die Anfor-
derung an die Wärmepumpe
• Schwimmbadfilter
• Filterpumpe
• Schwimmbadladepumpe
Der Anschluss des Plattenwärmetauschers erfolgt par-
allel zum Heizkreis und der Warmwasserbereitung. Das
Thermostat sorgt für die Einschaltung der Schwimm-
badladepumpe und der Filteranlage des Schwimmbe-
ckens. Es muss sichergestellt werden, dass während
einer Wärmeanforderung des Schwimmbeckens die Se-
kundärkreispumpe des Schwimmbadkreises läuft, da-
mit die erzeugte Energie übertragen werden kann.
Weiterhin darf während der Aufheizphase keine Rück-
spülung des Filters erfolgen. Deshalb muss die Rück-
spülung verriegelt werden können.
Bei der Dimensionierung der Rohrleitungen
auf der Primärseite muss der Druckverlust
des Schwimmbad-Wärmetauschers beach-
tet werden.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Planung und Auslegung von Wärmepumpen

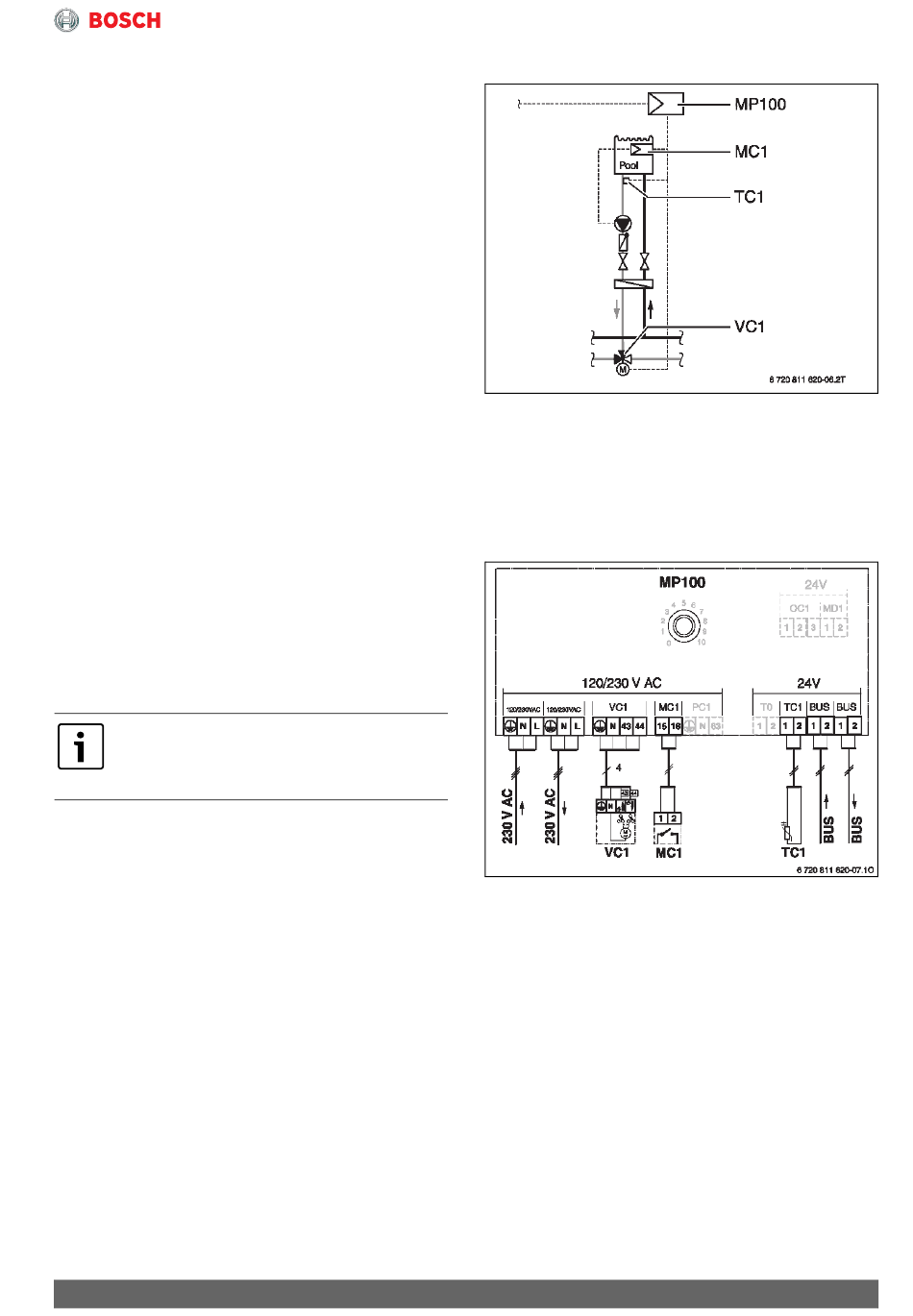

Bild 35 Beispieldarstellung für eine Schwimmbadanlage
Legende zu Bild 35 und 36:
M Mischermotor
MC1 Schaltkontakt Schwimmbad-Modul
MP 100 Schwimmbad-Modul
Pool Schwimmbad
TC1 Schwimmbad-Temperaturfühler
VC1 Schwimmbad-Umschaltventil
Bild 36 Elektrische Verdrahtung einer Schwimmbad-
anlage
