Planung und Auslegung von Wärmepumpen
4.8.3 Aufbau des Fundaments mit Drainage
Die Wärmepumpe Compress 7000i AW/7400i AW wird
auf einem stabilen Untergrund, z. B. einem gegossenen
Fundament platziert. Das Fundament muss eine Durch-
führung für Rohre und Kabel haben. Die Rohre müssen
isoliert werden.

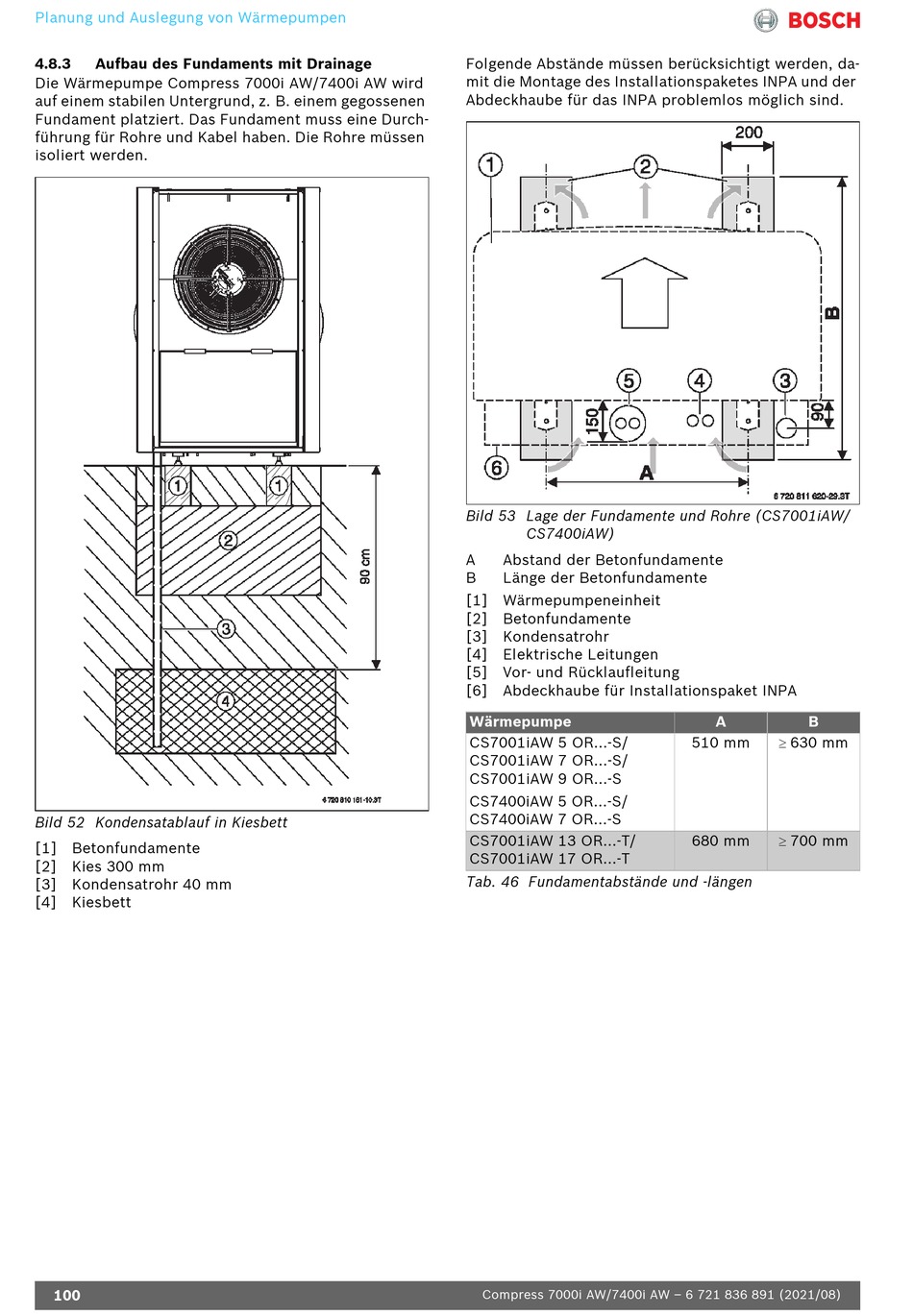

Bild 52 Kondensatablauf in Kiesbett
[1] Betonfundamente
[2] Kies 300 mm
[3] Kondensatrohr 40 mm
[4] Kiesbett
100
Folgende Abstände müssen berücksichtigt werden, da-
mit die Montage des Installationspaketes INPA und der
Abdeckhaube für das INPA problemlos möglich sind.
Bild 53 Lage der Fundamente und Rohre (CS7001iAW/
CS7400iAW)
A Abstand der Betonfundamente
B Länge der Betonfundamente
[1] Wärmepumpeneinheit
[2] Betonfundamente
[3] Kondensatrohr
[4] Elektrische Leitungen
[5] Vor- und Rücklaufleitung
[6] Abdeckhaube für Installationspaket INPA
Wärmepumpe
CS7001iAW 5 OR...-S/
CS7001iAW 7 OR...-S/
CS7001iAW 9 OR...-S
CS7400iAW 5 OR...-S/
CS7400iAW 7 OR...-S
CS7001iAW 13 OR...-T/
CS7001iAW 17 OR...-T
Tab. 46 Fundamentabstände und -längen
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
A B
 630 mm
510 mm
 700 mm
680 mm
