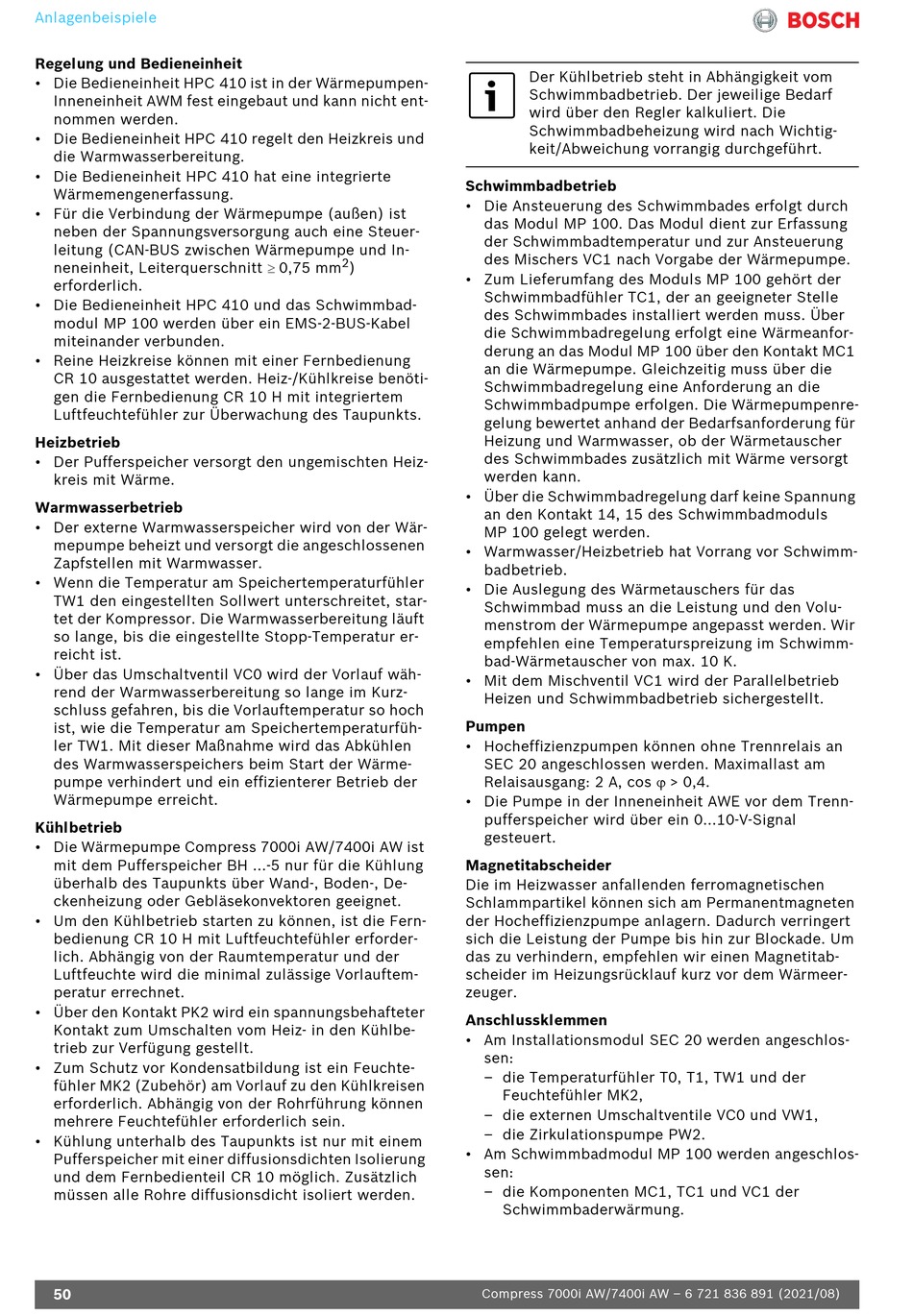

Anlagenbeispiele
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 410 ist in der Wärmepumpen-
Inneneinheit AWM fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 410 regelt den Heizkreis und
die Warmwasserbereitung.
• Die Bedieneinheit HPC 410 hat eine integrierte
Wärmemengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist
neben der Spannungsversorgung auch eine Steuer-
leitung (CAN-BUS zwischen Wärmepumpe und In-
neneinheit, Leiterquerschnitt  0,75 mm
erforderlich.
• Die Bedieneinheit HPC 410 und das Schwimmbad-
modul MP 100 werden über ein EMS-2-BUS-Kabel
miteinander verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem
Luftfeuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Der Pufferspeicher versorgt den ungemischten Heiz-
kreis mit Wärme.
Warmwasserbetrieb
• Der externe Warmwasserspeicher wird von der Wär-
mepumpe beheizt und versorgt die angeschlossenen
Zapfstellen mit Warmwasser.
• Wenn die Temperatur am Speichertemperaturfühler
TW1 den eingestellten Sollwert unterschreitet, star-
tet der Kompressor. Die Warmwasserbereitung läuft
so lange, bis die eingestellte Stopp-Temperatur er-
reicht ist.
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist, wie die Temperatur am Speichertemperaturfüh-
ler TW1. Mit dieser Maßnahme wird das Abkühlen
des Warmwasserspeichers beim Start der Wärme-
pumpe verhindert und ein effizienterer Betrieb der
Wärmepumpe erreicht.
Kühlbetrieb
• Die Wärmepumpe Compress 7000i AW/7400i AW ist
mit dem Pufferspeicher BH ...-5 nur für die Kühlung
überhalb des Taupunkts über Wand-, Boden-, De-
ckenheizung oder Gebläsekonvektoren geeignet.
• Um den Kühlbetrieb starten zu können, ist die Fern-
bedienung CR 10 H mit Luftfeuchtefühler erforder-
lich. Abhängig von der Raumtemperatur und der
Luftfeuchte wird die minimal zulässige Vorlauftem-
peratur errechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbe-
trieb zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 (Zubehör) am Vorlauf zu den Kühlkreisen
erforderlich. Abhängig von der Rohrführung können
mehrere Feuchtefühler erforderlich sein.
• Kühlung unterhalb des Taupunkts ist nur mit einem
Pufferspeicher mit einer diffusionsdichten Isolierung
und dem Fernbedienteil CR 10 möglich. Zusätzlich
müssen alle Rohre diffusionsdicht isoliert werden.
50
Schwimmbadbetrieb
• Die Ansteuerung des Schwimmbades erfolgt durch
das Modul MP 100. Das Modul dient zur Erfassung
der Schwimmbadtemperatur und zur Ansteuerung
des Mischers VC1 nach Vorgabe der Wärmepumpe.
2
)
• Zum Lieferumfang des Moduls MP 100 gehört der
Schwimmbadfühler TC1, der an geeigneter Stelle
des Schwimmbades installiert werden muss. Über
die Schwimmbadregelung erfolgt eine Wärmeanfor-
derung an das Modul MP 100 über den Kontakt MC1
an die Wärmepumpe. Gleichzeitig muss über die
Schwimmbadregelung eine Anforderung an die
Schwimmbadpumpe erfolgen. Die Wärmepumpenre-
gelung bewertet anhand der Bedarfsanforderung für
Heizung und Warmwasser, ob der Wärmetauscher
des Schwimmbades zusätzlich mit Wärme versorgt
werden kann.
• Über die Schwimmbadregelung darf keine Spannung
an den Kontakt 14, 15 des Schwimmbadmoduls
MP 100 gelegt werden.
• Warmwasser/Heizbetrieb hat Vorrang vor Schwimm-
badbetrieb.
• Die Auslegung des Wärmetauschers für das
Schwimmbad muss an die Leistung und den Volu-
menstrom der Wärmepumpe angepasst werden. Wir
empfehlen eine Temperaturspreizung im Schwimm-
bad-Wärmetauscher von max. 10 K.
• Mit dem Mischventil VC1 wird der Parallelbetrieb
Heizen und Schwimmbadbetrieb sichergestellt.
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 angeschlossen werden. Maximallast am
Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWE vor dem Trenn-
pufferspeicher wird über ein 0...10-V-Signal
gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeer-
zeuger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1, TW1 und der
Feuchtefühler MK2,
– die externen Umschaltventile VC0 und VW1,
– die Zirkulationspumpe PW2.
• Am Schwimmbadmodul MP 100 werden angeschlos-
sen:
– die Komponenten MC1, TC1 und VC1 der
Schwimmbaderwärmung.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Der Kühlbetrieb steht in Abhängigkeit vom
Schwimmbadbetrieb. Der jeweilige Bedarf
wird über den Regler kalkuliert. Die
Schwimmbadbeheizung wird nach Wichtig-
keit/Abweichung vorrangig durchgeführt.
