Anlagenbeispiele
3.4 Compress 7000i AW/7400i AW, Inneneinheit AWMB, Warmwasserspeicher WH ... und
ein ungemischter Heiz-/Kühlkreis

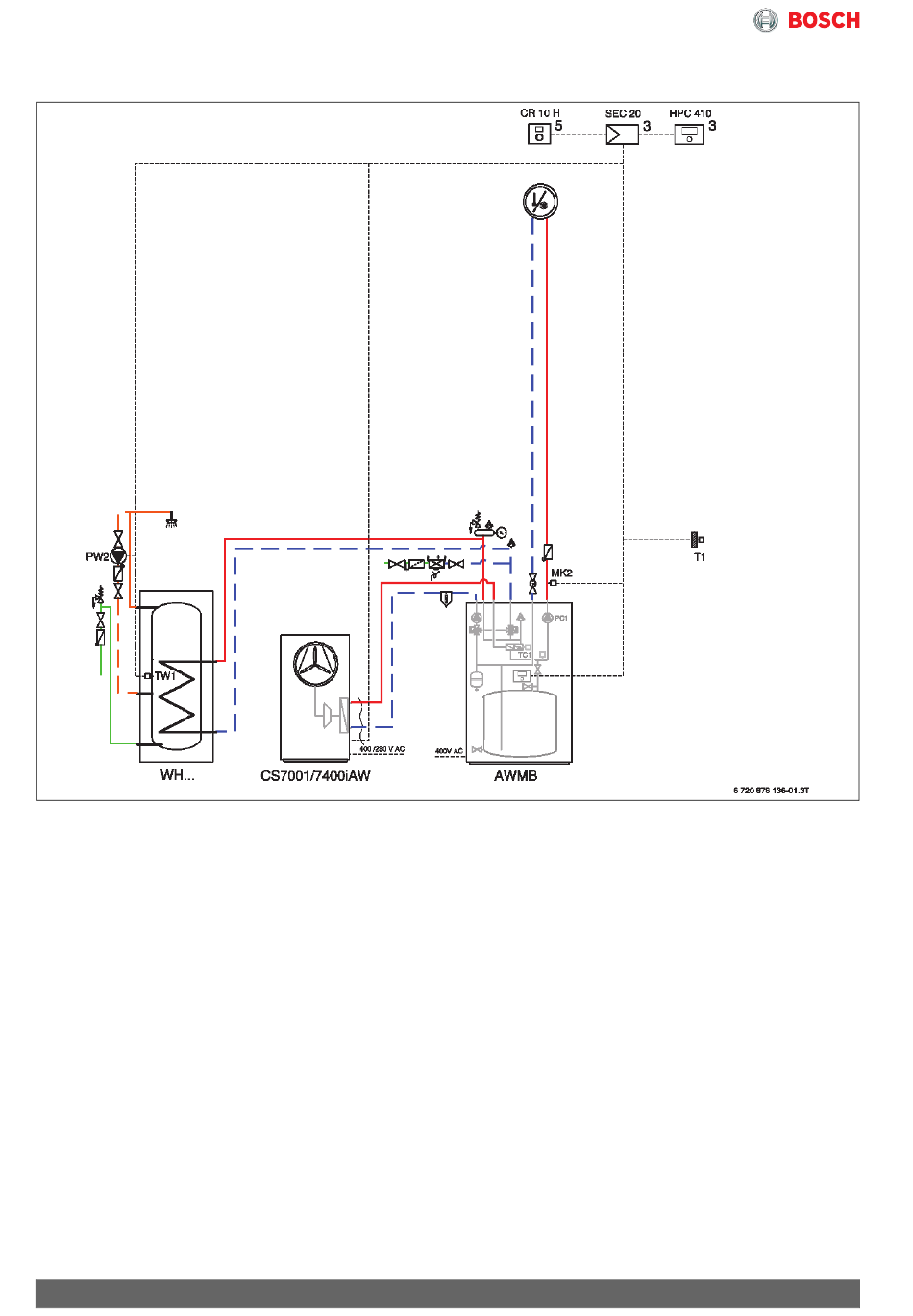

Bild 8 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[5] An der Wand
AWMB Inneneinheit mit Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MK2 Feuchtefühler
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T1 Außentemperaturfühler
TC1 Temperaturfühler im Vorlauf Wärme-
träger
TW1 Speichertemperaturfühler
WH ... Warmwasserspeicher
