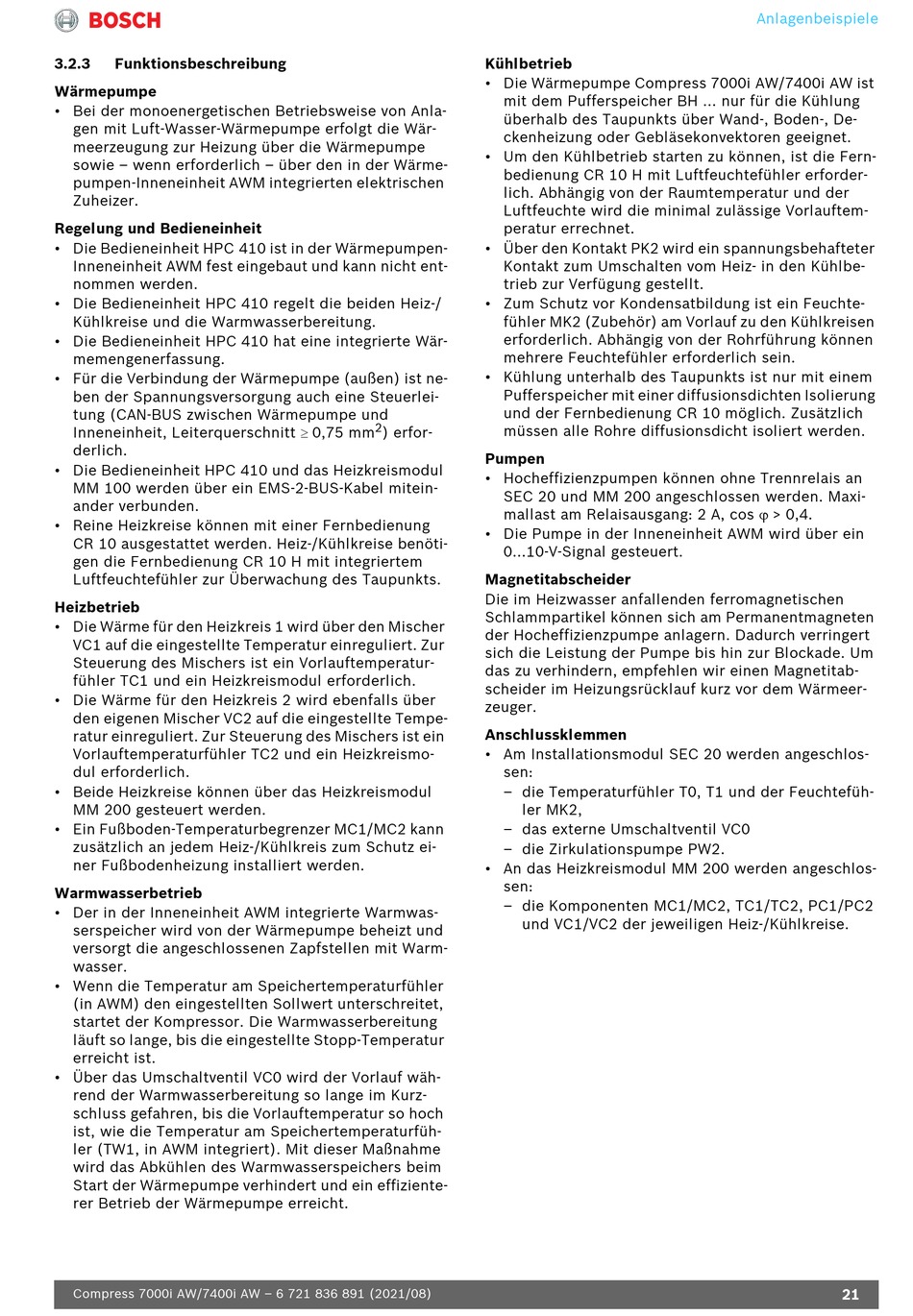

3.2.3

Funktionsbeschreibung

Wärmepumpe
• Bei der monoenergetischen Betriebsweise von Anla-
gen mit Luft-Wasser-Wärmepumpe erfolgt die Wär-
meerzeugung zur Heizung über die Wärmepumpe
sowie – wenn erforderlich – über den in der Wärme-
pumpen-Inneneinheit AWM integrierten elektrischen
Zuheizer.
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 410 ist in der Wärmepumpen-
Inneneinheit AWM fest eingebaut und kann nicht ent-
nommen werden.
• Die Bedieneinheit HPC 410 regelt die beiden Heiz-/
Kühlkreise und die Warmwasserbereitung.
• Die Bedieneinheit HPC 410 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, Leiterquerschnitt  0,75 mm
derlich.
• Die Bedieneinheit HPC 410 und das Heizkreismodul
MM 100 werden über ein EMS-2-BUS-Kabel mitein-
ander verbunden.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Heiz-/Kühlkreise benöti-
gen die Fernbedienung CR 10 H mit integriertem
Luftfeuchtefühler zur Überwachung des Taupunkts.
Heizbetrieb
• Die Wärme für den Heizkreis 1 wird über den Mischer
VC1 auf die eingestellte Temperatur einreguliert. Zur
Steuerung des Mischers ist ein Vorlauftemperatur-
fühler TC1 und ein Heizkreismodul erforderlich.
• Die Wärme für den Heizkreis 2 wird ebenfalls über
den eigenen Mischer VC2 auf die eingestellte Tempe-
ratur einreguliert. Zur Steuerung des Mischers ist ein
Vorlauftemperaturfühler TC2 und ein Heizkreismo-
dul erforderlich.
• Beide Heizkreise können über das Heizkreismodul
MM 200 gesteuert werden.
• Ein Fußboden-Temperaturbegrenzer MC1/MC2 kann
zusätzlich an jedem Heiz-/Kühlkreis zum Schutz ei-
ner Fußbodenheizung installiert werden.
Warmwasserbetrieb
• Der in der Inneneinheit AWM integrierte Warmwas-
serspeicher wird von der Wärmepumpe beheizt und
versorgt die angeschlossenen Zapfstellen mit Warm-
wasser.
• Wenn die Temperatur am Speichertemperaturfühler
(in AWM) den eingestellten Sollwert unterschreitet,
startet der Kompressor. Die Warmwasserbereitung
läuft so lange, bis die eingestellte Stopp-Temperatur
erreicht ist.
• Über das Umschaltventil VC0 wird der Vorlauf wäh-
rend der Warmwasserbereitung so lange im Kurz-
schluss gefahren, bis die Vorlauftemperatur so hoch
ist, wie die Temperatur am Speichertemperaturfüh-
ler (TW1, in AWM integriert). Mit dieser Maßnahme
wird das Abkühlen des Warmwasserspeichers beim
Start der Wärmepumpe verhindert und ein effiziente-
rer Betrieb der Wärmepumpe erreicht.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Kühlbetrieb
• Die Wärmepumpe Compress 7000i AW/7400i AW ist
mit dem Pufferspeicher BH ... nur für die Kühlung
überhalb des Taupunkts über Wand-, Boden-, De-
ckenheizung oder Gebläsekonvektoren geeignet.
• Um den Kühlbetrieb starten zu können, ist die Fern-
bedienung CR 10 H mit Luftfeuchtefühler erforder-
lich. Abhängig von der Raumtemperatur und der
Luftfeuchte wird die minimal zulässige Vorlauftem-
peratur errechnet.
• Über den Kontakt PK2 wird ein spannungsbehafteter
Kontakt zum Umschalten vom Heiz- in den Kühlbe-
trieb zur Verfügung gestellt.
• Zum Schutz vor Kondensatbildung ist ein Feuchte-
fühler MK2 (Zubehör) am Vorlauf zu den Kühlkreisen
erforderlich. Abhängig von der Rohrführung können
mehrere Feuchtefühler erforderlich sein.
• Kühlung unterhalb des Taupunkts ist nur mit einem
Pufferspeicher mit einer diffusionsdichten Isolierung
und der Fernbedienung CR 10 möglich. Zusätzlich
2
müssen alle Rohre diffusionsdicht isoliert werden.
) erfor-
Pumpen
• Hocheffizienzpumpen können ohne Trennrelais an
SEC 20 und MM 200 angeschlossen werden. Maxi-
mallast am Relaisausgang: 2 A, cos  > 0,4.
• Die Pumpe in der Inneneinheit AWM wird über ein
0...10-V-Signal gesteuert.
Magnetitabscheider
Die im Heizwasser anfallenden ferromagnetischen
Schlammpartikel können sich am Permanentmagneten
der Hocheffizienzpumpe anlagern. Dadurch verringert
sich die Leistung der Pumpe bis hin zur Blockade. Um
das zu verhindern, empfehlen wir einen Magnetitab-
scheider im Heizungsrücklauf kurz vor dem Wärmeer-
zeuger.
Anschlussklemmen
• Am Installationsmodul SEC 20 werden angeschlos-
sen:
– die Temperaturfühler T0, T1 und der Feuchtefüh-
ler MK2,
– das externe Umschaltventil VC0
– die Zirkulationspumpe PW2.
• An das Heizkreismodul MM 200 werden angeschlos-
sen:
– die Komponenten MC1/MC2, TC1/TC2, PC1/PC2
und VC1/VC2 der jeweiligen Heiz-/Kühlkreise.
Anlagenbeispiele
