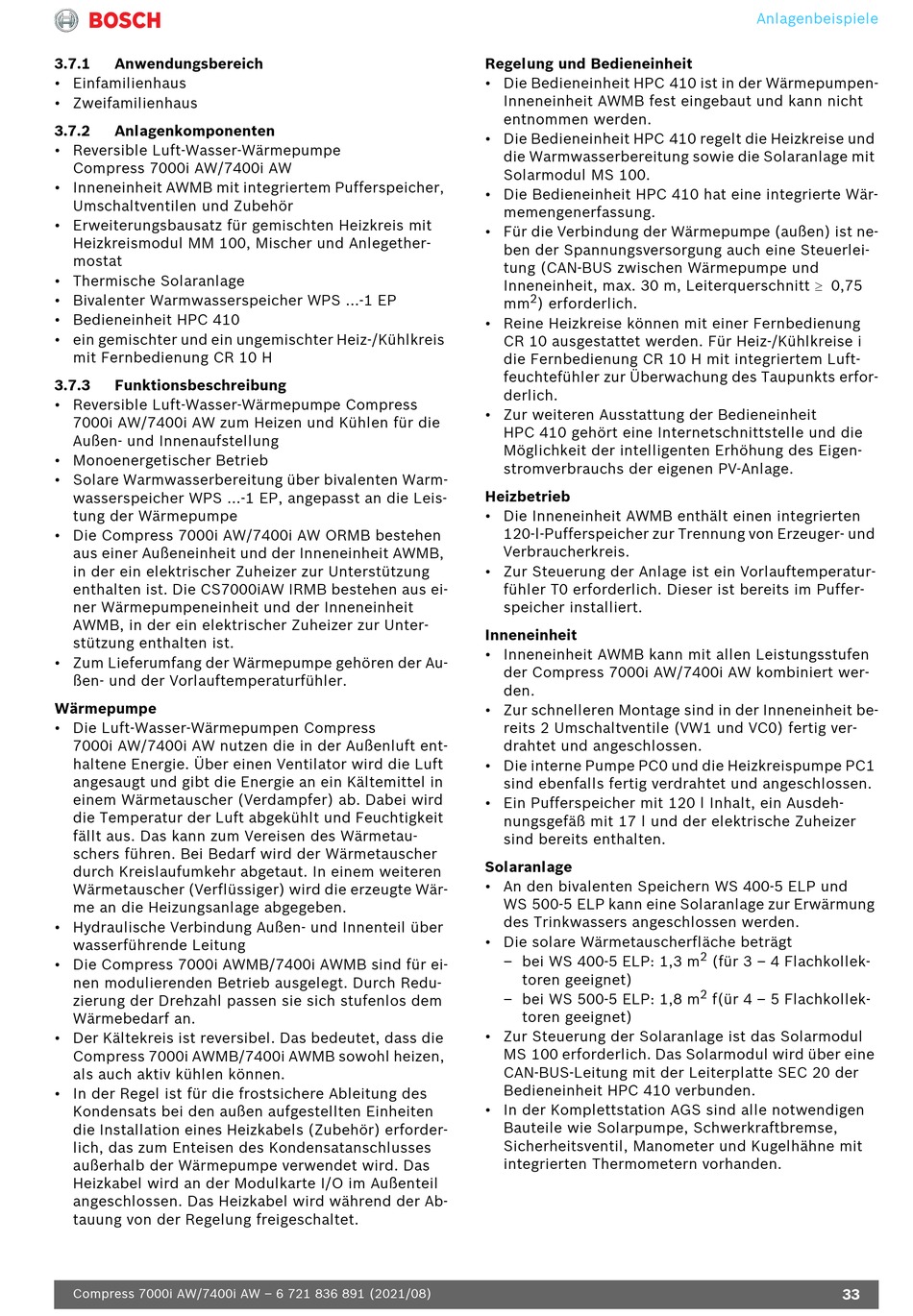

3.7.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.7.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWMB mit integriertem Pufferspeicher,
Umschaltventilen und Zubehör
• Erweiterungsbausatz für gemischten Heizkreis mit
Heizkreismodul MM 100, Mischer und Anlegether-
mostat
• Thermische Solaranlage
• Bivalenter Warmwasserspeicher WPS ...-1 EP
• Bedieneinheit HPC 410
• ein gemischter und ein ungemischter Heiz-/Kühlkreis
mit Fernbedienung CR 10 H
3.7.3 Funktionsbeschreibung
• Reversible Luft-Wasser-Wärmepumpe Compress
7000i AW/7400i AW zum Heizen und Kühlen für die
Außen- und Innenaufstellung
• Monoenergetischer Betrieb
• Solare Warmwasserbereitung über bivalenten Warm-
wasserspeicher WPS ...-1 EP, angepasst an die Leis-
tung der Wärmepumpe
• Die Compress 7000i AW/7400i AW ORMB bestehen
aus einer Außeneinheit und der Inneneinheit AWMB,
in der ein elektrischer Zuheizer zur Unterstützung
enthalten ist. Die CS7000iAW IRMB bestehen aus ei-
ner Wärmepumpeneinheit und der Inneneinheit
AWMB, in der ein elektrischer Zuheizer zur Unter-
stützung enthalten ist.
• Zum Lieferumfang der Wärmepumpe gehören der Au-
ßen- und der Vorlauftemperaturfühler.
Wärmepumpe
• Die Luft-Wasser-Wärmepumpen Compress
7000i AW/7400i AW nutzen die in der Außenluft ent-
haltene Energie. Über einen Ventilator wird die Luft
angesaugt und gibt die Energie an ein Kältemittel in
einem Wärmetauscher (Verdampfer) ab. Dabei wird
die Temperatur der Luft abgekühlt und Feuchtigkeit
fällt aus. Das kann zum Vereisen des Wärmetau-
schers führen. Bei Bedarf wird der Wärmetauscher
durch Kreislaufumkehr abgetaut. In einem weiteren
Wärmetauscher (Verflüssiger) wird die erzeugte Wär-
me an die Heizungsanlage abgegeben.
• Hydraulische Verbindung Außen- und Innenteil über
wasserführende Leitung
• Die Compress 7000i AWMB/7400i AWMB sind für ei-
nen modulierenden Betrieb ausgelegt. Durch Redu-
zierung der Drehzahl passen sie sich stufenlos dem
Wärmebedarf an.
• Der Kältekreis ist reversibel. Das bedeutet, dass die
Compress 7000i AWMB/7400i AWMB sowohl heizen,
als auch aktiv kühlen können.
• In der Regel ist für die frostsichere Ableitung des
Kondensats bei den außen aufgestellten Einheiten
die Installation eines Heizkabels (Zubehör) erforder-
lich, das zum Enteisen des Kondensatanschlusses
außerhalb der Wärmepumpe verwendet wird. Das
Heizkabel wird an der Modulkarte I/O im Außenteil
angeschlossen. Das Heizkabel wird während der Ab-
tauung von der Regelung freigeschaltet.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Regelung und Bedieneinheit
• Die Bedieneinheit HPC 410 ist in der Wärmepumpen-
Inneneinheit AWMB fest eingebaut und kann nicht
entnommen werden.
• Die Bedieneinheit HPC 410 regelt die Heizkreise und
die Warmwasserbereitung sowie die Solaranlage mit
Solarmodul MS 100.
• Die Bedieneinheit HPC 410 hat eine integrierte Wär-
memengenerfassung.
• Für die Verbindung der Wärmepumpe (außen) ist ne-
ben der Spannungsversorgung auch eine Steuerlei-
tung (CAN-BUS zwischen Wärmepumpe und
Inneneinheit, max. 30 m, Leiterquerschnitt  0,75
2
mm ) erforderlich.
• Reine Heizkreise können mit einer Fernbedienung
CR 10 ausgestattet werden. Für Heiz-/Kühlkreise i
die Fernbedienung CR 10 H mit integriertem Luft-
feuchtefühler zur Überwachung des Taupunkts erfor-
derlich.
• Zur weiteren Ausstattung der Bedieneinheit
HPC 410 gehört eine Internetschnittstelle und die
Möglichkeit der intelligenten Erhöhung des Eigen-
stromverbrauchs der eigenen PV-Anlage.
Heizbetrieb
• Die Inneneinheit AWMB enthält einen integrierten
120-l-Pufferspeicher zur Trennung von Erzeuger- und
Verbraucherkreis.
• Zur Steuerung der Anlage ist ein Vorlauftemperatur-
fühler T0 erforderlich. Dieser ist bereits im Puffer-
speicher installiert.
Inneneinheit
• Inneneinheit AWMB kann mit allen Leistungsstufen
der Compress 7000i AW/7400i AW kombiniert wer-
den.
• Zur schnelleren Montage sind in der Inneneinheit be-
reits 2 Umschaltventile (VW1 und VC0) fertig ver-
drahtet und angeschlossen.
• Die interne Pumpe PC0 und die Heizkreispumpe PC1
sind ebenfalls fertig verdrahtet und angeschlossen.
• Ein Pufferspeicher mit 120 l Inhalt, ein Ausdeh-
nungsgefäß mit 17 l und der elektrische Zuheizer
sind bereits enthalten.
Solaranlage
• An den bivalenten Speichern WS 400-5 ELP und
WS 500-5 ELP kann eine Solaranlage zur Erwärmung
des Trinkwassers angeschlossen werden.
• Die solare Wärmetauscherfläche beträgt
– bei WS 400-5 ELP: 1,3 m
toren geeignet)
– bei WS 500-5 ELP: 1,8 m
toren geeignet)
• Zur Steuerung der Solaranlage ist das Solarmodul
MS 100 erforderlich. Das Solarmodul wird über eine
CAN-BUS-Leitung mit der Leiterplatte SEC 20 der
Bedieneinheit HPC 410 verbunden.
• In der Komplettstation AGS sind alle notwendigen
Bauteile wie Solarpumpe, Schwerkraftbremse,
Sicherheitsventil, Manometer und Kugelhähne mit
integrierten Thermometern vorhanden.
Anlagenbeispiele
2
(für 3 – 4 Flachkollek-
2
f(ür 4 – 5 Flachkollek-
