3.16 Compress 7000i AW/7400i AW, Inneneinheit AWE .., Pufferspeicher BH ... ERZ, Frischwasser-
station FF 20 und ein gemischter Heizkreis

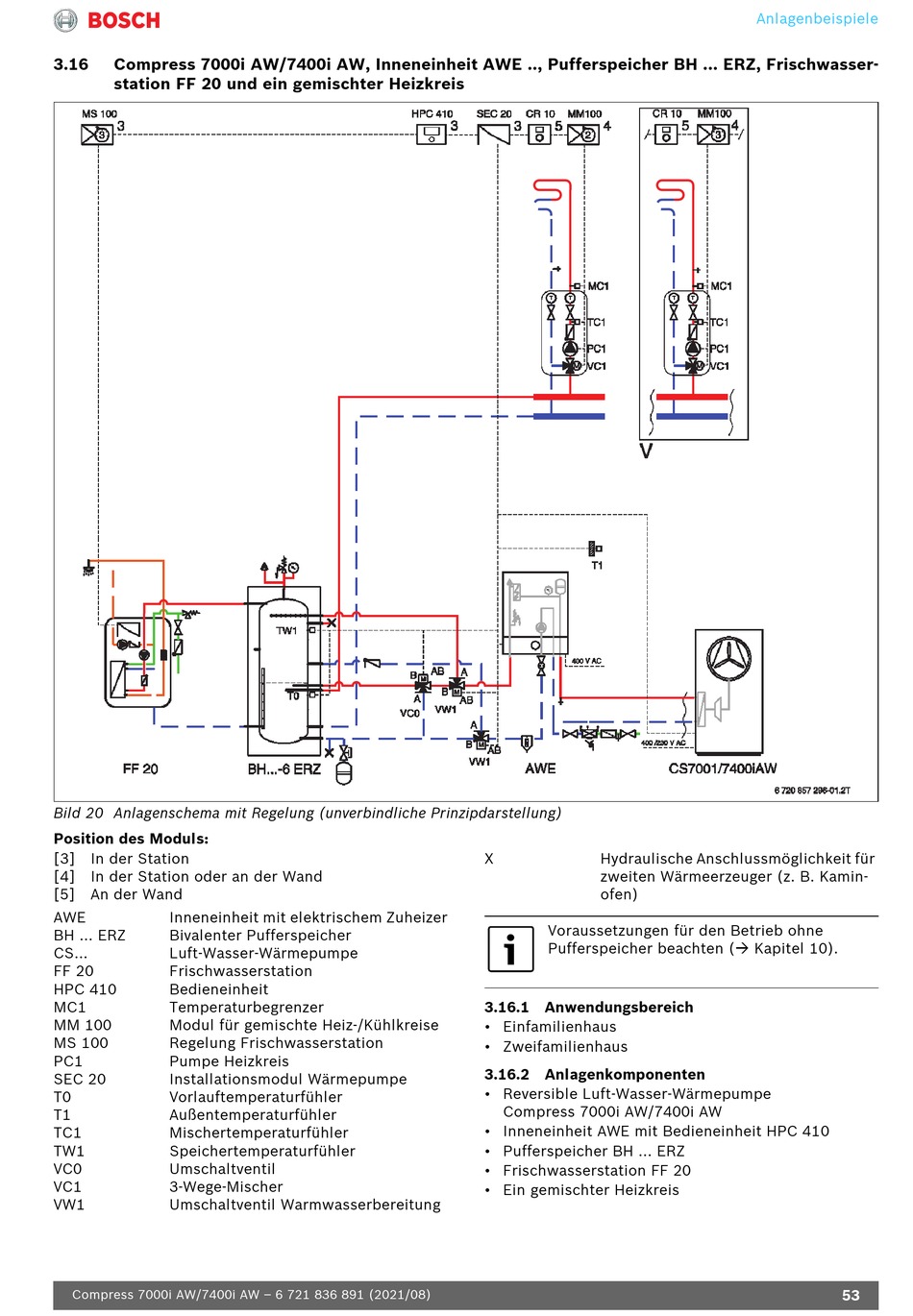

Bild 20 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWE Inneneinheit mit elektrischem Zuheizer
BH ... ERZ Bivalenter Pufferspeicher
CS... Luft-Wasser-Wärmepumpe
FF 20 Frischwasserstation
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Regelung Frischwasserstation
PC1 Pumpe Heizkreis
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TW1 Speichertemperaturfühler
VC0 Umschaltventil
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
X Hydraulische Anschlussmöglichkeit für
zweiten Wärmeerzeuger (z. B. Kamin-
ofen)
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
3.16.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.16.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWE mit Bedieneinheit HPC 410
• Pufferspeicher BH ... ERZ
• Frischwasserstation FF 20
• Ein gemischter Heizkreis
Anlagenbeispiele
