Anschlussplan

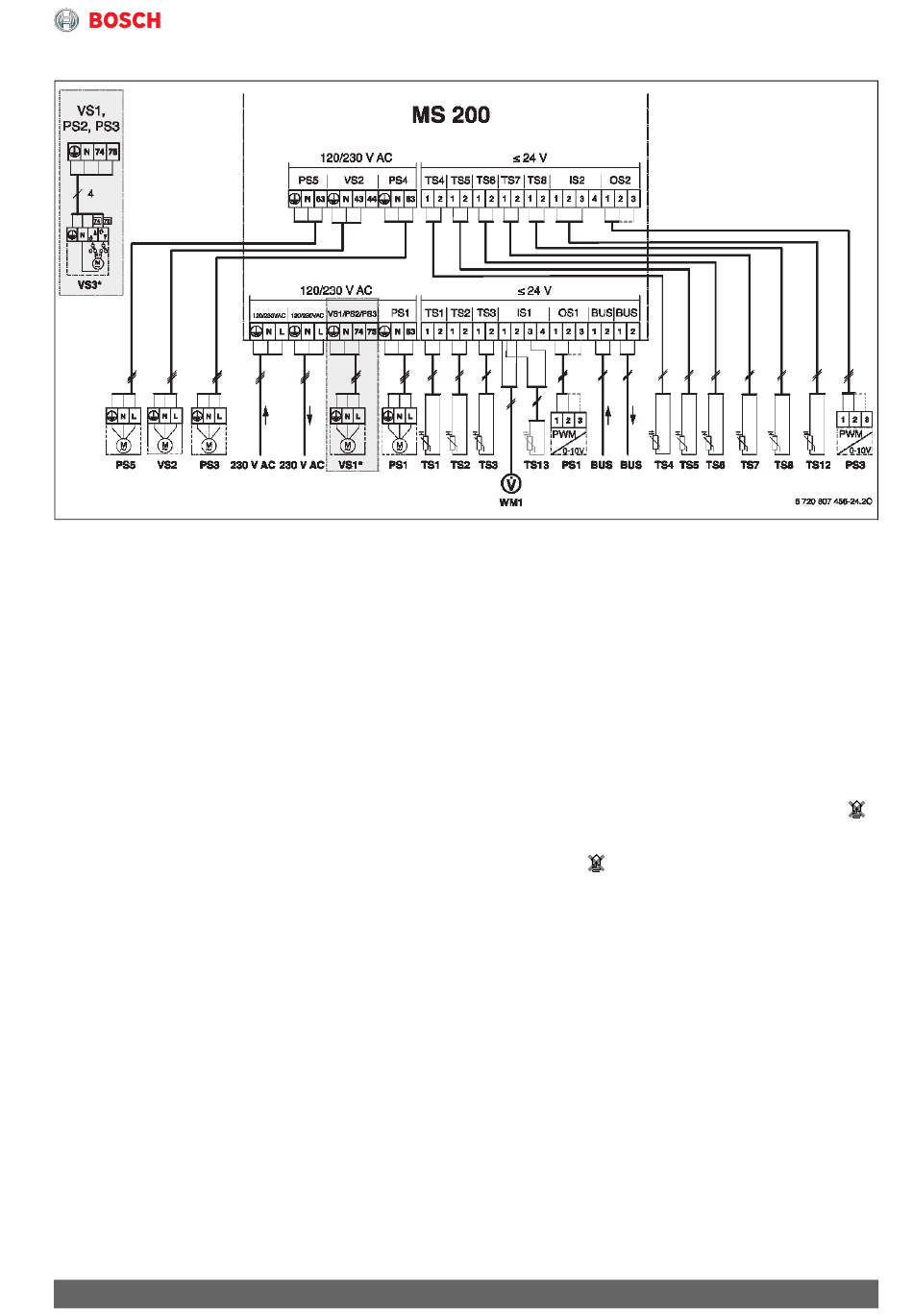

Bild 194 Anschlussklemmen des Solarmoduls MS 200
230 V~ Anschluss Netzspannung
BUS BUS-System EMS 2
PS1 Solarpumpe Kollektorfeld 1
PS3 Speicherladepumpe für 2. Speicher mit Pumpe
PS4 Solarpumpe Kollektorfeld 2
PS5 Speicherladepumpe bei Verwendung eines ex-
ternen Wärmetauschers
PS6 Speicherumladepumpe für Umladesystem
ohne Wärmetauscher (und thermische Desin-
fektion)
PS7 Speicherumladepumpe für Umladesystem mit
Wärmetauscher
PS9 Pumpe thermische Desinfektion
PS10 Pumpe aktive Kollektorkühlung
MS 100 Modul für Standardsolaranlagen
MS 200 Modul für erweiterte Solaranlagen
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den
Speicher
TS5 Temperaturfühler Speicher 2 unten oder Pool
TS6 Temperaturfühler Wärmetauscher
TS7 Temperaturfühler Kollektorfeld 2
TS8 Temperaturfühler Heizungsrücklauf aus dem
Speicher
TS9 Temperaturfühler Speicher 3 oben; nur am
MS 200 anschließen, wenn das Modul in einem
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Funktionsmodule für die Erweiterung des Regelsystems
BUS-System ohne Wärmeerzeuger installiert
ist
TS10 Temperaturfühler Speicher 1 oben
TS11 Temperaturfühler Speicher 3 unten
TS12 Temperaturfühler im Vorlauf Solarkollektor
(Wärmemengenzähler)
TS13 Temperaturfühler im Rücklauf Solarkollektor
(Wärmemengenzähler)
TS14 Temperaturfühler Wärmequelle
(Temperaturdifferenz Regler)
TS15 Temperaturfühler Wärmesenke
(Temperaturdifferenz Regler)
TS16 Temperaturfühler Speicher 3 unten und Pool
VS1 3-Wege-Ventil für Heizungsunterstützung (
VS2 3-Wege-Ventil für 2. Speicher mit Ventil
VS3 3-Wege-Mischer für Rücklauftemperatur Rege-
lung ( )
VS4 3-Wege-Ventil für 3. Speicher mit Ventil
WM1 Wasserzähler (Water Meter)
)
