Bosch Compress 7000i AW Planungsunterlage Seite 169

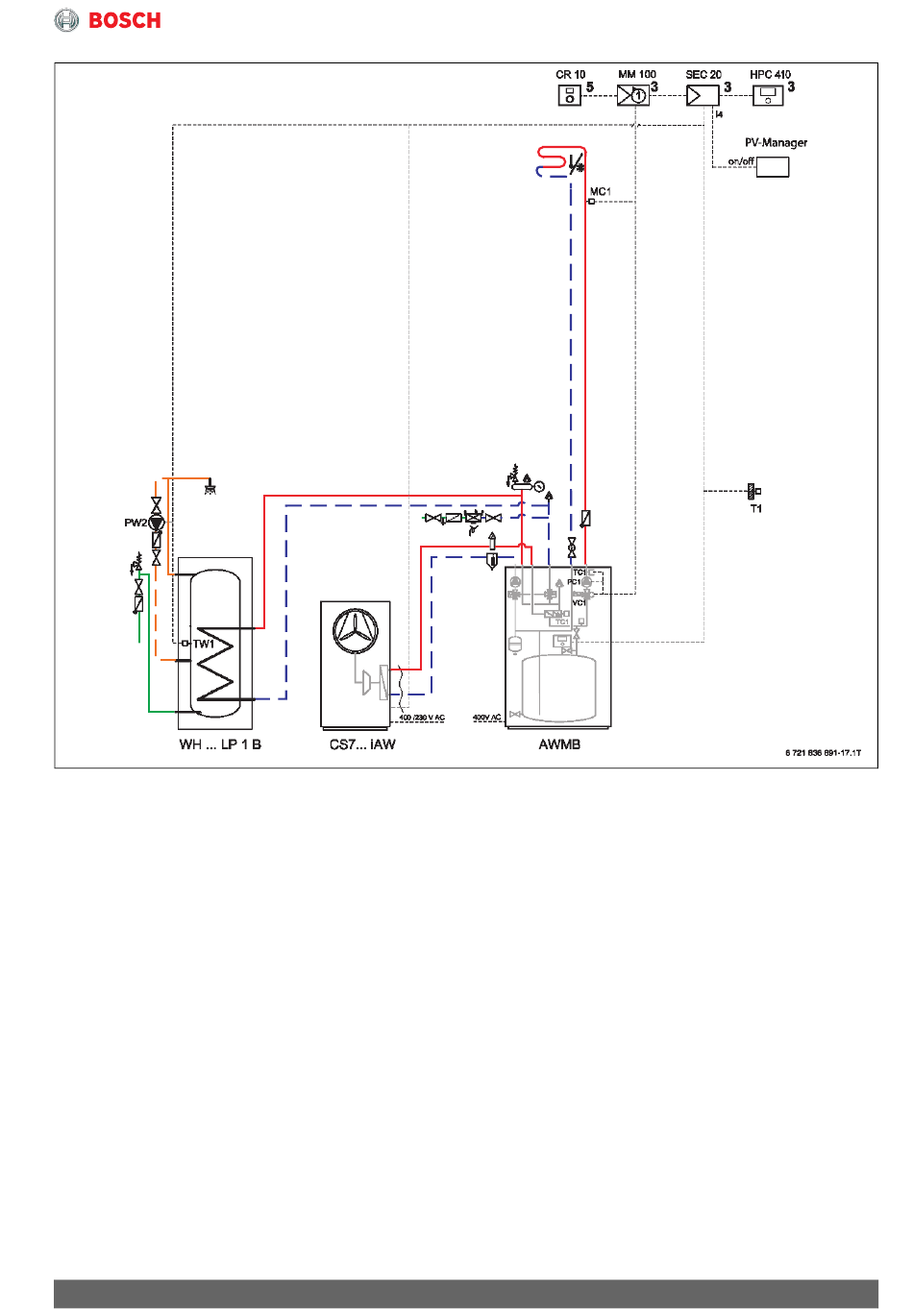

Bild 138 Anlagenschema
Position des Moduls:
[3] In der Station
[5] An der Wand
AWMB Inneneinheit mit Pufferspeicher
CR 10 Fernbedienung
CS... Luft-Wasser-Wärmepumpe
HPC 400 Bedieneinheit
MC1 Temperaturbegrenzer
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TC1 Mischertemperaturfühler
T1 Außentemperaturfühler
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
WH ... Warmwasserspeicher
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Komponenten der Wärmepumpenanlage
169
