3.19 Compress 7000i AW/7400i AW, Inneneinheit AWB .., Gas-Brennwertgerät, bivalenter Warm-
wasserspeicher WPS ...-1 EP, solare Warmwasserbereitung, ein ungemischter und
ein gemischter Heiz-/Kühlkreis

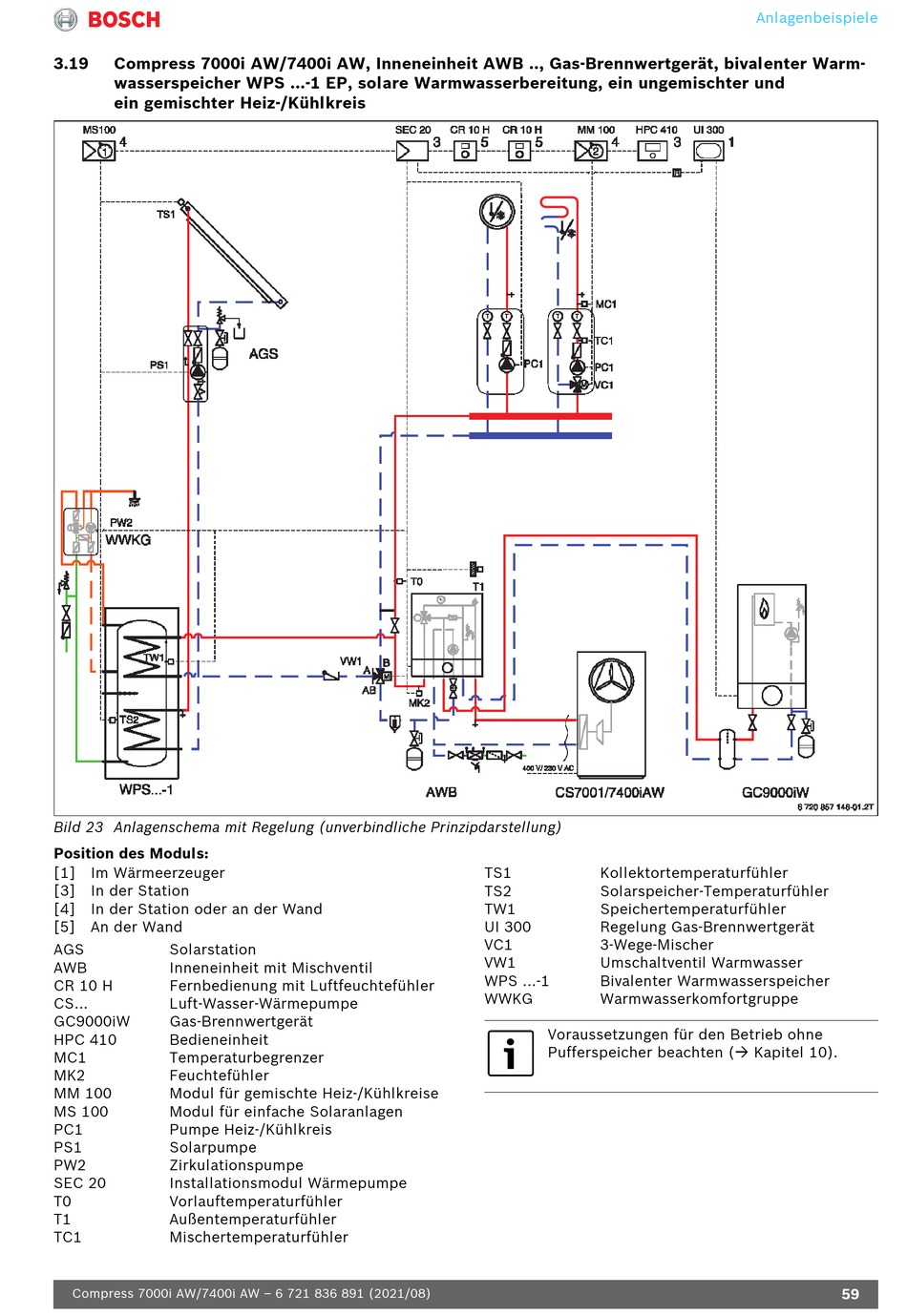

Bild 23 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[1] Im Wärmeerzeuger
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AGS Solarstation
AWB Inneneinheit mit Mischventil
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
GC9000iW Gas-Brennwertgerät
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Modul für einfache Solaranlagen
PC1 Pumpe Heiz-/Kühlkreis
PS1 Solarpumpe
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
TS1 Kollektortemperaturfühler
TS2 Solarspeicher-Temperaturfühler
TW1 Speichertemperaturfühler
UI 300 Regelung Gas-Brennwertgerät
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasser
WPS ...-1 Bivalenter Warmwasserspeicher
WWKG Warmwasserkomfortgruppe
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
