Komponenten der Wärmepumpenanlage
Potenziale der thermischen Speicherung von PV-Energie mit dem Energiemanager
Es gibt 4 Möglichkeiten der thermischen Speicherung
der elektrischen Energie in Abhängigkeit der realisier-
ten Anlagenhydraulik:
• Thermische Speicherung in den Warmwasserspei-
cher ( Bild 132):
Bei aktivem Energiemanager stellt sich das Warm-
wasser vom aktuellen Modus (z. B. Eco) in den EM-
Modus bzw. Komfort-Modus (Potenzial: Speicherin-
halt von ca. 54 °C auf ca. 60 °C aufheizen)
• Thermische Speicherung durch Sollwertanhebung
( Bild 133): Bei aktivem Energiemanager wird die
„Raum-Solltemperatur" von der HPC 410 angehoben
(z. B. von 21 °C auf 23 °C, 1 °C Raumtemperatur ent-
spricht ca. 2 °C Vorlauftemperatur). Die Installation
einer Bedieneinheit CR 10 (H) im Referenzraum ist
zur Raumtemperaturerfassung empfohlen.
• Thermische Speicherung in den Pufferspeicher mit
gemischtem Heizkreis ( Bild 134): Bei aktivem
Energiemanager wird die „Raumtemperatur" von der
HPC 410 angehoben, gleichzeitig wird der Puffer auf
die max. mögliche Temperatur durch den Kompres-
sor aufgeheizt (Potenzial: Pufferspeicherinhalt ab-
hängig der Heizkurve z. B. von 35 °C auf ca. 58 °C).
Hinweis: Für einen effizienten Anlagenbetrieb außer-
halb des PV-Modus sollte der Pufferspeicher nicht
überdimensioniert werden.
• Thermische Speicherung über die Gebäudehülle
( Bild 135):
• Bei dieser Variante nutzt der Energiemanager die
Einzelraumregelung im Bosch SmartHome über den
Szenarienmanager. Bei einer Anhebung der Raum-
Solltemperatur kann gezielt vom Kunden festgelegt
werden, welche Räume während des EM-Modus auf-
geheizt bzw. gekühlt werden. So wird sichergestellt,
dass die Gebäudemasse für den Abend dort vorge-
heizt bzw. gekühlt wird, wo es auch gewünscht ist.
Im Fall der Kühlung kann dies auch im Szenarienma-
nager individuell zu einer aktiven Verschattung abge-
stimmt werden. Die ganzheitliche Integration im
SmartHome sichert den individuellen Komfortan-
spruch für den Nutzer.

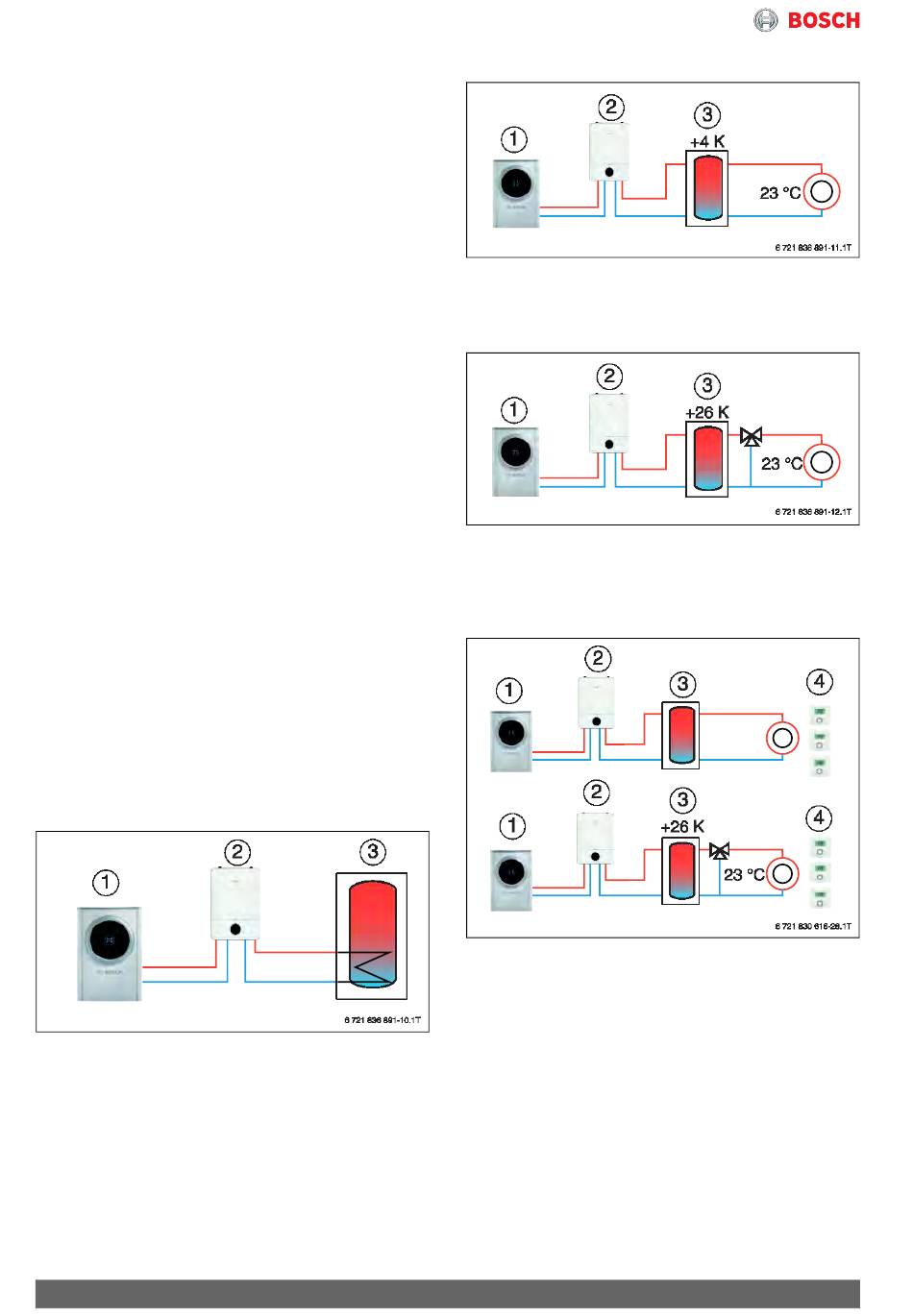

Bild 132 Thermische Speicherung bei Hydrauliken mit
Warmwasserspeicher ohne Pufferspeicher
[1] CS7001iAW OR/CS7400iAW OR
[2] CS7001iAWE/CS7001iAWB
[3] Warmwasserspeicher
166
Bild 133 Thermische Speicherung in den Pufferspeicher
[1] CS7001iAW OR/CS7400iAW OR
[2] CS7001iAWE/CS7001iAWB
[3] Pufferspeicher
Bild 134 Thermische Speicherung in den Pufferspeicher
mit gemischtem Heizkreis
[1] CS7001iAW OR/CS7400iAW OR
[2] CS7001iAWE/CS7001iAWB
[3] Pufferspeicher
Bild 135 Thermische Speicherung über die Gebäudehülle
* Je Raum
[1] CS7001iAW OR/CS7400iAW OR
[2] CS7001iAWE/CS7001iAWB
[3] Pufferspeicher
[4] Bosch Smart Home Fußbodenheizungs-Raumther-
mostate
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
