3.5 Compress 7000i AW/7400i AW, Inneneinheit AWMB, Warmwasserspeicher WH ..., ein ge-
mischter und ein ungemischter Heiz-/Kühlkreis

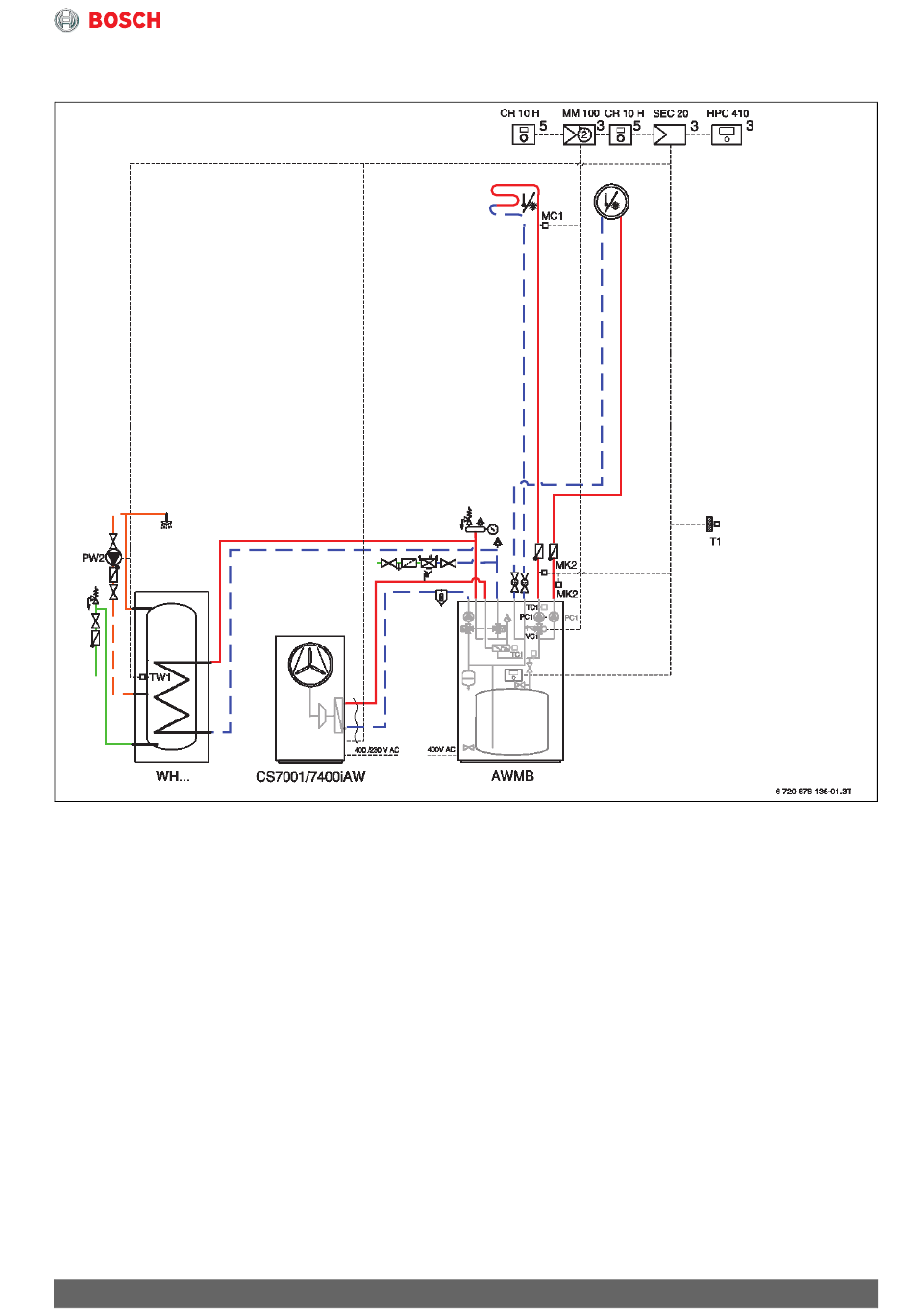

Bild 9 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[5] An der Wand
AWMB Inneneinheit mit Pufferspeicher
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TC1 Temperaturfühler im Vorlauf Wärme-
träger
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
WH ... Warmwasserspeicher
