Anlagenbeispiele
3.20 Compress 7000i AW/7400i AW, Inneneinheit AWE .., Pufferspeicher B ...-6 ER, Frischwasser-
station FF 20, ein ungemischter und ein gemischter Heiz-/Kühlkreis

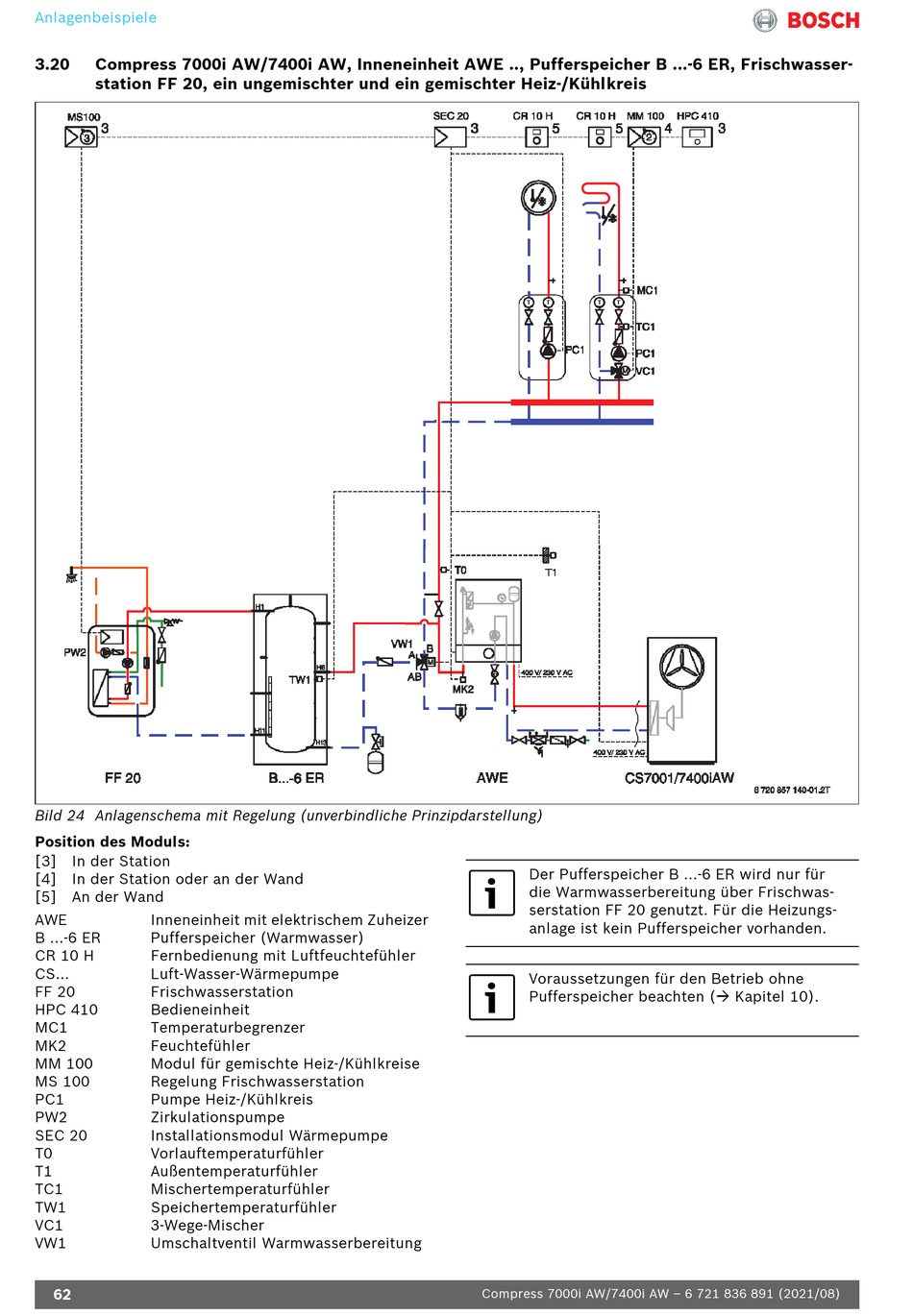

Bild 24 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWE Inneneinheit mit elektrischem Zuheizer
B ...-6 ER Pufferspeicher (Warmwasser)
CR 10 H Fernbedienung mit Luftfeuchtefühler
CS... Luft-Wasser-Wärmepumpe
FF 20 Frischwasserstation
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
MS 100 Regelung Frischwasserstation
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
62
Der Pufferspeicher B ...-6 ER wird nur für
die Warmwasserbereitung über Frischwas-
serstation FF 20 genutzt. Für die Heizungs-
anlage ist kein Pufferspeicher vorhanden.
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
