Aufbau eines Systems
Um die Themen verstehen zu können, die bei der Pla-
nung und Realisierung eines Wärmepumpen-/Photovol-
taiksystems zu beachten sind, muss der Grundaufbau
und die Funktion der einzelnen Komponenten verstan-
den werden.

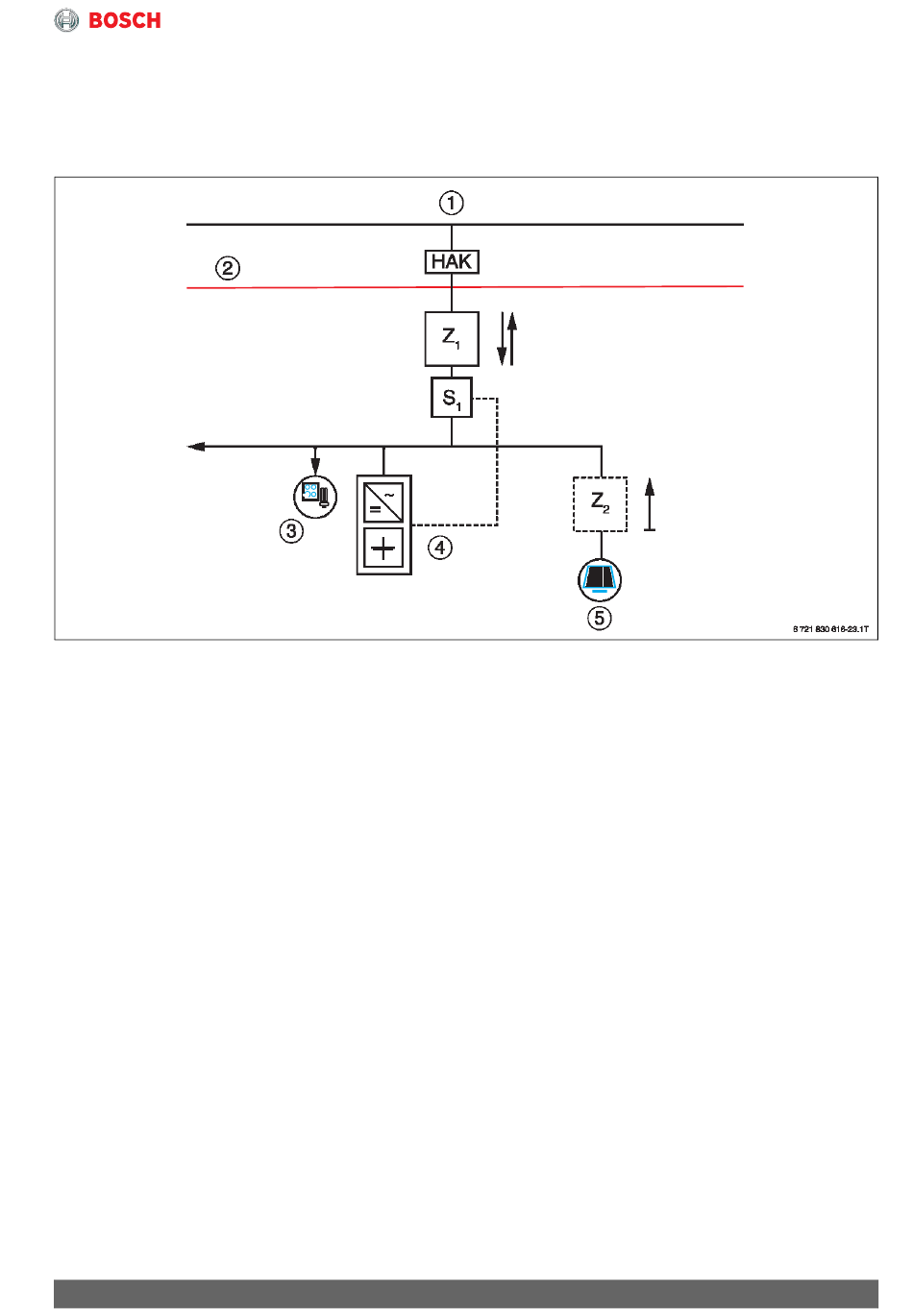

Bild 128 PV-Eigenverbrauch über Haushalt und Wärmepumpe als gemeinsam gezählte Verbraucher (BDH Arbeitsblatt 70)
[1] PV-Eigenverbrauch über Haushalt und Wärme-
pumpe als gemeinsam gezählte Verbraucher
[2] Eigentumsgrenze
[3] Nicht schaltbare Verbraucher
[4] Stromspeicher
[5] PV-Generator
HAK Hausanschlusskasten
S PowerMeter (elektronischer Leistungsmesser)
1
Z 2-Richtungszähler elektrische Arbeit (Bezug/Ein-
1
speisung)
Z Ertragszähler elektrische Arbeit (PV-Module)
2
Ein Photovoltaiksystem besteht prinzipiell aus einem
PV-Generator (PV-Module), einem Wechselrichter und
ggf. einem optionalen Stromspeicher sowie einem am
Wechselrichter angeschlossenen PowerMeter. Die in
diesem System integrierte Wärmepumpe wird unter
dem Sammelbegriff „nicht schaltbare Verbraucher" auf-
geführt.
Die erzeugte elektrische Energie kommt als Gleich-
spannung vom PV-Generator und wird über den Wech-
selrichter in eine 400 V/230 V 50 Hz Netzspannung
umgewandelt und über den Zähler des Stromanbieters
mit dem öffentlichen Netz verbunden. Bei dem Zähler
handelt es sich um einen saldierenden Zweirichtungs-
zähler vom Netzbetreiber (Netzeinspeisung und Netz-
bezug).
Bei dem hier gezeigten Beispiel ( Bild 128) ist die
elektrische Einbindung der Wärmepumpe recht ein-
fach, da sowohl die Wärmepumpe als auch das Haus-
haltsnetz über einen gemeinsamen Zähler eingebunden
werden.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Komponenten der Wärmepumpenanlage
Daneben gibt es jedoch auch Wärmepumpensysteme,
welche über einen separaten Zähler mit Wärmepum-
pentarif verfügen. Der Haushaltsstrom wird über einen
eigenen Zähler abgerechnet. Um hier ein Photovoltaik-
system einzubinden, sodass sowohl die Wärmepumpe
als auch der Haushaltsstrom über die eigene Photovol-
taikanlage versorgt werden, ist unbedingt im Vorfeld
eine Abstimmung mit dem jeweiligen Netzbetreiber
notwendig. Eine bundesweit einheitliche Regelung hin-
sichtlich des Messstellenkonzeptes gibt es noch nicht.
Unabhängig davon, ob die Wärmepumpe über einen
Sondertarif betrieben wird, ist eine vorherige Abstim-
mung des Gesamtsystems mit dem zuständigen Netz-
betreiber absolut zu empfehlen.
