Planung und Auslegung von Wärmepumpen
Kabelzugplan bei Innenaufstellung

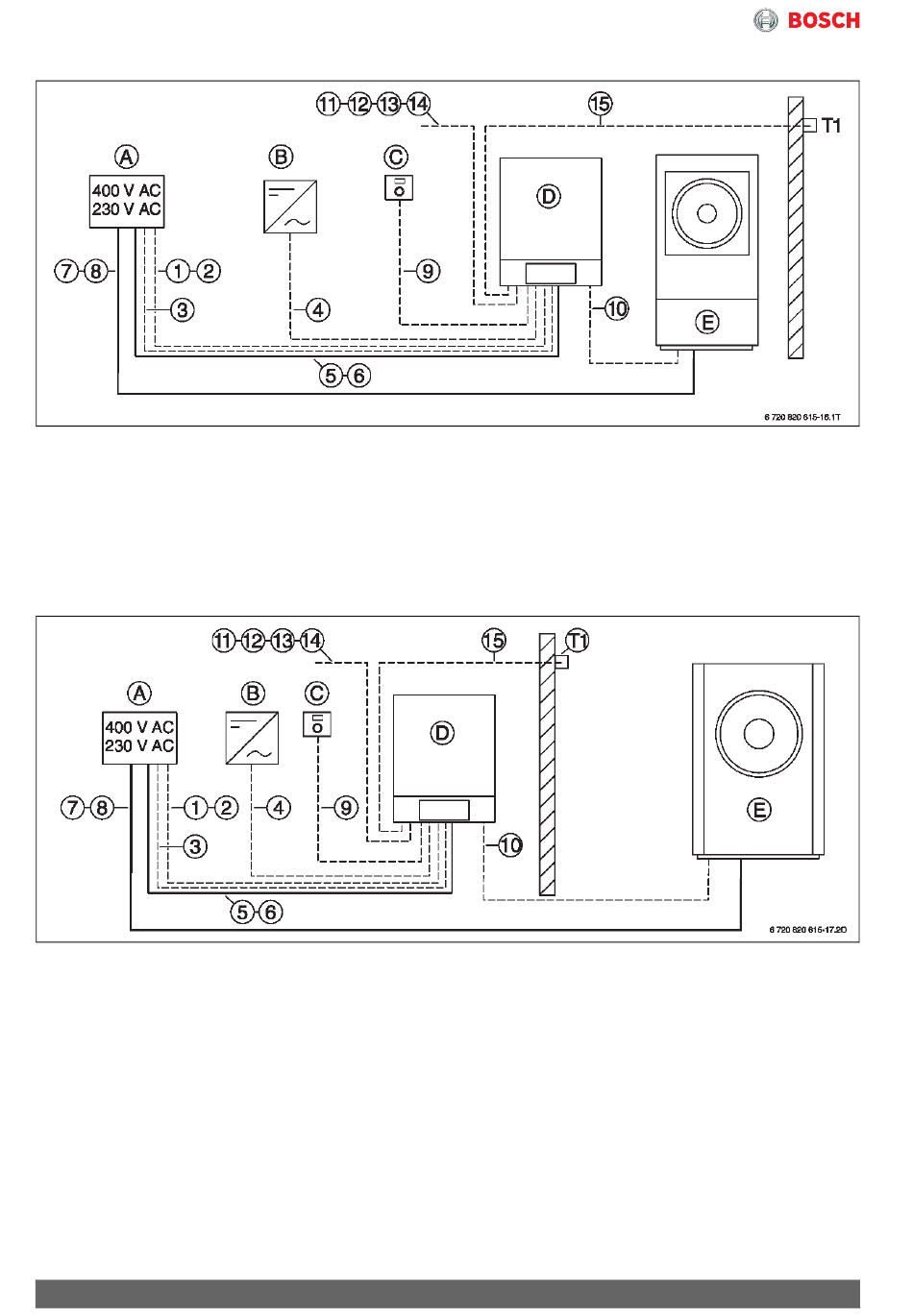

Bild 57 Kabelzugplan bei Innenaufstellung
[A] Unterverteilung Haus
[B] Wechselrichter von PV-Anlage
[C] Fernbedienung CR 10/ CR 10 H
[D] Wärmepumpen-Inneneinheit AWE/AWB/AWM/
AWMS/AWMB
[E] Luft-Wasser-Wärmepumpe CS7000iAW
[T1] Außentemperaturfühler
Kabelzugplan bei Außenaufstellung
Bild 58 Kabelzugplan bei Außenaufstellung
[A] Unterverteilung Haus
[B] Wechselrichter von PV-Anlage
[C] Fernbedienung CR 10/ CR 10 H
[D] Wärmepumpen-Inneneinheit AWE/AWB/AWM/
AWMS/AWMB
[E] Luft-Wasser-Wärmepumpe CS7001iAW/
CS7400iAW
[T1] Außentemperaturfühler
104
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
