3.11 Compress 7000i AW/7400i AW, Inneneinheit AWE .., Warmwasserspeicher WH ...,
ein ungemischter und ein gemischter Heiz-/Kühlkreis

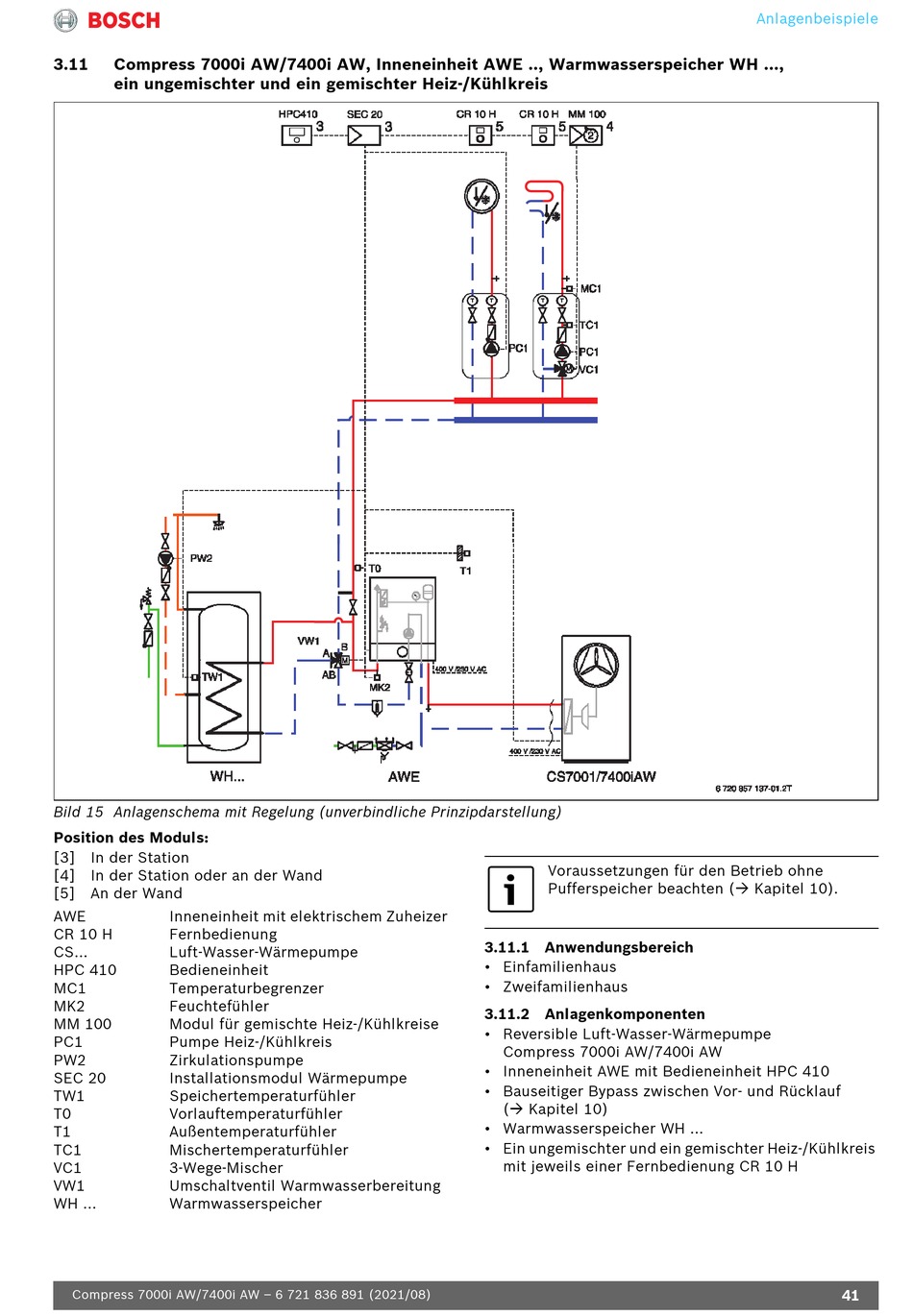

Bild 15 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Position des Moduls:
[3] In der Station
[4] In der Station oder an der Wand
[5] An der Wand
AWE Inneneinheit mit elektrischem Zuheizer
CR 10 H Fernbedienung
CS... Luft-Wasser-Wärmepumpe
HPC 410 Bedieneinheit
MC1 Temperaturbegrenzer
MK2 Feuchtefühler
MM 100 Modul für gemischte Heiz-/Kühlkreise
PC1 Pumpe Heiz-/Kühlkreis
PW2 Zirkulationspumpe
SEC 20 Installationsmodul Wärmepumpe
TW1 Speichertemperaturfühler
T0 Vorlauftemperaturfühler
T1 Außentemperaturfühler
TC1 Mischertemperaturfühler
VC1 3-Wege-Mischer
VW1 Umschaltventil Warmwasserbereitung
WH ... Warmwasserspeicher
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Voraussetzungen für den Betrieb ohne
Pufferspeicher beachten ( Kapitel 10).
3.11.1 Anwendungsbereich
• Einfamilienhaus
• Zweifamilienhaus
3.11.2 Anlagenkomponenten
• Reversible Luft-Wasser-Wärmepumpe
Compress 7000i AW/7400i AW
• Inneneinheit AWE mit Bedieneinheit HPC 410
• Bauseitiger Bypass zwischen Vor- und Rücklauf
( Kapitel 10)
• Warmwasserspeicher WH ...
• Ein ungemischter und ein gemischter Heiz-/Kühlkreis
mit jeweils einer Fernbedienung CR 10 H
Anlagenbeispiele
