Elektrischer Anschluss
6.3.3 3-phasige Wärmepumpe und externer Zuheizer (Heizstab)

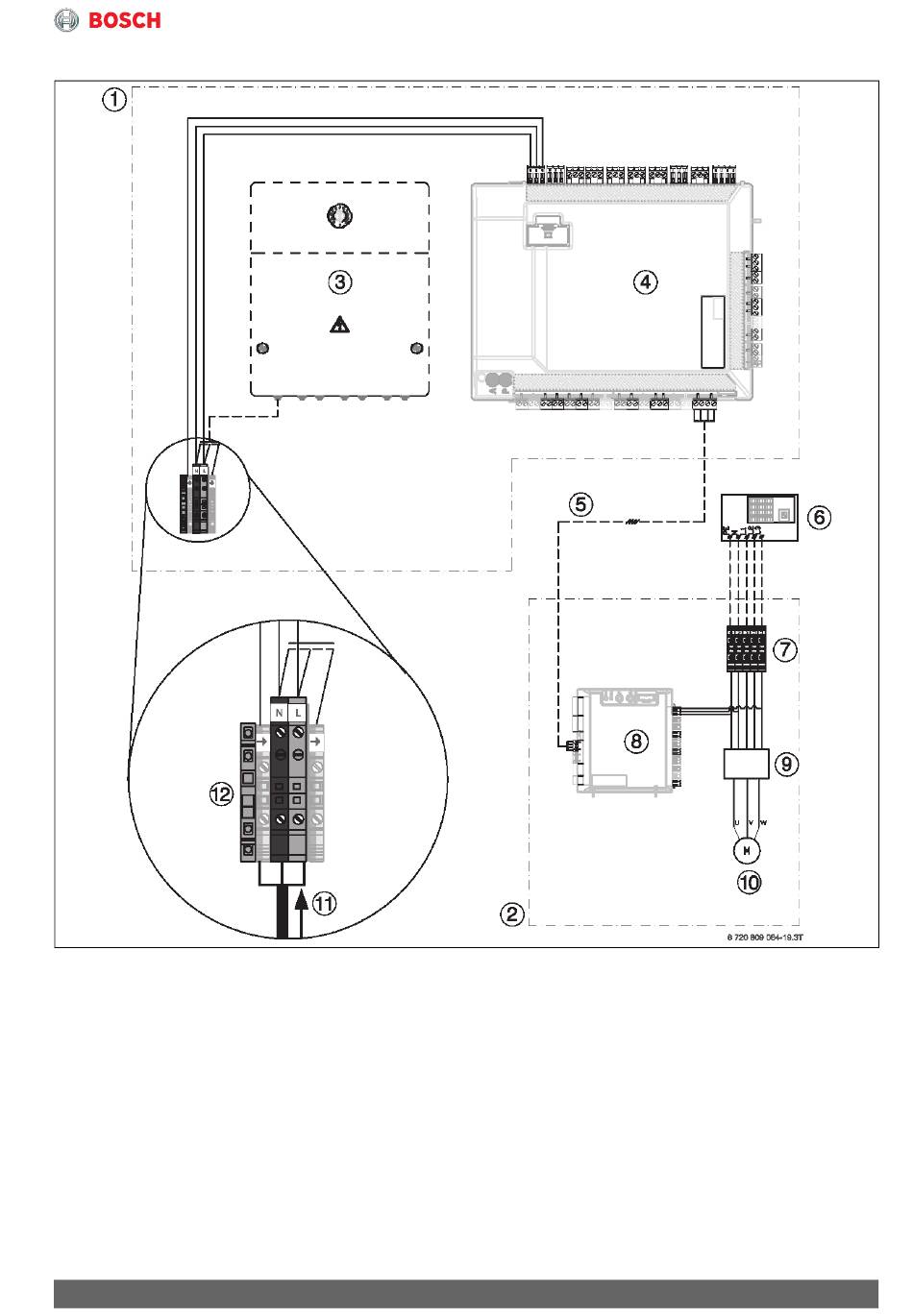

Bild 156 Wärmepumpen-Inneneinheit mit externem Zuheizer – Überblick
[1] Wärmepumpen-Inneneinheit (AWB)
[2] Wärmepumpe
[3] Zubehörmodule
[4] Installationsmodul
[5] 12 V DC und CAN-BUS
[6] Sicherungskasten (Spannungsversorgung 400 V
~3N)
[7] Netzspannung 400 V ~3N (Wärmepumpe)
[8] I/O-Modul der Wärmepumpe
[9] Inverter
[10] Kompressor
[11] Netzspannung 230 V ~1N
[12] Anschlussklemmen
