Elektrischer Anschluss
6.3.13 Schaltplan für Installationsmodul, Start/Stopp des Heizgerätes

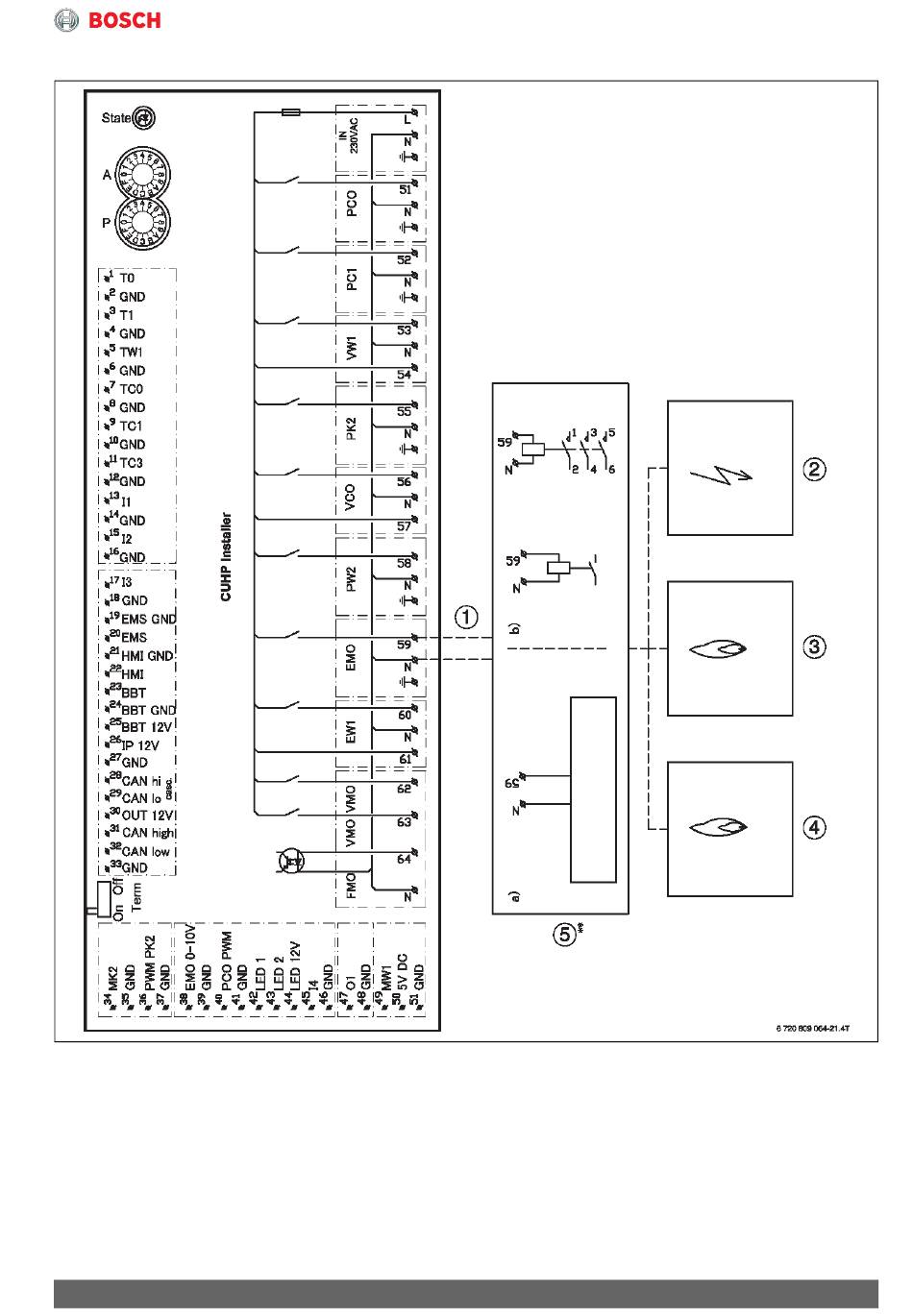

Bild 166 Schaltplan Installationsmodul, Start/Stopp
[1] 230-V-Ausgang ~1N
[2] Elektro-Heizeinsatz
[3] Ölkessel
[4] Gas-Brennwertgerät
[5] EM0 Start/Stopp
[5a] Maximallast am Relaisausgang: 2 A, cos > 0,4
[5b] Bei höherer Belastung am Relaisausgang:
Montage eines Zwischen-Relais erforderlich
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
193
