Komponenten der Wärmepumpenanlage
5.3.3
Abmessungen und Anschlüsse der Wärmepumpeneinheiten CS7000iAW 7 IR...-S ... CS7000iAW 17 IR...-T
Abmessungen und Anschlüsse CS7000iAW 7 IR...-S/CS7000iAW 9 IR...-S

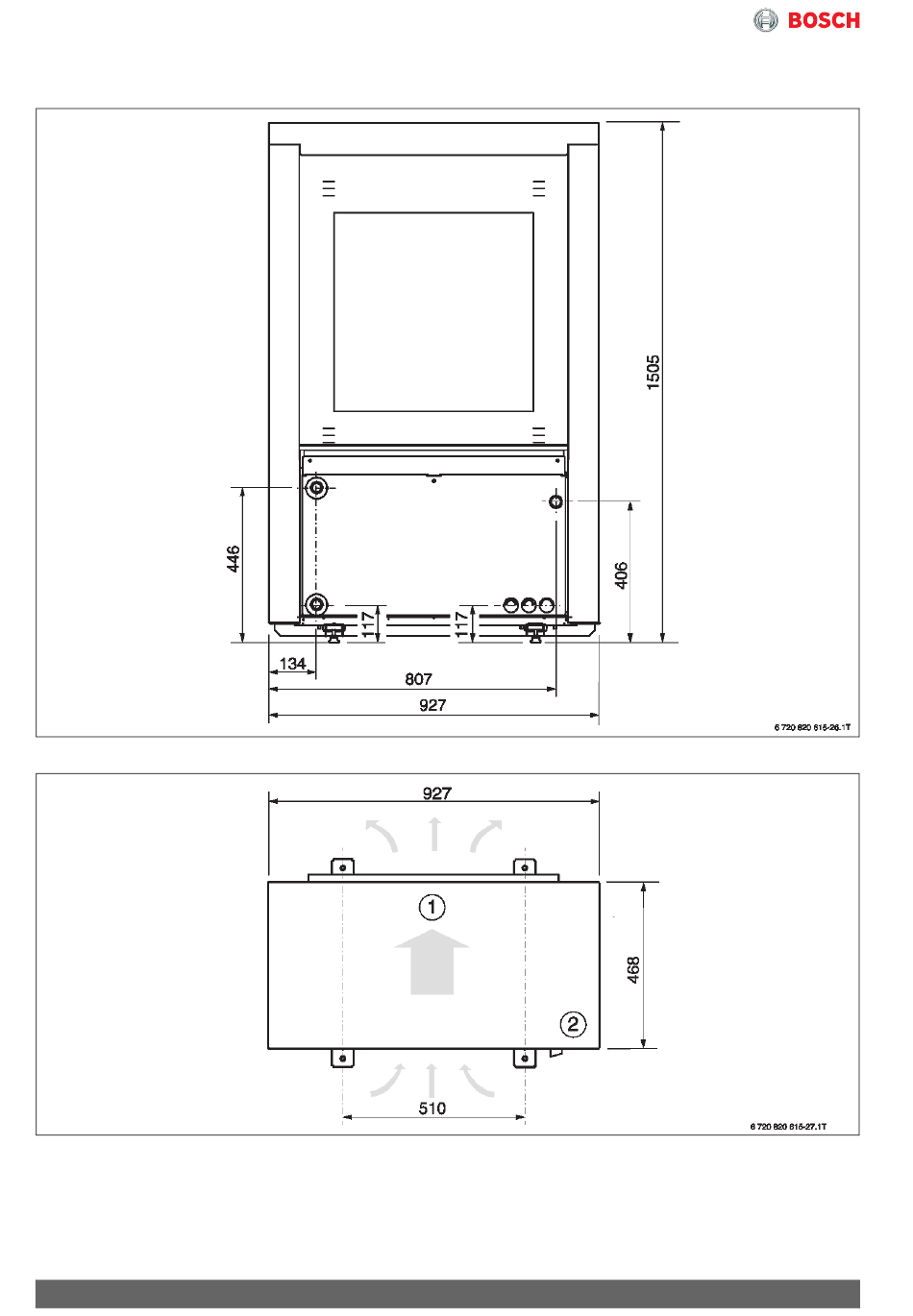

Bild 78 Abmessungen und Anschlüsse CS7000iAW 7 IR...-S/CS7000iAW 9 IR...-S, Rückseite (Maße in mm)
Bild 79 Abmessungen CS7000iAW 7 IR...-S/CS7000iAW 9 IR...-S, Draufsicht (Maße in mm)
[1] Gebläse
[2] Elektronisches Steuergerät
132
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
