Bosch Compress 7000i AW Planungsunterlage Seite 201

Anschlussplan

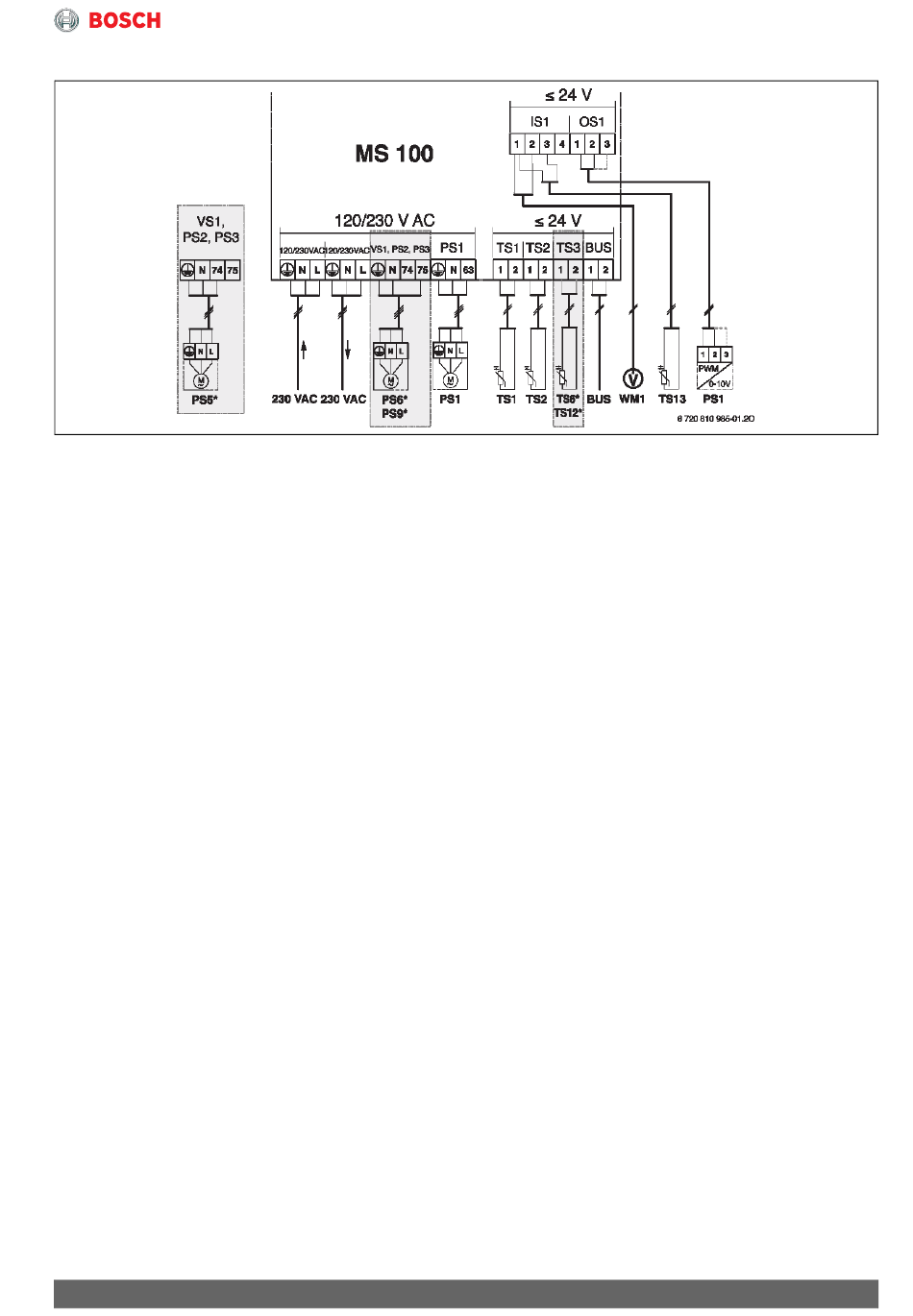

Bild 178 Anschlussklemmen des Solarmoduls MS 100
230 V~ Anschluss Netzspannung
BUS Anschluss BUS-System
IS1 Anschluss für Wärmemengenzählung
(Input Solar)
Klemmenbelegung: 1 – Masse (Wasserzähler
und Temperaturfühler); 2 – Durchfluss (Was-
serzähler); 3 – Temperatur (Temperaturfüh-
ler); 4 – 5 VDC (Spannungsversorgung für
Vortexsensoren)
MS 100 Modul für Standardsolaranlagen
OS1 Anschluss Drehzahlregelung Pumpe (PWM
oder 0...10 V) (Output Solar)
Klemmenbelegung: 1 – Masse; 2 – PWM/
0...10-V-Ausgang (Output); 3 – PWM Eingang
(Input, optional)
PS1...3 Anschluss Pumpe (Pump Solar)
PS1 Solarpumpe Kollektorfeld 1
PS5 Speicherladepumpe bei Verwendung eines ex-
ternen Wärmetauschers
PS6 Speicherumladepumpe für Umladesystem
ohne Wärmetauscher (und thermische Desin-
fektion)
PS9 Pumpe thermische Desinfektion
TS1...3 Anschluss Temperaturfühler (Temperature
sensor Solar)
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS6 Temperaturfühler Wärmetauscher
TS12 Temperaturfühler im Vorlauf zum Solarkollek-
tor (Wärmemengenzähler)
TS13 Temperaturfühler im Rücklauf vom Solarkol-
lektor (Wärmemengenzähler)
VS1 Anschluss 3-Wege-Ventil oder 3-Wege-Mischer
(Valve Solar)
WM1 Wasserzähler
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Funktionsmodule für die Erweiterung des Regelsystems
201
