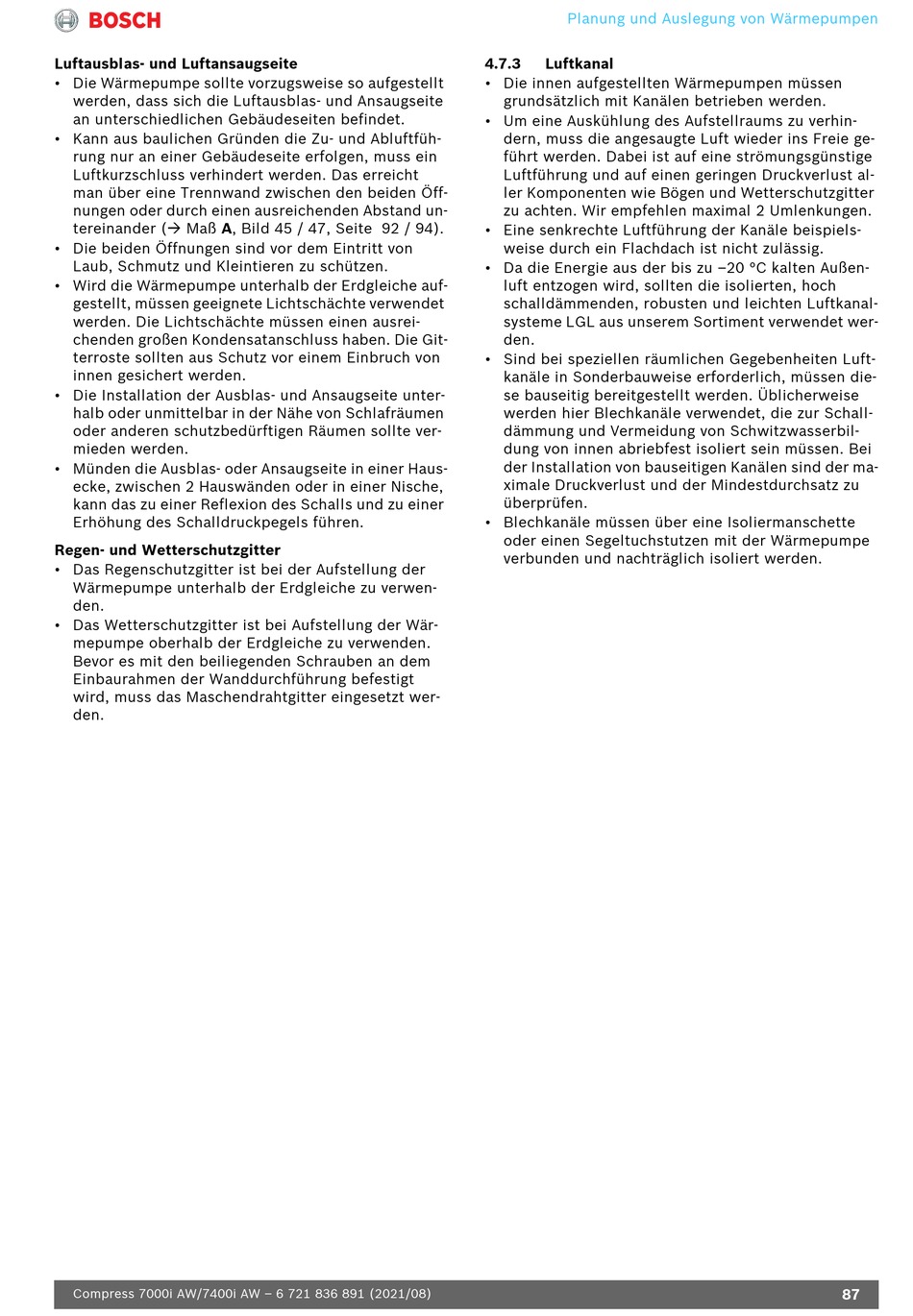

Luftausblas- und Luftansaugseite
• Die Wärmepumpe sollte vorzugsweise so aufgestellt
werden, dass sich die Luftausblas- und Ansaugseite
an unterschiedlichen Gebäudeseiten befindet.
• Kann aus baulichen Gründen die Zu- und Abluftfüh-
rung nur an einer Gebäudeseite erfolgen, muss ein
Luftkurzschluss verhindert werden. Das erreicht
man über eine Trennwand zwischen den beiden Öff-
nungen oder durch einen ausreichenden Abstand un-
tereinander ( Maß A, Bild 45 / 47, Seite 92 / 94).
• Die beiden Öffnungen sind vor dem Eintritt von
Laub, Schmutz und Kleintieren zu schützen.
• Wird die Wärmepumpe unterhalb der Erdgleiche auf-
gestellt, müssen geeignete Lichtschächte verwendet
werden. Die Lichtschächte müssen einen ausrei-
chenden großen Kondensatanschluss haben. Die Git-
terroste sollten aus Schutz vor einem Einbruch von
innen gesichert werden.
• Die Installation der Ausblas- und Ansaugseite unter-
halb oder unmittelbar in der Nähe von Schlafräumen
oder anderen schutzbedürftigen Räumen sollte ver-
mieden werden.
• Münden die Ausblas- oder Ansaugseite in einer Haus-
ecke, zwischen 2 Hauswänden oder in einer Nische,
kann das zu einer Reflexion des Schalls und zu einer
Erhöhung des Schalldruckpegels führen.
Regen- und Wetterschutzgitter
• Das Regenschutzgitter ist bei der Aufstellung der
Wärmepumpe unterhalb der Erdgleiche zu verwen-
den.
• Das Wetterschutzgitter ist bei Aufstellung der Wär-
mepumpe oberhalb der Erdgleiche zu verwenden.
Bevor es mit den beiliegenden Schrauben an dem
Einbaurahmen der Wanddurchführung befestigt
wird, muss das Maschendrahtgitter eingesetzt wer-
den.
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Planung und Auslegung von Wärmepumpen
4.7.3 Luftkanal
• Die innen aufgestellten Wärmepumpen müssen
grundsätzlich mit Kanälen betrieben werden.
• Um eine Auskühlung des Aufstellraums zu verhin-
dern, muss die angesaugte Luft wieder ins Freie ge-
führt werden. Dabei ist auf eine strömungsgünstige
Luftführung und auf einen geringen Druckverlust al-
ler Komponenten wie Bögen und Wetterschutzgitter
zu achten. Wir empfehlen maximal 2 Umlenkungen.
• Eine senkrechte Luftführung der Kanäle beispiels-
weise durch ein Flachdach ist nicht zulässig.
• Da die Energie aus der bis zu –20 °C kalten Außen-
luft entzogen wird, sollten die isolierten, hoch
schalldämmenden, robusten und leichten Luftkanal-
systeme LGL aus unserem Sortiment verwendet wer-
den.
• Sind bei speziellen räumlichen Gegebenheiten Luft-
kanäle in Sonderbauweise erforderlich, müssen die-
se bauseitig bereitgestellt werden. Üblicherweise
werden hier Blechkanäle verwendet, die zur Schall-
dämmung und Vermeidung von Schwitzwasserbil-
dung von innen abriebfest isoliert sein müssen. Bei
der Installation von bauseitigen Kanälen sind der ma-
ximale Druckverlust und der Mindestdurchsatz zu
überprüfen.
• Blechkanäle müssen über eine Isoliermanschette
oder einen Segeltuchstutzen mit der Wärmepumpe
verbunden und nachträglich isoliert werden.
