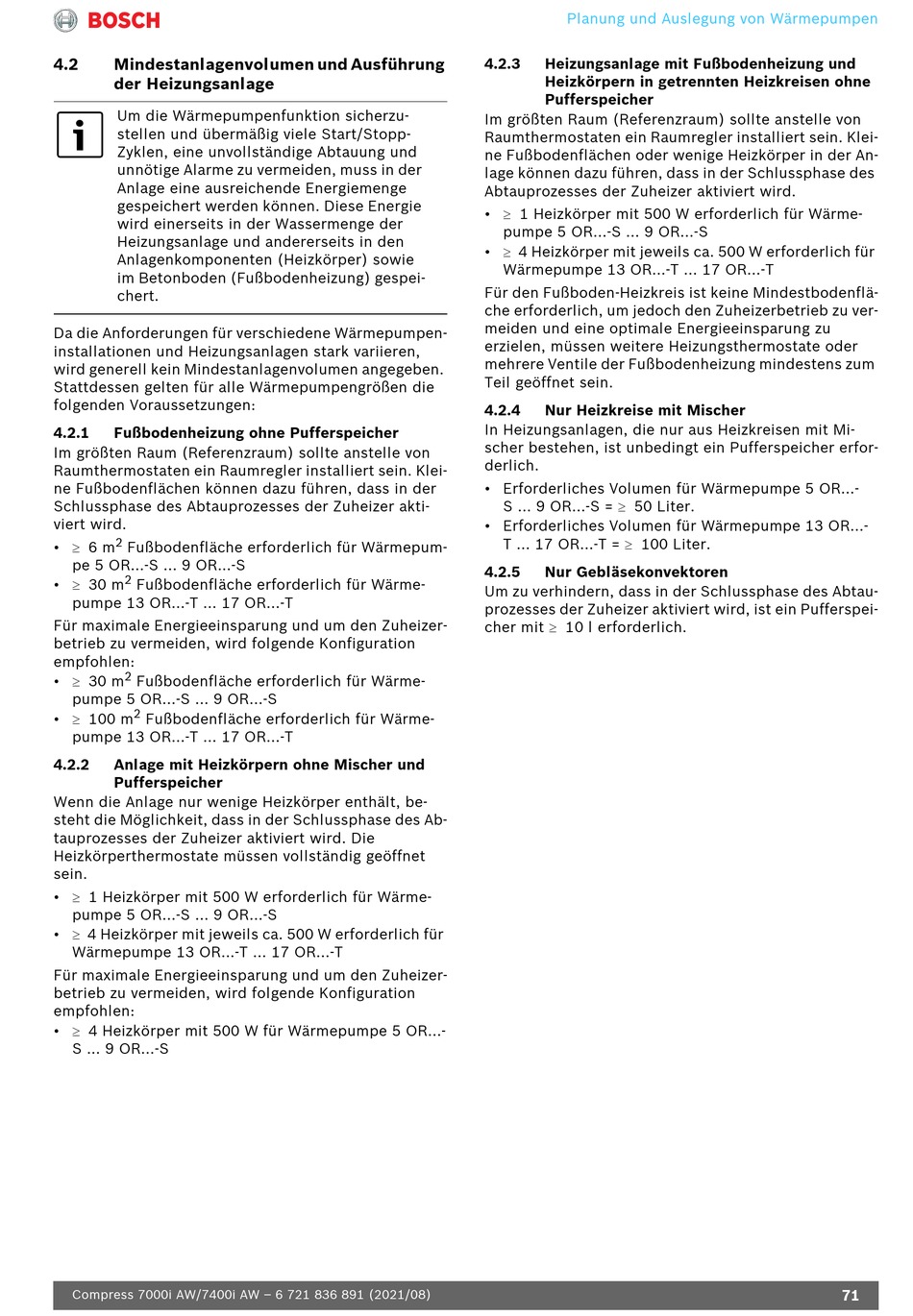

4.2 Mindestanlagenvolumen und Ausführung
der Heizungsanlage
Um die Wärmepumpenfunktion sicherzu-
stellen und übermäßig viele Start/Stopp-
Zyklen, eine unvollständige Abtauung und
unnötige Alarme zu vermeiden, muss in der
Anlage eine ausreichende Energiemenge
gespeichert werden können. Diese Energie
wird einerseits in der Wassermenge der
Heizungsanlage und andererseits in den
Anlagenkomponenten (Heizkörper) sowie
im Betonboden (Fußbodenheizung) gespei-
chert.
Da die Anforderungen für verschiedene Wärmepumpen-
installationen und Heizungsanlagen stark variieren,
wird generell kein Mindestanlagenvolumen angegeben.
Stattdessen gelten für alle Wärmepumpengrößen die
folgenden Voraussetzungen:
4.2.1 Fußbodenheizung ohne Pufferspeicher
Im größten Raum (Referenzraum) sollte anstelle von
Raumthermostaten ein Raumregler installiert sein. Klei-
ne Fußbodenflächen können dazu führen, dass in der
Schlussphase des Abtauprozesses der Zuheizer akti-
viert wird.
•  6 m 2
Fußbodenfläche erforderlich für Wärmepum-
pe 5 OR...-S ... 9 OR...-S
•  30 m 2
Fußbodenfläche erforderlich für Wärme-
pumpe 13 OR...-T ... 17 OR...-T
Für maximale Energieeinsparung und um den Zuheizer-
betrieb zu vermeiden, wird folgende Konfiguration
empfohlen:
•  30 m 2
Fußbodenfläche erforderlich für Wärme-
pumpe 5 OR...-S ... 9 OR...-S
•  100 m 2
Fußbodenfläche erforderlich für Wärme-
pumpe 13 OR...-T ... 17 OR...-T
4.2.2 Anlage mit Heizkörpern ohne Mischer und
Pufferspeicher
Wenn die Anlage nur wenige Heizkörper enthält, be-
steht die Möglichkeit, dass in der Schlussphase des Ab-
tauprozesses der Zuheizer aktiviert wird. Die
Heizkörperthermostate müssen vollständig geöffnet
sein.
•  1 Heizkörper mit 500 W erforderlich für Wärme-
pumpe 5 OR...-S ... 9 OR...-S
•  4 Heizkörper mit jeweils ca. 500 W erforderlich für
Wärmepumpe 13 OR...-T ... 17 OR...-T
Für maximale Energieeinsparung und um den Zuheizer-
betrieb zu vermeiden, wird folgende Konfiguration
empfohlen:
•  4 Heizkörper mit 500 W für Wärmepumpe 5 OR...-
S ... 9 OR...-S
Compress 7000i AW/7400i AW – 6 721 836 891 (2021/08)
Planung und Auslegung von Wärmepumpen
4.2.3 Heizungsanlage mit Fußbodenheizung und
Heizkörpern in getrennten Heizkreisen ohne
Pufferspeicher
Im größten Raum (Referenzraum) sollte anstelle von
Raumthermostaten ein Raumregler installiert sein. Klei-
ne Fußbodenflächen oder wenige Heizkörper in der An-
lage können dazu führen, dass in der Schlussphase des
Abtauprozesses der Zuheizer aktiviert wird.
•  1 Heizkörper mit 500 W erforderlich für Wärme-
pumpe 5 OR...-S ... 9 OR...-S
•  4 Heizkörper mit jeweils ca. 500 W erforderlich für
Wärmepumpe 13 OR...-T ... 17 OR...-T
Für den Fußboden-Heizkreis ist keine Mindestbodenflä-
che erforderlich, um jedoch den Zuheizerbetrieb zu ver-
meiden und eine optimale Energieeinsparung zu
erzielen, müssen weitere Heizungsthermostate oder
mehrere Ventile der Fußbodenheizung mindestens zum
Teil geöffnet sein.
4.2.4 Nur Heizkreise mit Mischer
In Heizungsanlagen, die nur aus Heizkreisen mit Mi-
scher bestehen, ist unbedingt ein Pufferspeicher erfor-
derlich.
• Erforderliches Volumen für Wärmepumpe 5 OR...-
S ... 9 OR...-S =  50 Liter.
• Erforderliches Volumen für Wärmepumpe 13 OR...-
T ... 17 OR...-T =  100 Liter.
4.2.5 Nur Gebläsekonvektoren
Um zu verhindern, dass in der Schlussphase des Abtau-
prozesses der Zuheizer aktiviert wird, ist ein Pufferspei-
cher mit  10 l erforderlich.
